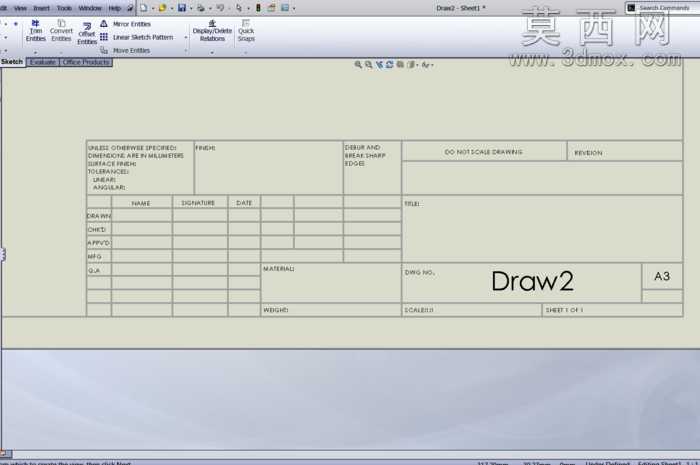

机械制图A系列幅面带标题栏图纸模板

本次设计的机械制图A系列幅面带标题栏图纸模板，严格遵循机械制图国家标准规范搭建，覆盖A0、A1、A2、A3四种常用工程图纸幅面规格，适配机械设计全流程的出图需求。建模过程中以工程制图的实际使用逻辑为核心，首先对不同幅面的图纸边界、图框线宽进行精准参数化设定，区分装订边与非装订边的预留尺寸，确保打印输出后符合行业归档要求。标题栏区域采用模块化分区设计，划分出设计、校对、审核、工艺、标准化、批准等签字栏位，同时设置材料标记、图样名称、图样代号、重量、比例、版本号、共张第张等信息填写区域，栏位的线条粗细、单元格尺寸均匹配国标要求，避免出图时出现栏位错位、文字溢出的问题。模板搭建时预留了明细栏的拓展接口，可根据装配图的使用需求快速拓展零件明细栏区域，无需重新调整整体图框布局。材质表现上模拟真实工程图纸的哑光纸质质感，线条采用标准工程图的黑色实线、虚线、点画线区分不同制图元素，不同层级的线宽设置符合视觉识别逻辑，粗实线用于图框与标题栏外框，细实线用于内部分隔线与文字填写引导线，点画线用于后续视图的中心线绘制预留。结构设计上采用参数化关联逻辑，不同幅面的模板可通过参数调整快速切换，标题栏的通用信息栏位支持全局属性关联，填写一次即可同步到所有关联幅面的模板中，大幅提升机械设计的出图效率。设计思路围绕工程人员的实际使用习惯展开，去除冗余的装饰性元素，所有栏位的排布符合国内机械行业的读图与填写习惯，同时预留了企业自定义标识的放置区域，方便不同制造企业根据自身管理需求添加厂标、体系认证标识等内容，模板可直接用于零件图、装配图的绘制起始文件，帮助设计人员快速完成图纸框架搭建，减少重复绘制图框与标题栏的工作量，保障图纸格式的统一性与规范性。
