F16战斗机配套涡轮喷气发动机结构模型

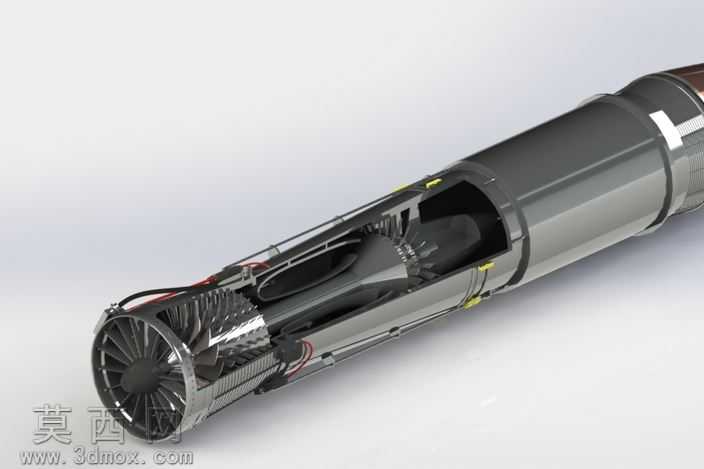

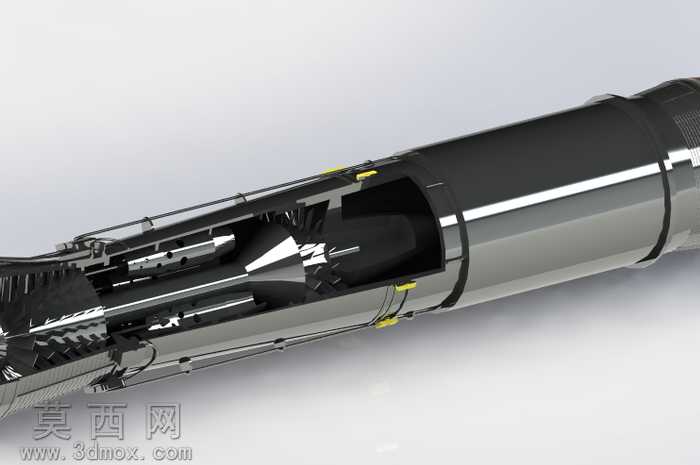

本模型为适配F-16战斗机使用的通用电气涡轮喷气发动机三维结构模型，建模过程严格参照真实军用涡喷发动机的结构比例完成，整体采用剖视展示形式，将发动机内部的核心构造完整呈现。建模阶段首先梳理了涡喷发动机的层级结构逻辑，从进气道前端的压气机叶片组开始，逐段完成低压压气机、高压压气机、燃烧室、涡轮段、加力燃烧室、尾喷管的独立零件建模，每一级叶片的叶型扭转角度、叶片排布密度都参考真实航发的气动设计参数设定，保证结构还原度。模型对发动机内部的油路管线、支撑框架、紧固件连接点位都做了精细化还原，剖视切面的处理清晰展现了气流从进气道进入后，经多级压缩、燃烧室喷油燃烧、涡轮做功驱动压气机、最终从尾喷管高速喷出产生推力的完整流道结构。渲染阶段采用金属质感材质区分不同部件：压气机与涡轮叶片使用高温合金材质，呈现哑光银灰色金属质感，表面添加细微的加工纹理提升真实感；发动机外壳采用耐高温特种钢材材质，带有轻微的使用质感与金属反光；内部油路管线使用深色耐油橡胶与金属管路组合材质，不同部件的材质区分让结构层级一目了然。设计过程中重点还原了涡喷发动机的核心工作结构，包括可调静子叶片的连接结构、燃烧室的喷油嘴排布、涡轮叶片的冷却通道示意、加力燃烧室的火焰稳定器结构，同时对发动机外部的安装挂点、管路接口也做了对应设计，完整呈现军用涡喷发动机的内外构造。模型通过剖视的展示方式，让原本封闭在机壳内部的复杂结构直观呈现，可用于航空发动机结构教学、航发原理演示、飞行器动力系统配套设计参考，能够帮助使用者清晰理解涡轮喷气发动机的工作逻辑与各部件的配合关系，还原了F-16战机所用涡喷发动机的典型结构特征。
