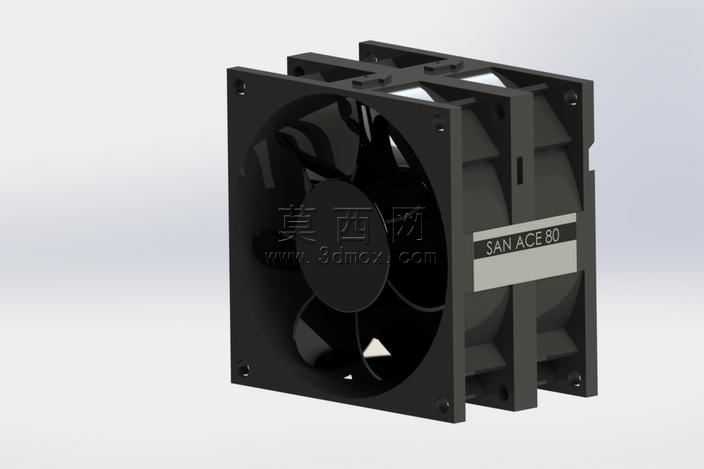

SANACE80毫米轴流散热风扇三维结构模型

本作品为SANACE80规格80毫米轴流散热风扇的三维结构模型，建模过程严格遵循实物的尺寸比例与装配逻辑，完整还原了该款工业级散热风扇的全部结构细节。建模阶段首先搭建外框基准，采用参数化草图绘制80mm见方的安装外框轮廓，精准定位四角的安装孔位，孔位尺寸、沉台深度完全匹配实物安装标准，外框的加强筋结构、侧边的定位卡扣都通过拉伸、切除特征逐一还原，保证外框的结构强度表现与实物一致。扇叶部分采用曲面建模方式，先绘制单枚扇叶的翼型截面轮廓，通过引导线放样生成符合空气动力学的曲面造型，扇叶的扭转角度、叶根与轮毂的过渡圆角都经过反复调整，还原实物扇叶的送风角度设计，之后通过圆周阵列生成全部扇叶，轮毂部分的标识凹槽通过包覆特征制作，精准呈现产品的标识细节。模型中部的电机容纳腔体结构完整还原，腔体的壁厚、内部的支撑筋位、走线槽结构都按照实物内部结构建模，双框拼接的对插结构、卡扣配合位都做了精准的公差预留，还原产品的装配逻辑。材质渲染阶段，外框与扇叶部分赋予哑光黑色阻燃PC材质，调整材质的粗糙度、反光度参数还原工程塑料的哑光质感，标识区域赋予银灰色磨砂贴标材质，金属安装孔位赋予轻微做旧的金属质感，场景采用柔和的漫反射打光，多角度呈现模型的结构细节，避免阴影遮挡关键结构。设计思路上，该模型重点服务于电子设备散热系统的装配仿真需求，可直接导入整机装配环境中，验证风扇安装位的尺寸匹配度、风道预留空间是否合理，也可用于散热仿真分析的结构载体，模型的所有特征都保留可编辑参数，使用者可根据需求调整扇叶角度、外框尺寸等参数，衍生不同规格的同系列散热风扇模型，模型的装配结构完全拆解可动，能够模拟风扇的实际装配流程，适用于计算机机箱、工业机器人控制柜、伺服驱动器等需要风冷散热的设备结构设计场景，为散热系统的布局设计提供精准的三维结构参考。
