1/4英寸柯克运动防齿隙丝杠螺母结构

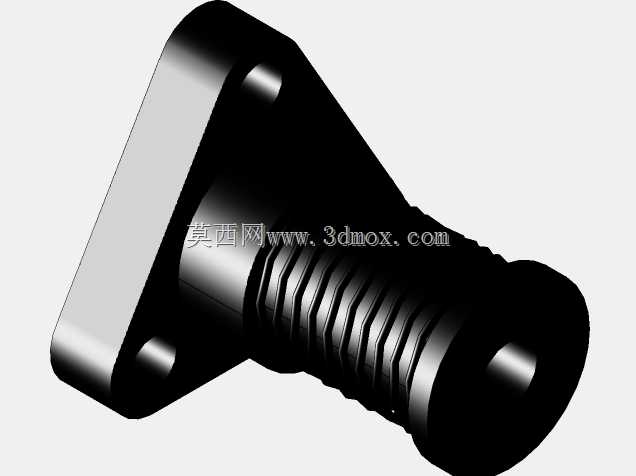

　　在小型精密直线传动场景里，这类1/4英寸规格的柯克运动防齿隙丝杠螺母，常被用在桌面级精密调整机构、小型光学设备调焦组件、实验室微型位移平台这类对回程间隙有严格控制要求的场合，区别于普通滑动丝杠螺母的单螺母结构，它的核心设计目标就是消除螺纹配合之间的反向传动空程，保证正反方向传动时的位移精度一致性。从实际使用的角度看，普通丝杠螺母在长期运行磨损后，螺纹牙侧之间会出现间隙，反向驱动时会产生明显的空行程，在需要频繁换向、精准定位的传动链路里，这种间隙会直接导致定位误差超差，甚至引发闭环控制系统的振荡，而这款防齿隙结构的螺母，通过分体式的螺纹配合段配合轴向预紧的弹性元件，能在整个使用寿命周期内自动补偿螺纹磨损带来的间隙，始终保持螺纹副的紧密贴合状态。从结构设计思路上拆解，这款螺母的安装端采用三角法兰式布局，三个安装孔呈等边三角形分布，相比两孔安装或者方形法兰，三角布局在有限的安装空间里能获得更稳定的固定效果，安装时不需要额外的防转销结构，仅通过三个紧固螺钉就能完全限制螺母的周向转动，同时三角法兰的外轮廓尺寸更小，能适配安装空间局促的小型设备内部。法兰端面和安装基准面贴合时，能保证螺母的轴线和丝杠安装轴线的同轴度，避免因为安装偏斜导致的螺纹副卡滞、磨损加剧问题。螺母主体的螺纹段采用了分段式设计，两段带相同螺距螺纹的衬套之间设置了弹性预紧元件，也就是图中可见的红色弹性挡圈配合弹簧结构，装配时通过调整两段螺纹衬套的轴向相对位置，

　　让两段螺纹分别和丝杠螺纹的两个牙侧紧密贴合，预紧力的大小可以通过端部的挡圈进行调整，既不会因为预紧力过大导致传动阻力过高、磨损加快，也不会因为预紧力不足残留传动间隙。在实际选型应用时，需要注意这款螺母的安装边界尺寸：三角法兰的外接圆直径要和安装位的沉孔尺寸匹配，三个安装孔的中心距要和安装基座上的螺纹孔位置完全对应，螺母的整体轴向长度要预留出弹性元件的压缩行程空间，避免装配后弹性元件被完全压死失去预紧作用。同时因为这类防齿隙螺母的预紧力会带来一定的传动阻力，在配套驱动电机选型时，需要把这部分阻力折算到电机的输出扭矩里，避免出现电机驱动力不足导致的传动卡滞。从传动特性上看，这款螺母适配的是1/4英寸外径的柯克运动丝杠，

　　这类丝杠属于英制规格的传动丝杠，牙型经过优化设计，相比普通公制三角螺纹，传动效率更高，磨损量更小，配合防齿隙螺母使用时，能实现微米级的重复定位精度，在小型3D打印机的Z轴传动、精密检测仪器的探针位移机构、小型摄影器材的电动调焦结构里都有广泛的应用场景。在装配调试环节，需要先将丝杠和支撑座的同轴度调整到位，再将螺母通过三个安装螺钉固定在滑动拖板上，之后手动转动丝杠，全程感受传动阻力的均匀性，如果出现某一段阻力突然变大的情况，需要微调安装螺钉的紧固力矩，或者调整拖板和直线导轨的平行度，避免因为安装偏斜导致螺母螺纹出现偏磨，缩短使用寿命。日常维护时，不需要频繁拆解螺母结构，只需要定期在螺纹副表面涂抹少量润滑脂，就能保证长期运行的顺畅性，

　　弹性预紧结构会自动补偿日常磨损产生的间隙，不需要人工反复调整预紧力，相比双螺母垫片预紧的结构，维护成本更低，结构更紧凑，非常适合对安装体积有严格限制的小型精密传动场景。另外在结构设计阶段做三维建模时，要特别注意三角法兰上三个安装孔的位置度公差，因为三个孔的位置如果出现偏差，会直接导致螺母安装后出现偏斜，进而影响整个螺纹副的配合精度，建模时需要以螺母的轴线为基准，标注三个安装孔相对于基准轴线的位置度，同时要保证法兰端面和轴线的垂直度公差，避免安装后出现端面倾斜的问题。螺纹段的建模要严格匹配对应丝杠的牙型参数，不能随意修改牙型角和螺距，否则会出现装配干涉或者配合间隙过大的问题，弹性元件的建模要预留出足够的压缩量空间，保证预紧力的调整范围能覆盖整个磨损周期的补偿需求。
