家具抽屉防脱限位滑块结构设计

　　日常民用家具、办公柜类产品中，抽屉的滑动可靠性直接决定用户使用体验，不少传统抽屉仅依靠滑轨单侧限位，在抽拉力度过大、抽屉内载重分布不均时，极易出现抽屉整体脱出柜体、前端下垂卡滞的问题，轻则导致抽屉内物品洒落，重则造成滑轨变形、柜体连接处开裂，这类售后问题在家具类产品投诉中占比常年居高不下。这款安装在抽屉背部的限位滑块，正是针对这类痛点设计的配套结构件，不需要对现有滑轨结构做大幅改动，仅需在抽屉背板对应位置加装该滑块，即可与柜体内部的限位挡边形成配合，实现抽拉行程的末端限位，同时承担抽屉满载状态下的尾部支撑作用，避免抽屉抽拉到极限位置时出现前端下沉、侧翻脱轨的情况。

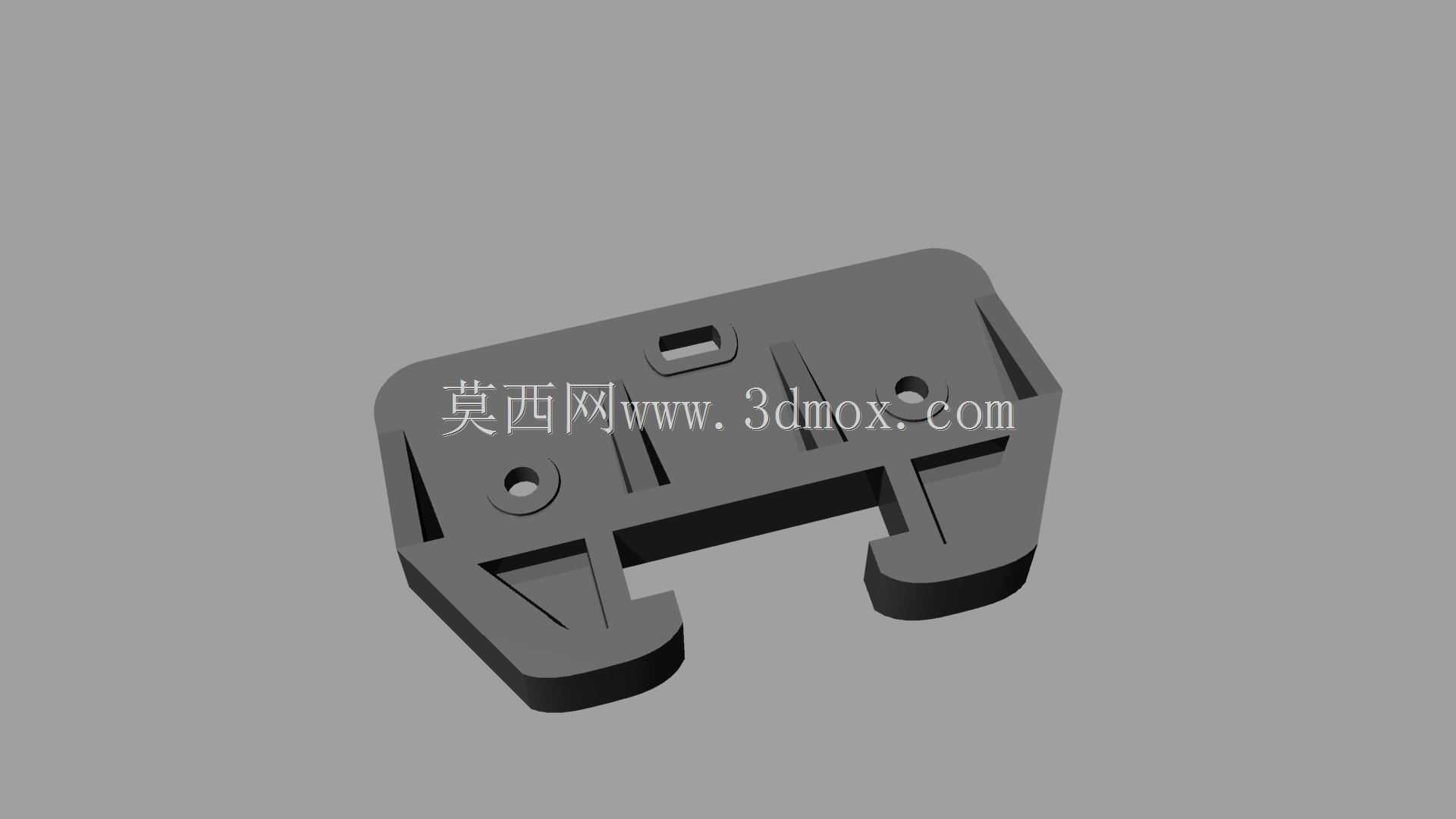

　　从实际应用场景来看，这类滑块不仅适配常规木质家用抽屉，在钢制文件柜、实验室储物柜、重型工具抽屉等场景下也能通用，尤其是载重超过15kg的抽屉，单靠滑轨自身的限位卡舌往往不足以承受冲击载荷，加装该滑块后，抽拉到最大行程时滑块会先与柜体挡边接触，将冲击载荷分散到抽屉背板与柜体侧板的连接区域，避免滑轨受力过载出现变形。设计之初就考虑了不同柜体的安装兼容性，滑块主体采用对称式结构布局，两个安装孔位的中心距适配市面上多数常规抽屉的背板预留孔位，不需要额外打孔定位，安装时直接用自攻螺丝穿过安装孔固定在抽屉背板下沿即可，滑块下部的钩状卡槽与柜体内部预设的导向边配合，抽拉过程中卡槽始终卡在导向边外侧，既可以限制抽屉的上下窜动，也能在抽屉即将完全拉出时形成硬限位，阻止抽屉继续向外移动。

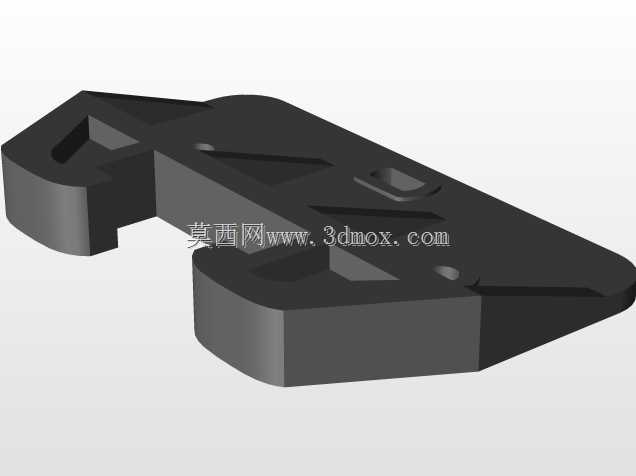

　　结构细节上，滑块主体的加强筋布局经过受力优化，两个安装孔周围都设置了环形凸台，避免螺丝锁紧时塑料件出现应力开裂，滑块与导向边接触的摩擦面做了微倒角处理，抽拉过程中不会出现卡滞、刮擦导向边的问题，钩状卡槽的开口尺寸预留了0.8mm的装配间隙，即便柜体安装时存在少量尺寸公差，也能保证滑块顺利卡入导向边，不会出现装配干涉。考虑到3D打印的成型特性，整个零件没有复杂的倒扣结构，所有加强筋的拔模角度都设置在1.5度以上，不需要额外添加支撑结构即可完成打印，打印完成后仅需去除少量毛边即可直接装配使用，对于小批量定制家具、维修替换场景来说，不需要开模即可快速制作适配的配件，大幅降低维修和定制成本。

　　安装边界方面，该滑块的整体厚度控制在12mm，安装后突出抽屉背板的高度不超过10mm，不会与抽屉内部的储物空间产生干涉，滑块的下沿距离抽屉底板的高度为5mm，适配市面上多数厚度为16mm、18mm的柜体侧板导向边安装尺寸，不需要调整现有柜体的内部结构。实际测试中，单组滑块搭配常规三节滑轨使用时，可以承受抽屉满载30kg状态下的反复抽拉冲击，抽拉寿命超过一万次不会出现结构断裂、限位失效的问题，滑块与导向边的接触摩擦面采用平面接触设计，相比点接触的限位结构，磨损量更小，长期使用也不会因为磨损导致限位间隙变大出现晃动。不同于安装在滑轨上的限位配件，这款滑块安装在抽屉背部，完全隐藏在柜体内部，不会影响家具的外观完整性，也不会出现外露配件勾挂物品、积灰难清理的问题，对于注重外观简洁的民用家具来说，这种隐藏式的限位结构更适配整体设计风格。在做结构设计时，还特意在滑块主体上预留了一个小型的观察槽，安装时可以通过观察槽确认滑块是否完全卡入柜体导向边，避免安装不到位导致限位功能失效，降低现场安装的出错率。
