5cc容量玻璃材质医用注射器结构设计

　　在临床麻醉操作的前置准备环节，这类5cc规格的玻璃注射器承担着硬脊膜外导管置入前的生理盐水推注任务，是麻醉操作流程里不可缺少的小型器械。不同于常规一次性塑料注射器，玻璃材质的筒体具备更好的透明度，操作人员可以清晰观察筒内液体的状态，判断是否存在气泡、杂质，同时玻璃表面的光滑度更高，推注过程中柱塞的滑动阻力更均匀，不会因为塑料材质的细微形变导致推注力度出现突变，影响操作时的手感判断。

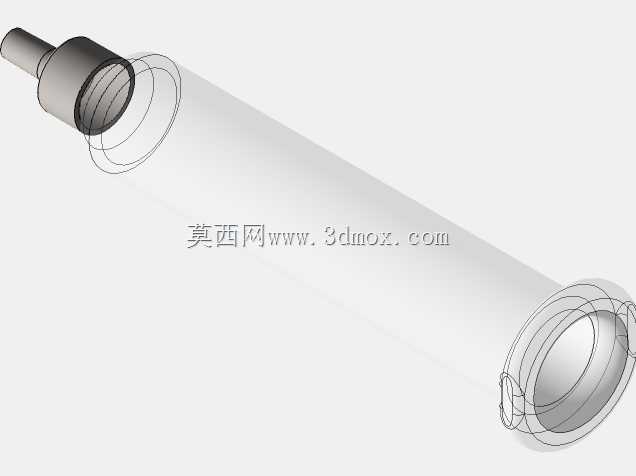

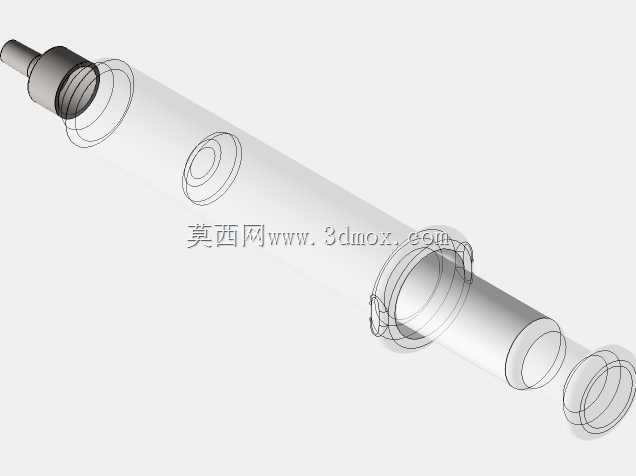

　　从结构设计的角度来看，整个注射器分为筒体、柱塞、针头连接端三个核心部分。筒体采用高硼硅玻璃材质，内壁经过精密研磨，圆柱度公差控制在0.02mm以内，保证柱塞在全行程移动时都能保持稳定的密封性能，不会出现漏液的情况。筒体的尾部设计有外翻的凸缘，方便操作人员用手指夹持固定，在推注过程中可以稳定施加轴向力，不会出现打滑的问题。筒体前端的锥度接头采用标准鲁尔接头尺寸，锥度为6%，可以和通用的医用针头、导管接头实现可靠连接，连接后可以承受一定的轴向拉力，不会在推注过程中出现接头脱落的情况。

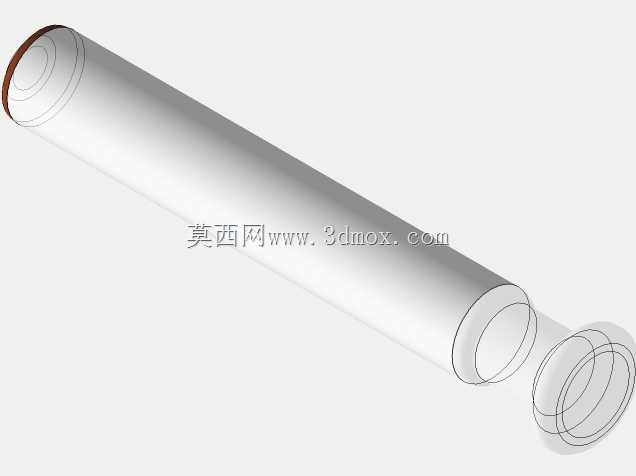

　　柱塞部分的设计重点在于密封和滑动性能的平衡，柱塞头部的密封胶圈采用医用级橡胶材质，过盈量控制在0.1mm到0.15mm之间，既可以保证足够的密封压力，避免推注时液体从柱塞和筒壁的间隙渗漏，又不会因为过盈量过大导致滑动阻力过高，影响操作人员的手感。柱塞杆采用和筒体同材质的玻璃制作，表面同样经过抛光处理，尾部设计有按压平台，平台直径大于柱塞杆直径，方便拇指施加均匀的按压力，避免推注过程中出现偏载导致柱塞卡滞。

　　在实际临床使用场景中，这类玻璃注射器可以耐受高温高压消毒，重复进行灭菌处理，相比一次性塑料注射器更适合在需要反复使用器械的操作场景中应用，尤其是在硬膜外穿刺这类对操作手感要求极高的操作中，均匀的推注阻力可以帮助操作人员准确判断阻力变化，识别穿刺针是否到达硬脊膜外腔，避免因为阻力突变导致的穿刺过深问题。

　　从安装边界和尺寸配合来看，整个注射器的总长度控制在100mm左右，筒体外径为12mm，内径为8.5mm，有效储液行程为60mm，刚好可以容纳5ml的液体容量。前端鲁尔接头的长度为8mm，最大外径为6mm，可以适配所有标准规格的注射针头以及硬膜外导管的连接端，不需要额外的转换接头。柱塞的总行程为65mm，预留了5mm的超程余量，避免推注到行程末端时柱塞从筒体中脱出，同时也可以保证筒内的液体可以完全推注干净，不会出现残留液体过多的问题。

　　设计过程中需要重点考虑玻璃部件的应力集中问题，所有的转角位置都采用R0.5mm以上的圆角过渡，避免在消毒或者使用过程中因为温度变化、外力挤压导致玻璃开裂。筒体尾部的凸缘位置做了加厚处理，厚度达到2mm，提升该位置的结构强度，避免在夹持用力时出现崩边的情况。柱塞头部的密封槽深度控制在0.8mm，保证橡胶圈安装后不会在滑动过程中脱出，同时密封槽的边缘做了倒圆角处理，避免划伤橡胶圈导致密封失效。

　　不同于大容量注射器的结构设计，5cc规格的注射器更注重操作的精细度，所以在尺寸公差的控制上比大容量注射器更严格，筒体内壁的表面粗糙度要求达到Ra0.8以下，柱塞杆的表面粗糙度同样要求达到Ra0.8，保证两者配合时的滑动顺畅度。在实际建模过程中，需要重点验证柱塞在全行程内的滑动间隙一致性，通过虚拟装配检查不同位置的密封间隙，确保在整个行程范围内都不会出现漏液的情况，同时还要模拟推注过程中的受力情况，验证玻璃部件的结构强度，确保在施加最大推注力的时候不会出现部件破损的问题。

　　这类器械的结构看似简单，但每个尺寸的设计都直接关系到临床使用的安全性和操作手感，比如鲁尔接头的锥度如果偏差超过0.5%，就会导致接头连接过松容易脱落，或者连接过紧难以拆卸；柱塞的密封过盈量如果偏差0.05mm，就会导致滑动阻力出现明显变化，影响操作人员的判断。所以在建模过程中需要严格遵循医用器械的相关尺寸标准，每个配合尺寸都要按照公差要求进行建模，同时预留出消毒过程中材料热胀冷缩的余量，保证经过高温消毒后各个部件的配合性能不会发生变化。
