航空用可调式电机安装固定支架结构

　　在航空机载设备的安装布局中，动力驱动类元件的固定精度直接影响整套传动系统的运行稳定性，尤其是布置在机身内部非标准安装位的小型驱动电机，往往需要配套具备位置调节能力的固定支架，来抵消机身装配公差、传动链路累计误差带来的安装错位问题，这款可调电机支架正是针对这类机载安装场景设计的专用固定构件。从实际使用场景来看，这类支架主要适配大飞机内部辅助传动回路的小型驱动电机安装，这类电机通常负责舱内辅助机构的动力输出，安装位置多处于机身结构的异形空腔内，没有统一的标准化安装基面，传统的固定式电机座无法适配现场装配的位置微调需求，很容易出现电机输出轴与从动部件同轴度超差的问题，长期运行会加速轴承磨损、产生异常振动，甚至影响相邻机载设备的正常工作。

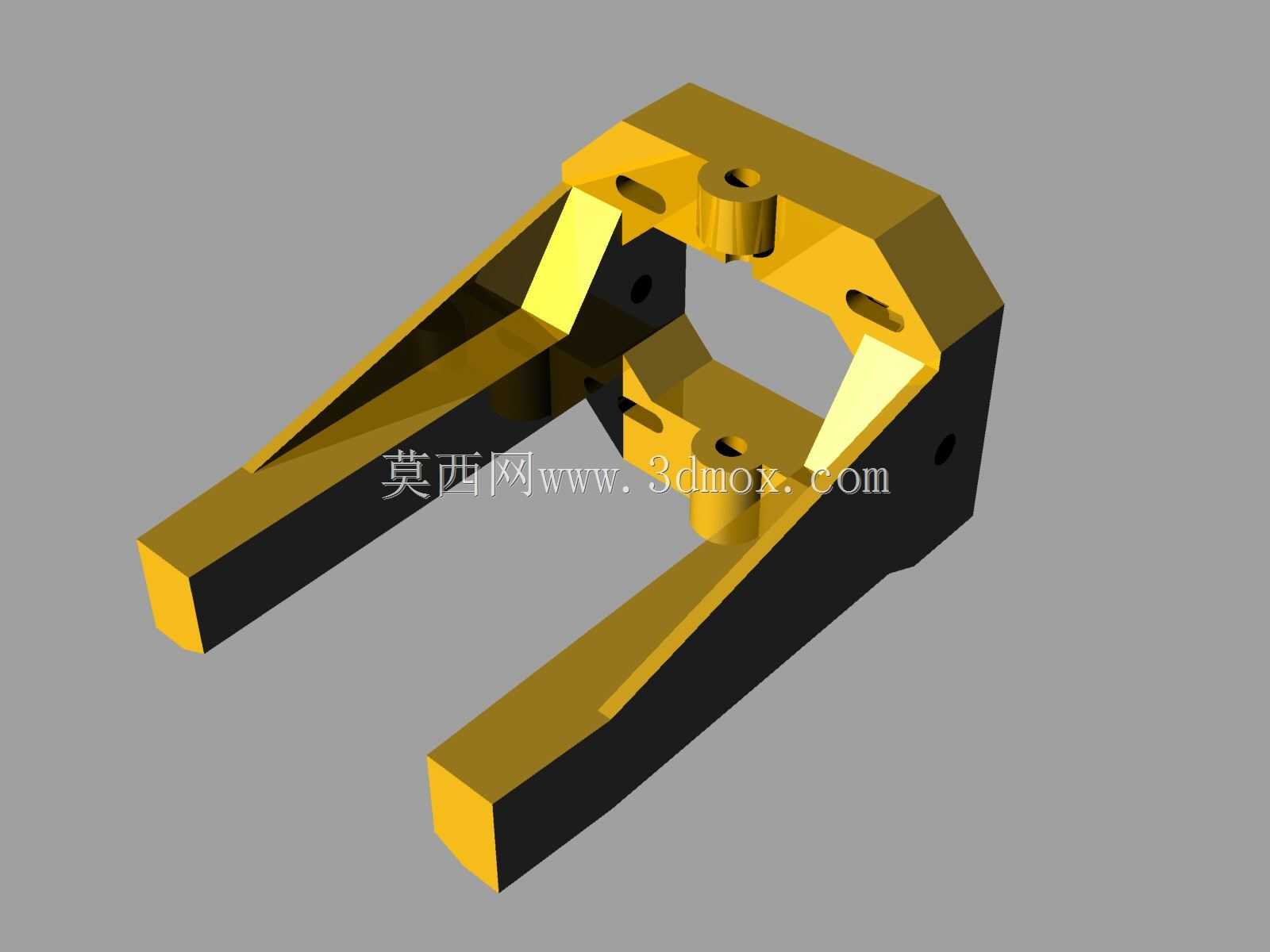

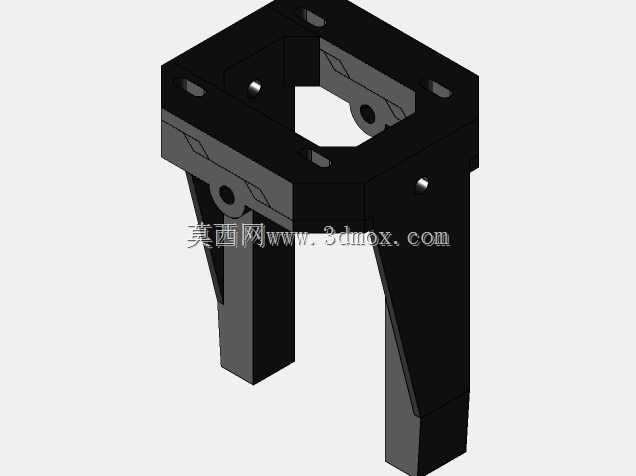

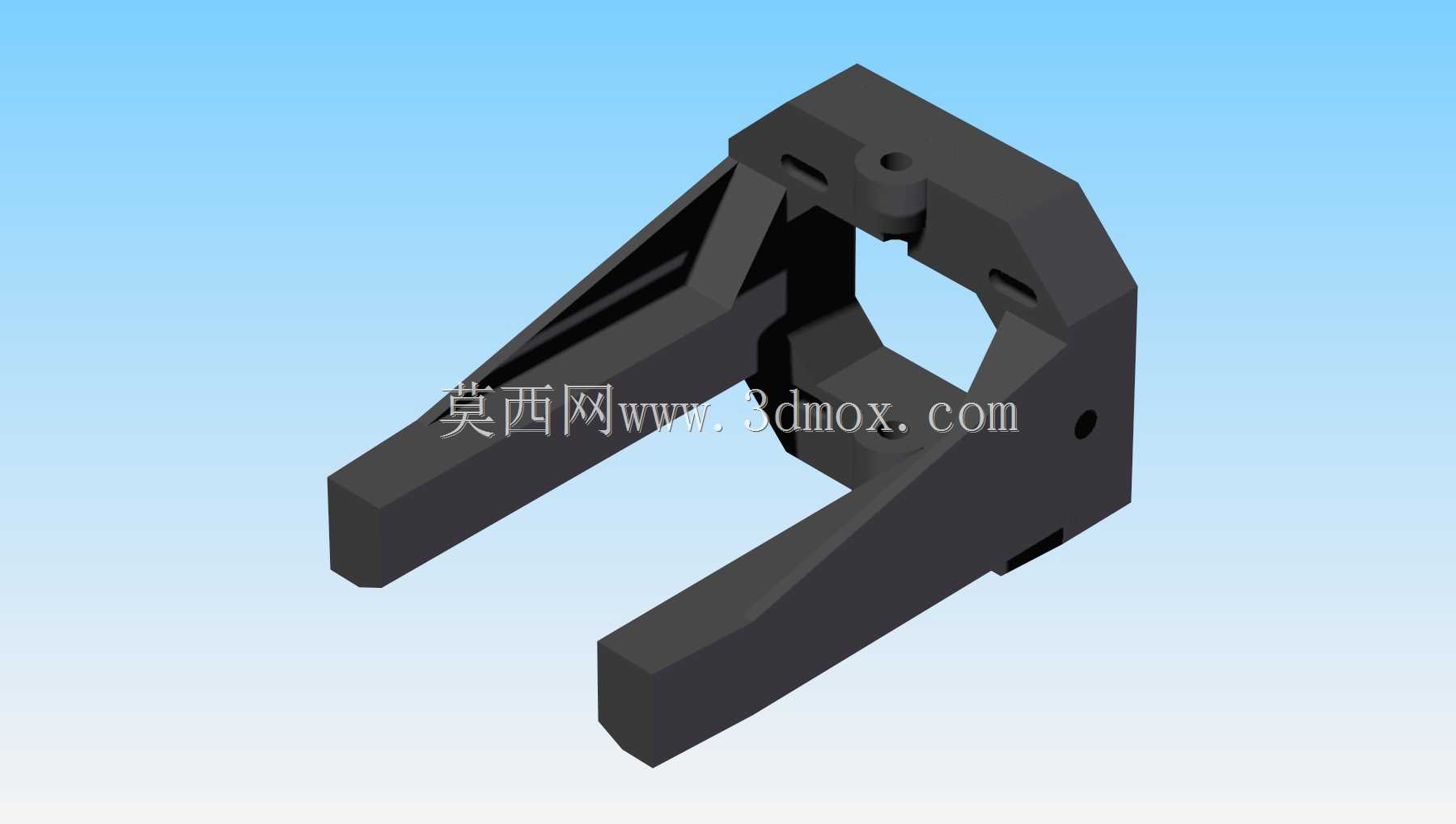

　　这款支架在功能设计上，首先预留了足够的位置调节余量，支架的两个平行支撑臂采用了加长的开槽安装结构，安装时可以顺着槽位方向调整电机的前后固定位置，配合支架本体上的多组定位孔，还能实现小角度的安装姿态微调，能够覆盖±5mm范围内的线性位置偏差以及±3°范围内的角度偏差，完全可以抵消机身结构装配、电机本体尺寸公差带来的安装错位问题。从结构设计思路来看，这款支架采用了一体化的U型承载框架，主体受力部分采用等强度的变截面结构，在支撑臂与基座连接的应力集中位置做了加厚的加强筋过渡，既能够控制支架整体的重量，满足航空构件的轻量化要求，又能保证足够的结构刚度，避免电机运行时的振动导致支架产生形变。支架的安装接触面都做了铣平处理，

　　表面粗糙度控制在Ra1.6以内，保证电机安装面与支架基面的贴合度，减少固定后的接触应力。在安装边界的设计上，支架整体的外轮廓尺寸适配航空内部安装位的空间限制，两个支撑臂的间距匹配对应型号电机的安装孔距，基座部分的固定孔位对应机身结构上的预设安装点，不需要额外在机身结构上打孔做改装，直接通过标准紧固件就能完成固定。支架上的调节槽采用了长圆形的贯通结构，槽宽匹配常用的航空标准紧固件尺寸，调节到位后可以通过螺母锁紧实现可靠固定，不会因为飞行过程中的振动出现位置滑移。考虑到航空场景下的温度变化范围较大，支架的材料选型匹配机载设备的环境适应性要求，结构的热膨胀系数与相邻机身构件保持一致，

　　避免在高低温环境下因为热胀冷缩量不一致产生额外的装配应力。支架的所有棱边都做了倒圆角处理，避免安装过程中划伤操作人员或者相邻的线缆、管路，外露的安装面都做了对应的表面处理，具备一定的防腐蚀能力，能够适应机舱内的使用环境。在实际装配流程中，操作人员可以先将支架通过基座孔位初步固定在机身安装点上，不要完全锁紧基座紧固件，再将电机放置在两个支撑臂之间，通过支撑臂上的调节槽调整电机的前后位置，同时微调支架本体的安装角度，待电机输出轴与从动部件的同轴度调整到设计要求范围内后，先锁紧电机与支架之间的连接紧固件，再锁紧支架与机身结构之间的固定件，整个调整过程不需要额外的工装辅助，单人即可完成操作，能够有效提升机载设备的装配效率。另外，这款支架的结构设计也兼顾了后期维护的便利性，当电机出现故障需要更换时，只需要松开支撑臂上的电机固定件即可拆下电机，不需要整体拆卸支架，也不需要重新调整支架的安装位置，能够大幅缩短后期的维护更换时间，减少设备维护对整机运维周期的影响。从受力角度分析，支架的受力路径经过专门优化，电机运行时产生的径向载荷会通过支撑臂直接传递到基座的安装点，加强筋的位置正好布置在载荷传递的关键路径上，不会出现结构受力的薄弱点，经过振动仿真验证，在航空场景常见的振动频率范围内，支架不会产生共振问题，结构强度满足机载设备的使用要求。
