汽车制动助力带储液缸总成三维结构

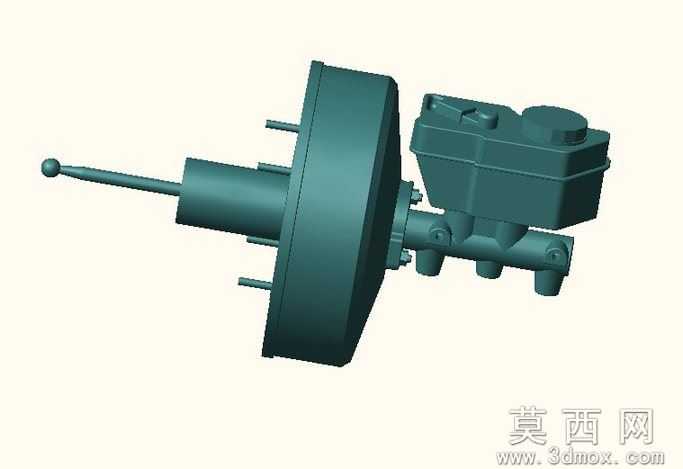

本模型为汽车制动系统配套的动力制动油缸总成，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循汽车制动部件的实际装配尺寸逻辑，对真空助力鼓、制动主缸、储液壶三大核心模块分别进行独立特征构建后完成装配约束。模型外观采用哑光深绿工程材质渲染，还原了量产铸铁/铸铝制动部件的表面质感，未添加多余反光效果，突出结构本身的形态特征。结构设计上，左侧的真空助力鼓采用大直径膜片腔壳体造型，表面预留了安装固定的凸耳与推杆过孔，前端伸出的操纵杆端头做了球形端头处理，匹配实车踏板连接的结构需求；中部的制动主缸为双腔并列结构，缸体表面设置了出油接口、固定螺栓位与助力鼓连接的法兰结构，所有接口的倒角、安装孔的沉头特征均做了精细化还原，未省略小尺寸装配特征；上部的储液壶采用分体式卡扣连接结构，壶盖做了防滑纹理与液位标识区域的造型，壶体与主缸的连接管路接口做了密封面的细节处理，还原了制动液存储与供给的结构逻辑。建模过程中优先采用拉伸、旋转等基础特征构建主体轮廓，对壳体的加强筋、接口凸台等局部特征采用扫掠、布尔运算完成细节补充，所有零部件之间保留了合理的装配间隙，可直接用于制动系统结构教学、装配干涉检查、虚拟样机搭建等场景，模型整体结构完整，无缺失特征，各部件的连接关系清晰，能够直观展示动力制动油缸的工作原理与装配逻辑，帮助使用者理解汽车制动系统中真空助力与液压传动的配合方式，可作为汽车底盘设计、液压元件教学的参考三维素材。
