路虎卫士车型前照灯安装嵌框结构

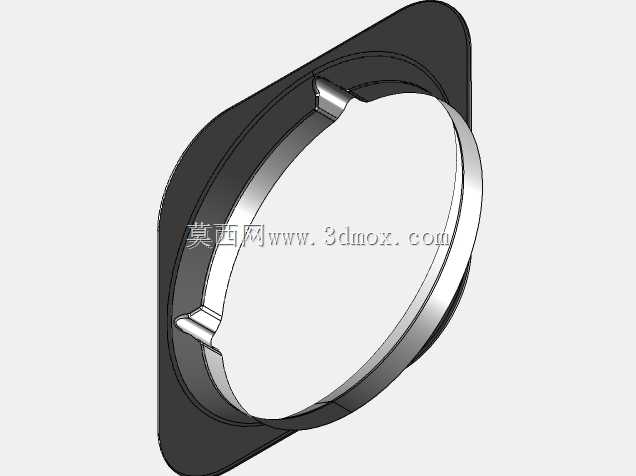

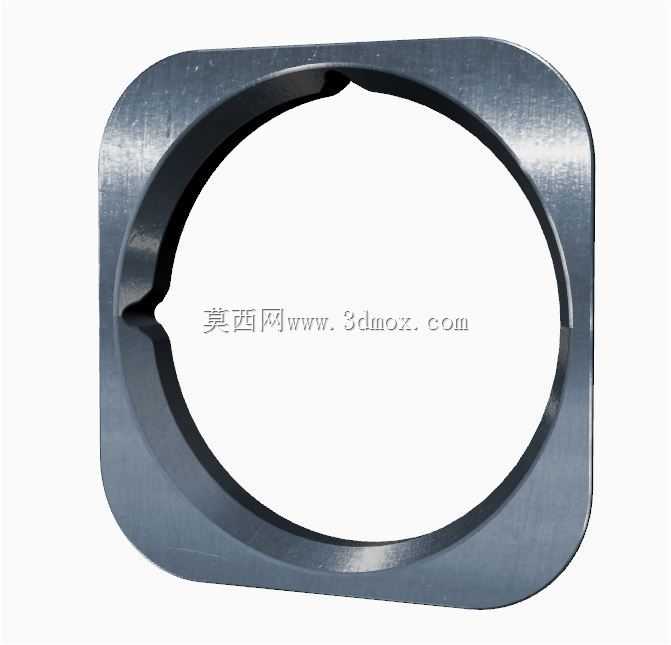

　　这款嵌框是硬派越野车型前照明系统的配套安装定位构件，主要适配路虎卫士车型的前脸灯组装配场景，在整车前脸装配工序中，承担灯组与前脸覆盖件之间的衔接定位、间隙补偿、限位防护的核心作用。硬派越野车型的使用场景多涵盖非铺装路面穿越、户外复杂路况行驶，车辆行驶过程中前脸区域会持续承受砂石冲击、泥水飞溅、温差交变带来的形变应力，这款嵌框的结构设计完全围绕这类极端使用工况做了针对性优化。从结构形态来看，构件整体采用外方内圆的框型主体，外轮廓做了大圆角过渡处理，既匹配前脸覆盖件的方形安装开孔边界，也能避免硬棱结构在装配过程中划伤周边漆面或灯组壳体；内圈为适配圆形前照灯的圆形嵌套结构，内圈边缘设置了两处对称的内凹卡位结构，这两处卡位并非随意设置，

　　而是对应灯组壳体上的定位凸点，装配时可以直接完成周向角度定位，避免灯组安装后出现光轴偏移，同时也能在车辆持续振动工况下限制灯组的周向转动，保证照明光型的稳定性。设计过程中首先要明确安装边界的约束条件：外轮廓的尺寸公差需要控制在±0.2mm范围内，才能保证与前脸覆盖件的安装缝隙均匀一致，避免出现缝隙不均导致的外观缺陷，同时也能防止泥水从缝隙处渗入灯舱内部；内圈的配合尺寸需要与灯组壳体的外圈配合面保持过渡配合公差，既不能过紧导致装配时压裂灯组塑料壳体，也不能过松导致灯组安装后出现旷量，在越野颠簸工况下产生异响甚至灯组脱落的风险。嵌框的壁厚设计经过多轮工况仿真验证，主体壁厚保持均匀一致，避免注塑或冲压成型过程中出现缩痕、应力集中问题，

　　同时在内外圈的衔接位置做了平滑的圆弧过渡，没有应力集中的直角结构，能够有效分散车辆行驶过程中受到的冲击载荷，哪怕前脸受到轻度的剐蹭或者砂石撞击，力也能顺着圆弧结构分散到整个框体，不会出现局部应力过大导致的构件断裂问题。从实际装配逻辑来看，这款嵌框处于前脸外覆盖件和灯组本体的中间层，装配时首先将嵌框卡入前脸覆盖件的预设安装位，依靠外轮廓与安装孔的贴合完成初步定位，之后再将前照灯从车身内侧推入嵌框的内圈，通过内圈的卡位结构对齐灯组定位点，最后用固定螺栓从背面将灯组、嵌框、前脸覆盖件三者锁紧为一个整体。这种三层装配结构的优势在于，嵌框可以补偿不同材质构件之间的热胀冷缩量差——前脸覆盖件多为工程塑料或金属材质，灯组壳体为耐热工程塑料，

　　不同材质的线膨胀系数存在差异，在户外极端温差环境下，比如冬季低温环境下的户外停放、夏季长时间暴晒后的前脸高温，嵌框可以通过自身的微量形变抵消不同材质的伸缩量差，避免不同构件之间因为热胀冷缩出现挤压开裂或者连接松动的问题。另外，嵌框的表面处理也适配越野车型的使用需求，金属质感的表层具备一定的耐刮擦、耐腐蚀性能，哪怕长期受到泥水冲刷、紫外线照射，也不会轻易出现锈蚀、表层脱落的问题，同时外露的框边与前脸整体的硬派设计风格保持一致，不会破坏前脸的整体视觉协调性。在结构设计阶段，还需要考虑后期维修更换的便利性，嵌框的卡位结构没有采用复杂的倒扣设计，维修拆卸灯组时不需要使用专用工具撬动，只需要松开背面的固定螺栓就能直接将灯组从内侧取出，不会因为拆卸操作导致嵌框断裂，降低后期维修的配件更换成本。针对越野场景下的振动工况，嵌框与灯组、覆盖件的贴合面都预留了密封胶条的安装余量，装配时配合密封胶条可以实现灯舱区域的IP67级密封要求，避免高压洗车时的水柱、越野涉水时的泥水进入灯组内部，造成灯组起雾、电路短路的故障。
