单轴带防尘套工业操纵杆结构设计

　　在起重设备、工程机械、工业控制台、小型特种作业装备的操控系统里，单轴操纵杆是最基础也最可靠的人机交互执行部件，这类部件不需要多轴联动的复杂逻辑，只需要完成单方向的通断或者比例信号输出，就能实现设备的启停、进退、升降等基础动作，相比多轴摇杆，单轴结构的故障率更低，维护成本也更小，在很多对可靠性要求极高的作业场景里，单轴操纵杆的选用优先级远高于复杂的多轴操控部件。

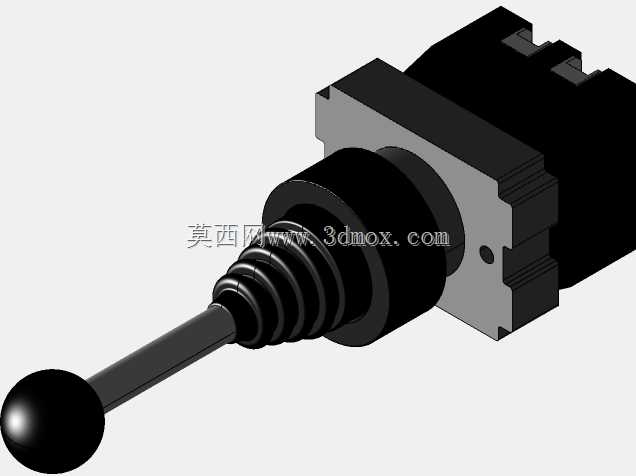

　　这款单轴操纵杆的设计，首先考虑的是工业现场的复杂工况，很多作业场景存在粉尘、切削液、少量油污飞溅的情况，如果操纵杆的活动杆和基座之间没有密封防护，杂质很容易进入内部触点结构，造成接触不良、卡涩甚至动作失效，因此在杆体和基座的衔接位置，设计了多层褶皱式的橡胶防尘套，这种褶皱结构不会干涉杆体的扳动行程，同时能完全覆盖活动间隙，阻挡绝大多数固态粉尘和液态飞溅物进入内部，橡胶材质选用耐油耐老化的丁腈橡胶，长期在工业环境下使用也不会快速开裂硬化。

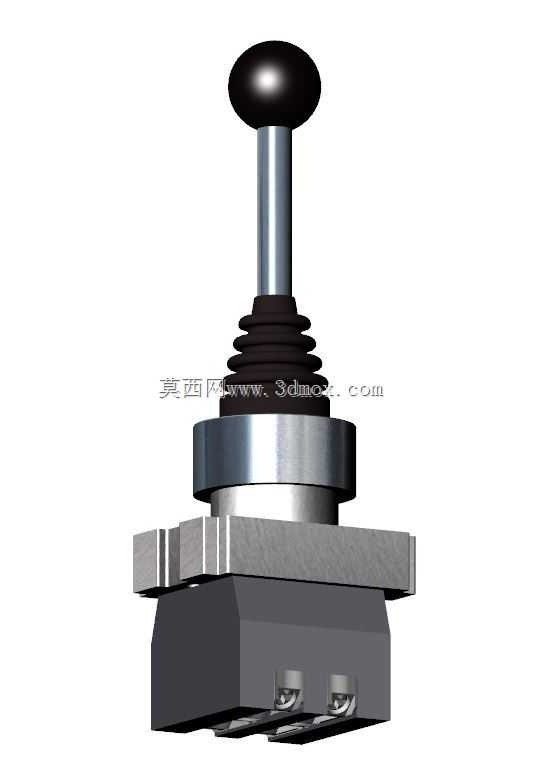

　　从结构分层来看，最顶部的操作头是球形黑色握柄，球面设计贴合手掌虎口的按压触感，操作人员长时间握持操作也不容易产生局部压痕，握柄和金属杆体采用过盈压装加横向销钉固定的方式，即使频繁扳动也不会出现握柄松脱转动的问题。中间的金属杆体采用冷拉圆钢加工，表面做硬铬镀层处理，硬度高且耐磨，长期和防尘套摩擦也不会出现表面锈蚀、镀层脱落的问题。杆体下方的安装基座分为两层，上层是圆形的金属定位法兰，下层是方形的安装固定座，方形座上设计了对称的安装凸耳，凸耳上预留了标准的安装孔位，安装时只需要在操控台面板上开出对应尺寸的方孔，将操纵杆从面板正面插入，从背面用紧固件穿过凸耳孔位锁紧，就能完成牢固固定，不需要额外设计复杂的安装支架，适配绝大多数标准控制台的面板厚度。

　　基座下方是触点外壳部分，外壳采用阻燃工程塑料注塑成型，内部容纳微动触点组件，单轴结构的触点组件设计为双向触发结构，杆体扳动到正向行程终点时触发一组触点，扳动到反向行程终点时触发另一组触点，中位时触点保持断开状态，这种结构的信号输出逻辑清晰，不需要额外的信号解码电路，直接接入设备的控制回路就能实现动作控制，对于很多传统继电器控制的设备来说兼容性极强，不需要改造原有控制电路就能直接替换同规格的老旧操纵杆。

　　尺寸设计上，这款操纵杆总高度控制在120毫米，其中握柄顶部到安装面板的高度预留了足够的握持空间，不会因为面板上方空间不足导致操作时手背磕碰面板，安装面板下方的基座高度控制在合理范围，不会占用过多的控制柜内部空间，对于内部布线密集的控制台来说，更小的下部尺寸能给线缆走线留出更多余量。扳动行程的设计参考了人体工程学参数，单方向扳动角度控制在合理区间，既不会因为角度太小导致操作误触，也不会因为角度太大造成操作行程过长、响应滞后，扳动过程中在中位和行程终点位置都设计了清晰的档位手感，操作人员不需要目视观察操纵杆位置，仅凭手部触感就能判断是否触发到位，在视线需要集中在作业区域的场景下，这种清晰的手感反馈能大幅降低操作失误率。

　　在结构可靠性设计上，杆体的摆动支点采用耐磨金属衬套，而不是直接和塑料基座摩擦，长期频繁扳动也不会出现支点间隙变大、杆体晃动的问题，触点部分采用银合金触点材质，导通电阻小，耐电弧烧蚀，即使频繁通断控制回路的电流，也不会出现触点氧化接触不良的问题。防尘套和上下衔接位置都设计了密封卡槽，安装时橡胶套的卡边完全嵌入卡槽内，不会因为杆体频繁扳动导致防尘套移位脱落，即使在有一定振动的设备上使用，也能保持稳定的密封防护效果。

　　这类单轴操纵杆的适用场景非常广泛，除了常规的工业控制台，还可以用在小型电动升降设备、输送线的手动控制位、环卫作业车辆的操控面板、舞台机械的手动控制装置上，只要是需要单方向手动触发控制信号的场景，这种结构简单、可靠性高的操纵杆都能适配。建模过程中对所有配合尺寸都做了公差适配，安装孔位、杆体直径、法兰尺寸都参考了行业通用的安装规范，设计人员如果需要在自己的设备模型里选用这款操纵杆，不需要重新调整安装接口尺寸，直接调取模型装配到对应的面板位置就能完成布局，能大幅缩短结构设计阶段的标准件建模时间，也能避免因为自行建模的尺寸偏差导致后续实物安装出现干涉问题。
