轻型皮卡侧方外后视镜结构设计

　　日常做商用车车身附件选型和结构校核时，侧外后视镜的设计往往容易被新手工程师忽略，觉得就是个装在车门上的反光部件，实际上这个部件直接关系到整车行驶时的侧方视野覆盖，尤其是轻型皮卡这类既要兼顾城区道路通勤、又要满足城郊非铺装路面载货行驶需求的车型，后视镜的视野冗余、安装可靠性、调节便利性都直接影响驾驶安全。

　　先从实际应用场景说，轻型皮卡的使用场景跨度比普通家用轿车大很多：城区道路行驶时，需要覆盖相邻车道的乘用车、非机动车视野，减少变道时的视觉盲区；城郊非铺装路面行驶时，车身颠簸幅度大，后视镜不能出现松动移位，否则会导致视野偏移，驾驶员需要频繁调整反而分散注意力；载货状态下，货箱高度会有小幅抬升，后视镜的垂直视野范围必须能覆盖到货箱侧方的下部区域，避免倒车、靠边时剐蹭到路沿或者障碍物。另外不少皮卡用户会后期在货箱加装防滚架、货箱盖这类附件，后视镜的安装支架长度和角度在设计时就预留了一定的适配余量，不会因为加装常规附件就遮挡视野。

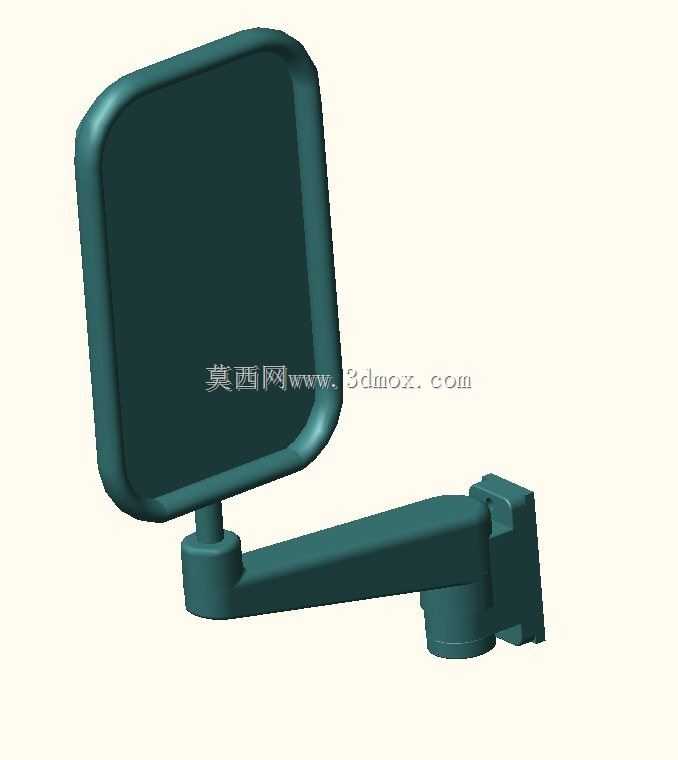

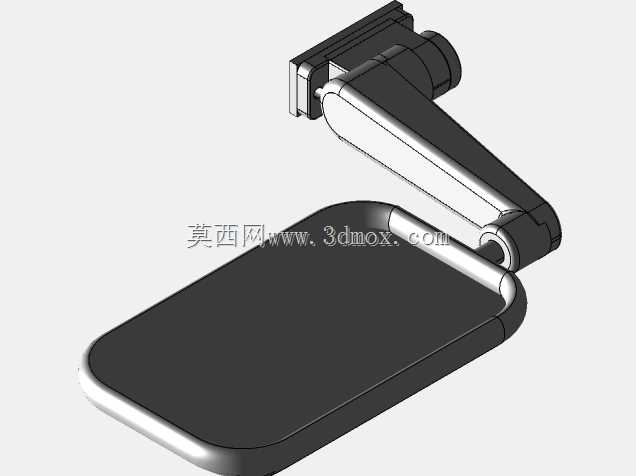

　　从功能特性上看，这款侧后视镜采用了分体式的支架结构，镜壳和安装底座之间通过带阻尼的转轴连接，既可以实现手动角度调节，调节到位后又能依靠阻尼结构保持角度稳定，不会因为行驶振动出现偏移。镜壳做了圆角包边处理，一方面是降低行驶时的风阻，减少高速行驶时的风噪，另一方面也避免车辆在窄路会车、或者行人近距离剐蹭时，尖锐边角造成额外损伤。镜面采用了大曲率的凸面设计，相比平面镜能获得更宽的侧方视野，同时镜壳的边框宽度做了收窄处理，尽可能减少边框带来的视野遮挡。安装底座采用了贴合皮卡车门A柱下方钣金型面的设计，安装面做了适配的弧度，不需要额外加装调整垫片就能和车身钣金紧密贴合，底座上预留了两个螺栓安装位，安装时直接对准车身预装的焊接螺母就能固定，装配工序简单，后期维修更换时拆卸也很方便。

　　设计思路上，这款后视镜没有采用复杂的电动调节结构，是针对工具属性较强的入门级轻型皮卡做的适配：这类车型的用户群体更看重部件的可靠性和维修成本，手动调节结构结构简单，故障点少，哪怕在恶劣的使用环境下也不容易出现调节失灵的问题，后期更换配件的成本也更低。支架的长度设计经过了视野校核，当驾驶员以正常坐姿坐在驾驶位时，镜面反射的视野刚好能覆盖从车身侧方后轮位置一直到后方数十米的车道范围，不需要额外加装小圆镜就能满足侧方观察需求。镜壳和支架的连接部位做了加强筋结构，因为皮卡经常在颠簸路面行驶，连接部位是应力集中的位置，增加加强筋后能避免长期振动出现连接断裂的问题。支架的转角处做了圆弧过渡，没有直角结构，一方面是减少应力集中，另一方面也能降低行驶时的风阻系数，减少风噪传递到驾驶舱内。

　　从安装边界和尺寸来看，这款后视镜的安装底座尺寸控制得比较紧凑，不会占用车门上过多的安装空间，适配多数主流轻型皮卡的车门钣金预留位，不需要对车身做额外打孔改装。支架向外伸出的长度经过测算，既保证了足够的视野宽度，又不会超出车身宽度太多，避免窄路行驶时出现不必要的剐蹭。镜壳的整体尺寸经过优化，垂直方向的高度足够覆盖不同身高驾驶员的视野需求，不管是身高较高的驾驶员还是身高偏低的驾驶员，都能通过调整镜面角度获得合适的观察视野。镜面的安装采用了卡扣式结构，后期如果镜面出现破损，不需要更换整个后视镜总成，只需要单独更换镜面即可，进一步降低了用户的后期使用成本。镜壳内部预留了走线槽，如果有高配车型需要升级电动调节或者电加热功能，也可以在这个基础结构上拓展，不需要重新开模设计镜壳和支架，能有效降低整车的配件开发成本。

　　实际做结构校核的时候，还要考虑后视镜的折叠功能，这款后视镜在遇到外力碰撞时，可以绕安装底座的转轴向车身方向折叠，避免碰撞时直接损坏镜壳或者支架，比如在窄路会车时如果不小心剐蹭到障碍物，后视镜折叠后能缓冲碰撞力，减少部件损坏的概率。镜壳的材质选用了耐候性较好的工程塑料，能适应不同地区的气温变化，不管是北方冬季的低温还是南方夏季的暴晒，都不会出现材质变脆、褪色的问题，长期使用也能保持结构强度和外观稳定性。
