卧式四通蒸汽水换热罐体结构设计

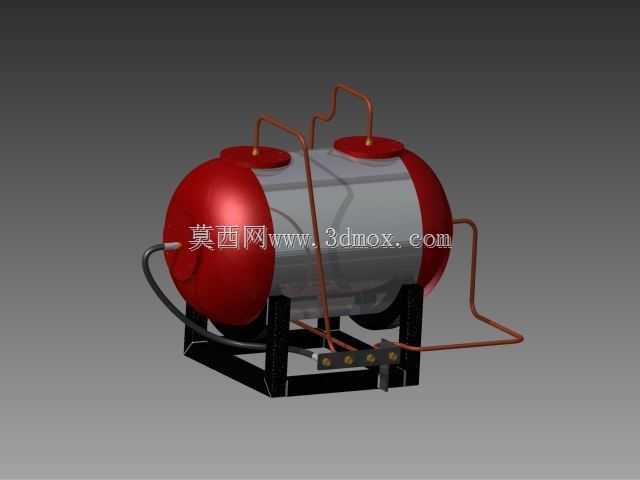

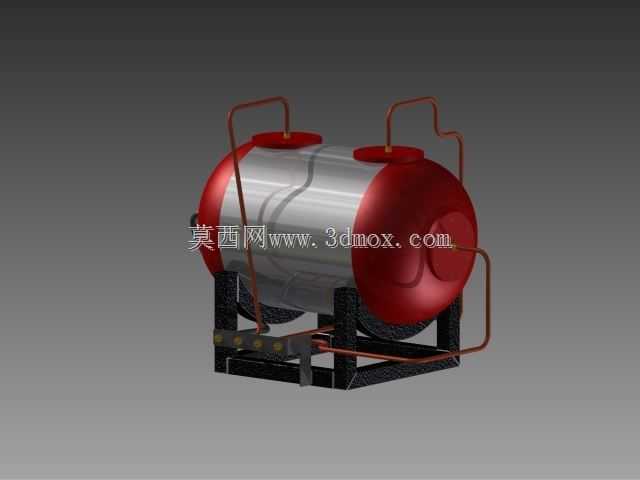

　　在中小型工业供热、民用建筑采暖以及工艺流体温控场景中，这类卧式四通结构的换热设备是热量传递环节的核心载体，区别于常规列管换热器的单进单出管路设计，四通结构可同时对接两路不同工况的换热介质回路，适配多支路并行换热的使用需求，无需额外在管路上加装分流集水装置，能有效缩减现场管路安装的空间占用与焊接工作量。从结构设计逻辑来看，罐体采用两端标准椭圆封头焊接成型，相比平盖封头能更好承受内部换热介质的工作压力，降低封头与筒体连接位置的应力集中系数，筒体外部的鞍式支座采用型钢焊接结构，支座底部预留了地脚螺栓安装孔位，安装时可直接通过膨胀螺栓固定在混凝土设备基础或者钢制机架上，支座与筒体接触位置设置了弧形垫板，

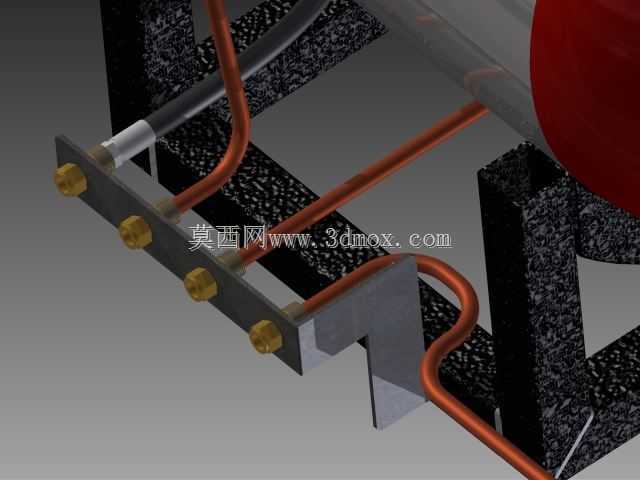

　　避免支座焊接应力直接作用在筒体壁面造成局部变形。罐体顶部设置的两个管口为介质排气与安全附件安装接口，可根据实际工况选配安全阀、压力表或者排气阀，侧面延伸的铜质管路分别对应冷热介质的进出接口，管路折弯处采用大圆弧过渡设计，减少介质在管路内流动的局部阻力损失，同时铜质管路的导热特性可辅助监测管路内介质的温度变化，方便现场运维人员判断换热工况是否正常。设备前端的接线接口用于配套温度传感器或者电伴热装置，在低温环境下停机时可启动伴热功能，避免罐体内残留的液态介质冻结胀裂筒体与管路。从安装边界来看，这类卧式换热设备的安装需要预留足够的侧向操作空间，尤其是管路阀门操作侧与封头检修侧，要预留不小于单节筒体长度的抽管检修空间，

　　方便后期对罐体内部的换热元件进行清理或者更换，设备基础的承重需要匹配罐体满水运行时的总重量，避免运行过程中基础沉降造成管路接口错位泄漏。在实际应用中，这类换热设备可用于蒸汽与冷水的热交换，将高温蒸汽的热量传递给冷水产出工艺用热水或者采暖热水，也可适配两种液态介质的热量交换，比如高温工艺冷却水与低温待加热流体的余热回收，减少生产过程中的热量浪费。设计过程中需要重点校核筒体壁厚在额定工作压力下的强度，同时核算鞍式支座的承重载荷与抗剪强度，管路接口的位置要匹配现场管路的走向，避免出现管路强行对接产生的装配应力，所有焊接位置都需要做水压试验验证密封性能，确保设备在额定工作压力下无渗漏。罐体外部可根据使用场景选配保温层，

　　减少设备运行过程中的热量散失到周围环境，提升整体换热效率，保温层外通常采用薄铝板或者彩钢板做防护外壳，避免保温材料被现场粉尘或者水汽侵蚀损坏。不同于立式换热设备的安装要求，卧式设备的安装需要调整两个鞍座的水平度，避免筒体倾斜造成内部介质分布不均影响换热效果，同时要考虑设备运行过程中的热膨胀位移，其中一个支座需要设计为滑动支座形式，预留热胀冷缩的位移量，避免热应力作用在管路或者设备基础上造成结构损坏。
