透明外壳低温换热装置结构设计

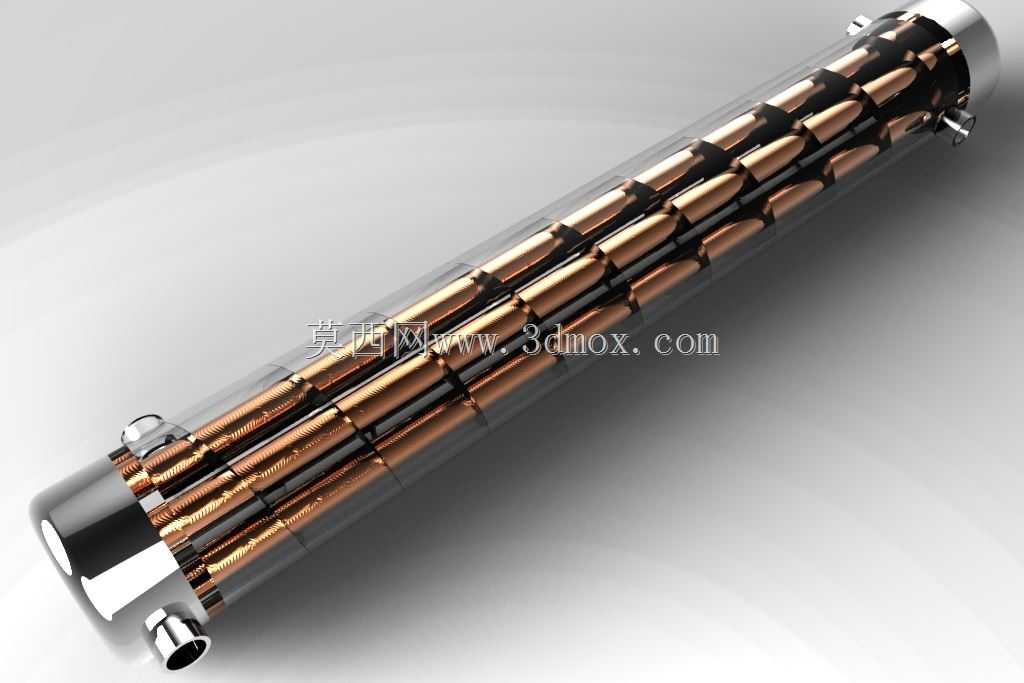

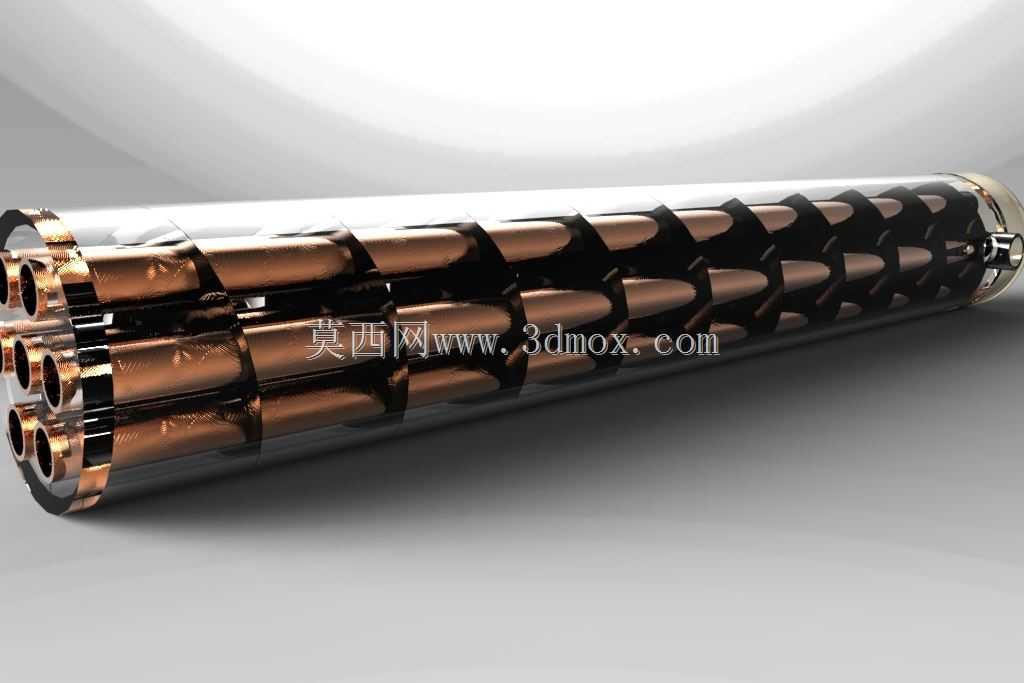

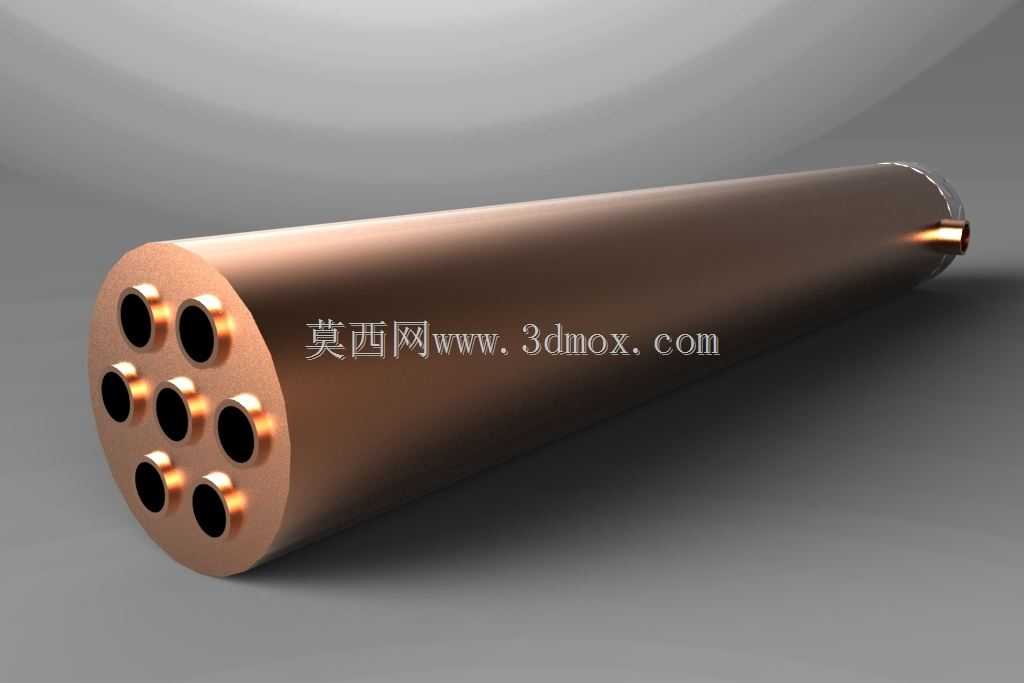

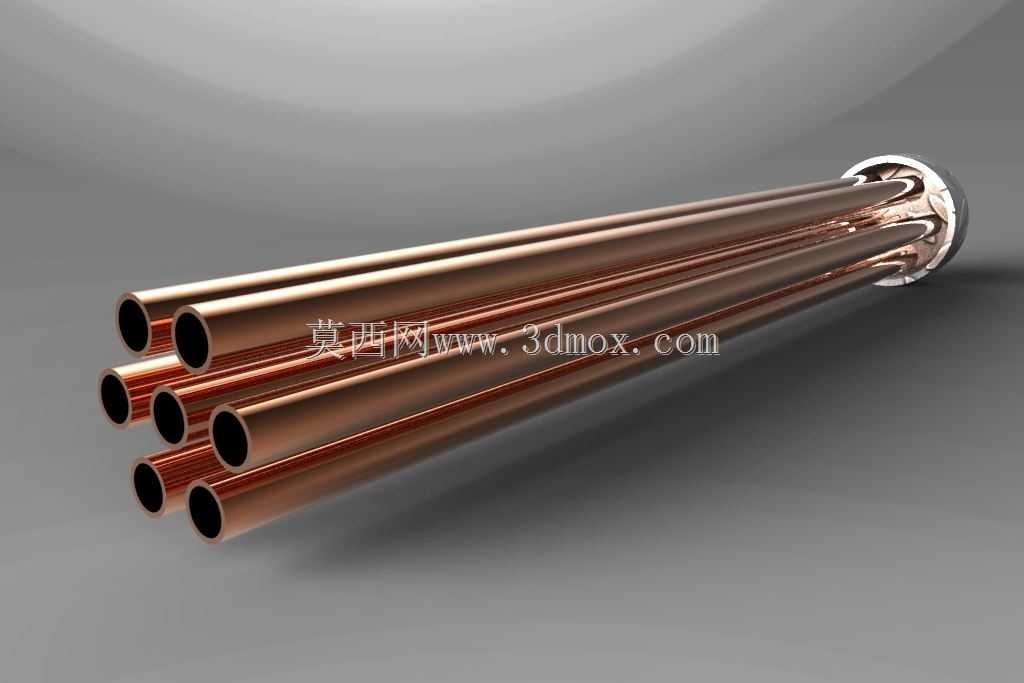

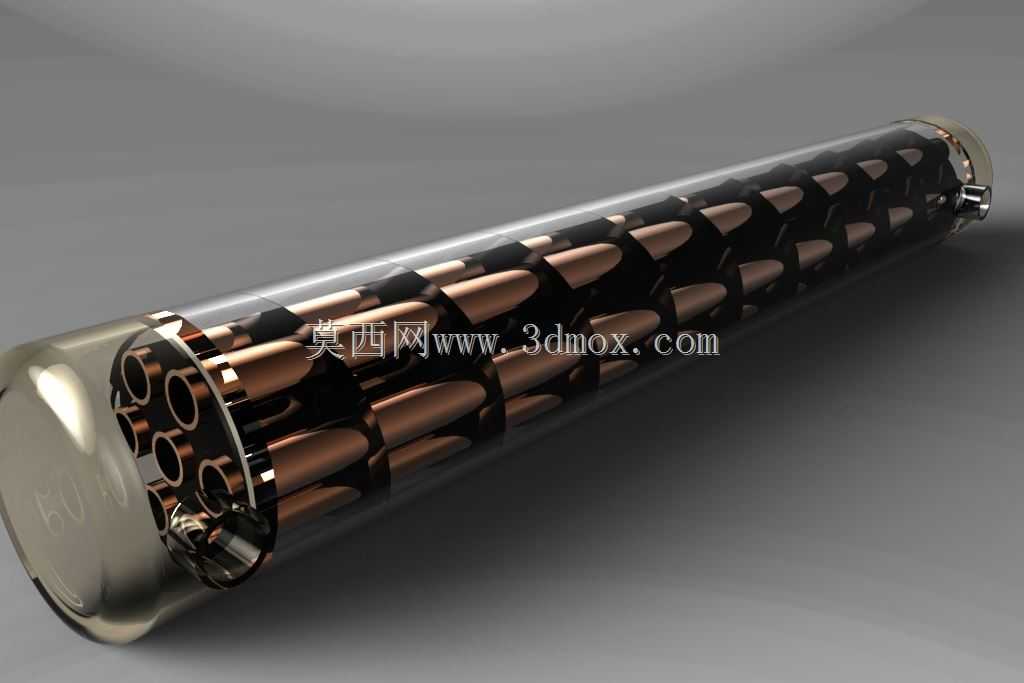

　　在小型精密温控回路、实验台架换热单元、紧凑型液冷系统这类对换热过程可视化有明确需求的场景中，常规金属封闭外壳的换热器往往无法直观观测内部流体流态、管束结垢情况，给运维调试、教学演示带来不少阻碍。这款换热装置在设计初期就瞄准了这类细分需求，没有沿用传统管壳式换热器的全金属封闭结构，而是采用高透耐压的透明材质作为外壳主体，既保留了管壳式换热器逆流换热的核心效率优势，又实现了内部换热过程的全程可观测。从结构布局来看，装置采用同轴多管束排布设计，多根紫铜材质的换热管沿筒体轴向平行布置，两端通过密封端板完成固定与流道分隔，管程与壳程的流体接口设置在筒体两端的金属端头上，接口采用标准外螺纹结构，可直接适配常规快插接头或金属管路连接，

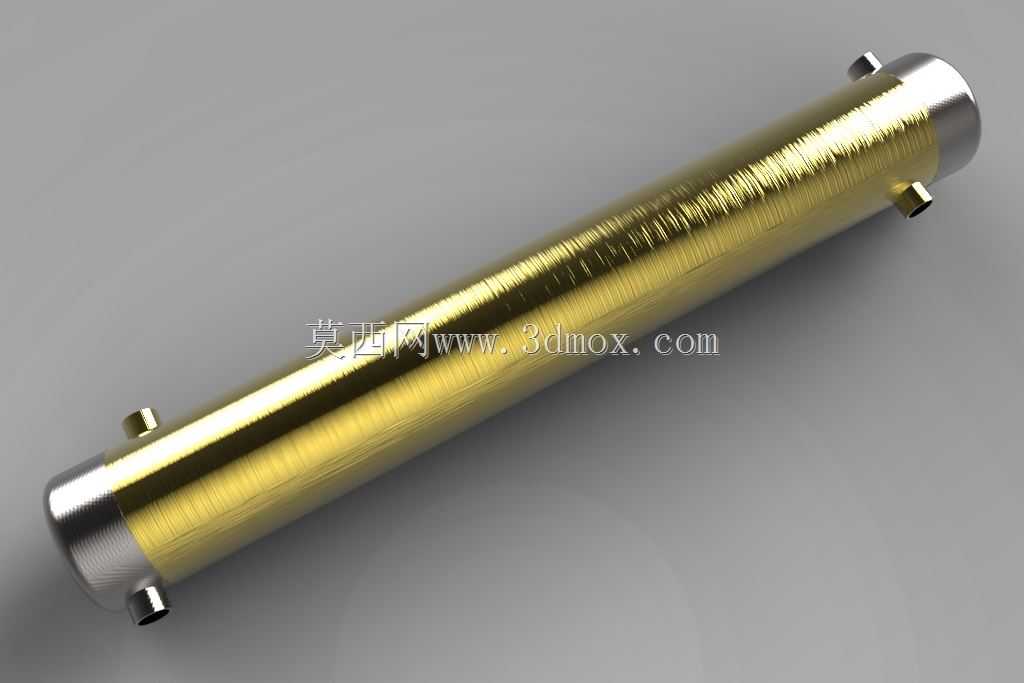

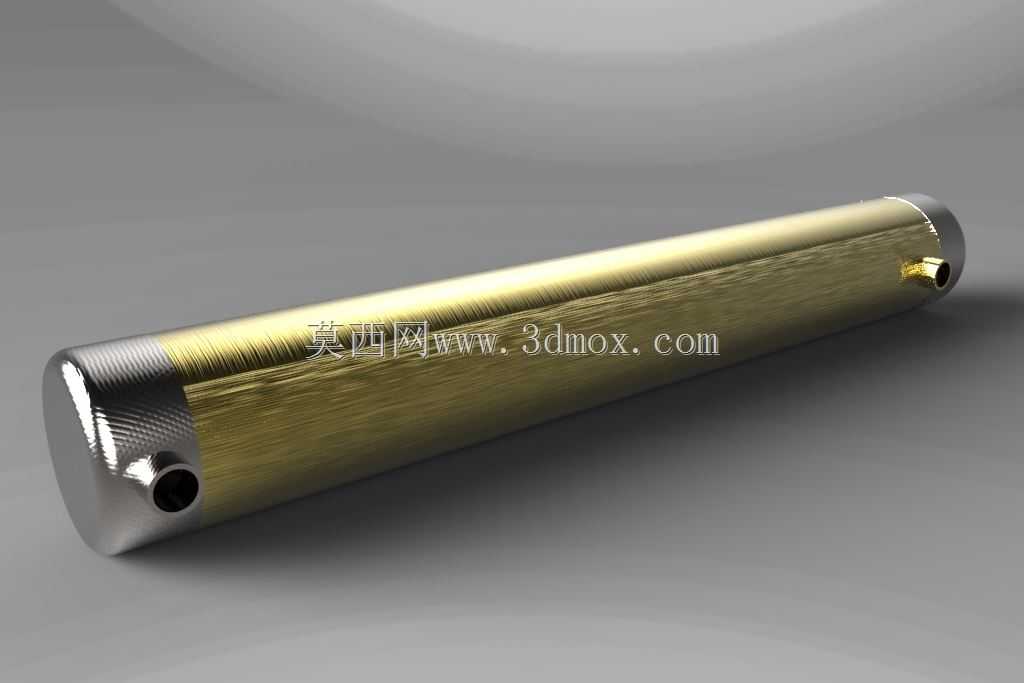

　　无需额外加工转换接头。紫铜换热管的高导热特性能够保证冷热流体之间的热量传递效率，相比不锈钢换热管，相同壁厚下紫铜的导热系数高出数倍，在小流量换热场景下能更快达到热平衡状态。外壳的透明材质经过耐压选型，可承受常规低压液冷回路的工作压力，正常运行工况下外壳表面温度可稳定维持在20摄氏度左右，避免外壳表面结露带来的周边元器件受潮风险，这一特性也让该装置可直接安装在对表面温度有要求的实验台架、桌面型温控设备内部，无需额外增加隔热防护层。在安装边界设计上，装置整体为长圆柱形态，两端金属端头的外径略大于透明筒体，安装时可通过两端的管接头直接完成管路固定，也可配套定制的管夹实现筒体中部的辅助支撑，整体径向尺寸紧凑，可直接嵌入直径匹配的安装孔位中，

　　轴向长度可根据实际换热功率需求调整管束数量与筒体长度，适配不同换热功率的使用场景。设计过程中重点考虑了密封可靠性，透明筒体与两端金属端盖之间采用径向密封圈加端面压紧的双重密封结构，避免不同压力、不同温度的流体出现串流问题，换热管与端板之间采用胀接加密封胶填充的固定方式，既保证了换热管的固定强度，又能消除不同材质热胀冷缩带来的密封间隙。在流体流道设计上，壳程流体在透明筒体内沿轴向流动，与管程内的流体形成逆流换热，折流结构集成在两端端板内侧，无需在透明筒体内额外加装金属折流板，既减少了壳程流体的流动阻力，又避免了折流板遮挡观测视线，可清晰看到壳程流体的流动状态、是否存在气泡淤积、管束表面是否有杂质附着等情况，对于教学演示场景，

　　可直观展示逆流换热的工作过程，帮助学习者快速理解管壳式换热器的工作原理；对于工业调试场景，可直接观测内部流态，快速排查流道堵塞、流量分配不均等常规问题，大幅降低调试与运维的时间成本。在实际选型应用中，该类换热装置可用于小型激光设备的冷却回路、实验室精密仪器的温控单元、电子元器件的液冷散热系统，也可作为教学实验台的配套演示设备，相比同功率的常规金属外壳换热器，虽然透明外壳的耐压上限略低于金属筒体，但在低压小流量的换热场景下完全能满足使用需求，同时带来的可视化优势是常规换热器无法实现的。建模过程中对所有密封槽、管孔、接口螺纹都做了精确的尺寸还原，管束的排布间距经过流场仿真验证，保证各根换热管的流量分配均匀，避免出现部分管束流量过低导致换热效率下降的问题，两端金属端头的外形做了圆弧过渡处理，既减少了安装过程中的磕碰风险，也让整体外观更具精致感，透明筒体与金属端头的配合公差经过严格控制，保证装配后无偏心、无松动，长期运行下不会出现密封失效问题。
