在工业余热回收场景中,锅炉尾部烟道的换热效率直接决定整套系统的能源利用率,这类带螺旋排布翅片的管件,正是针对烟气侧换热系数远低于工质侧的工况设计的强化传热元件。实际运行时,管内流通被加热的水或蒸汽介质,管外横向冲刷锅炉尾部排出的中低温烟气,通过在基管外壁加装密集翅片的方式,大幅拓展烟气侧的换热接触面积,抵消气侧换热能力不足的短板,让烟气携带的余热尽可能多的传递到管内工质中,降低排烟温度的同时提升锅炉整体热效率。

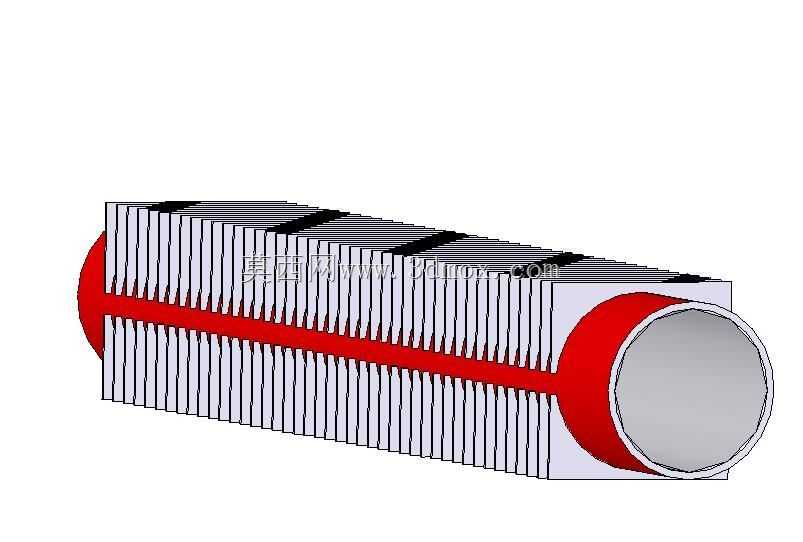

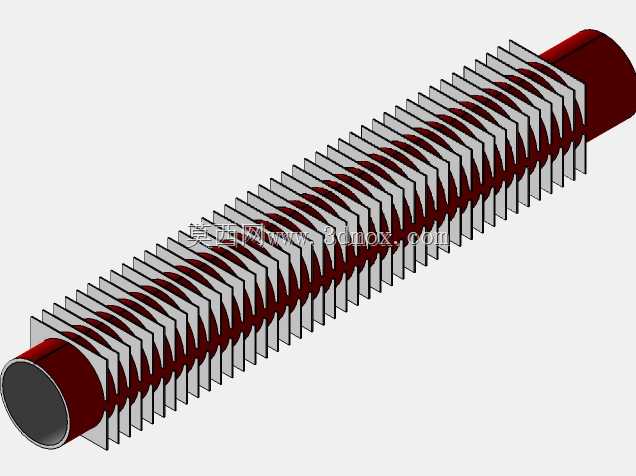

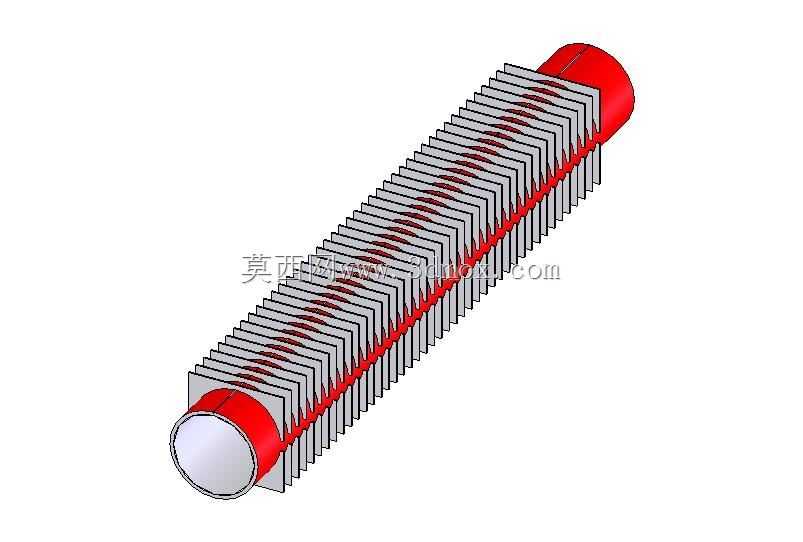

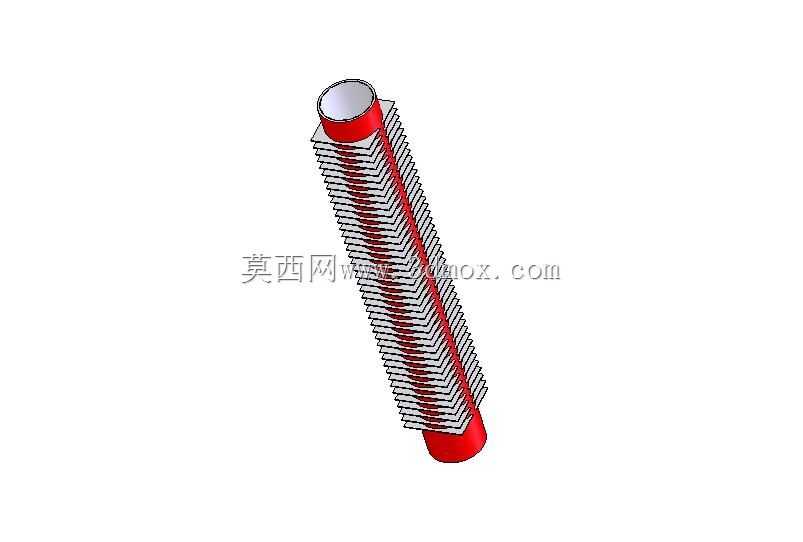

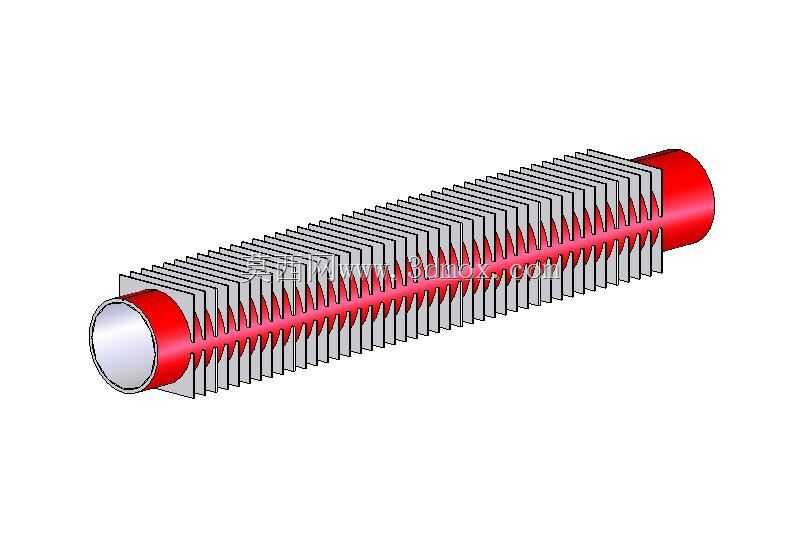

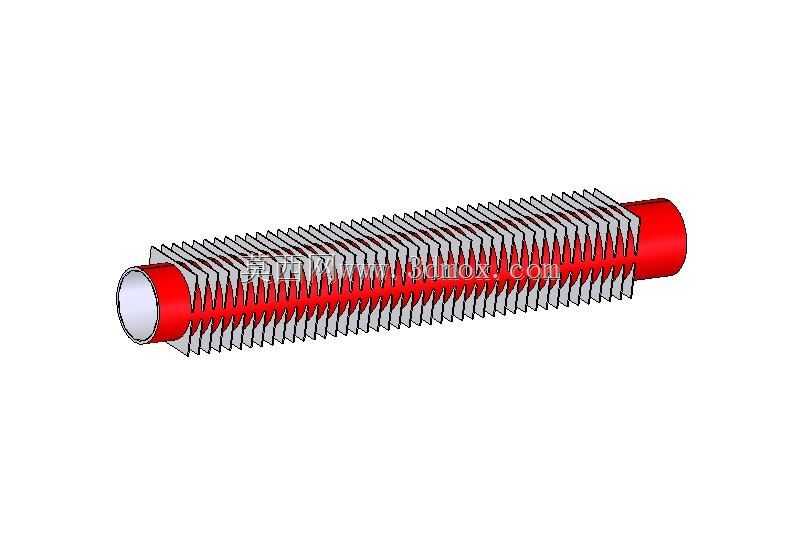

从结构设计逻辑来看,基管选用无缝承压管材,壁厚选取需兼顾管内工质压力、烟气磨损余量以及焊接工艺可行性,避免长期运行过程中出现磨穿泄漏的问题。翅片采用等间距螺旋缠绕焊接的方式固定在基管外壁,翅片间距的设定需要匹配烟气含尘浓度——如果应用在含尘量较高的燃煤锅炉尾部,翅片间距会适当放大,避免积灰堵塞烟气流通通道;如果应用在燃气锅炉这类洁净烟气场景,可缩小翅片间距进一步提升换热面积密度。翅片本身的厚度选取需要兼顾导热效率与结构刚度,过薄会导致焊接难度提升、运行中容易被烟气吹损变形,过厚则会增加不必要的材料成本与接触热阻。
建模过程中需要重点关注几个安装边界尺寸:首先是基管两端的光管段长度,这部分是现场安装时与集箱、管板焊接配合的区域,不能布置翅片,长度需要匹配管板厚度、焊接操作空间以及热膨胀补偿余量,避免安装时翅片与管板发生干涉。其次是翅片的螺旋升角,这个参数直接影响烟气绕流翅片时的扰动程度,合理的升角可以在不显著增加风阻的前提下,破坏管壁表面的层流边界层,提升换热效率;建模时需要通过螺旋线扫描的方式生成翅片特征,保证每一片翅片的间距均匀,焊接贴合面与基管外壁完全重合,避免出现特征错位导致的工程参考误差。另外基管的外径、翅片的外径总尺寸需要匹配锅炉换热模块的管排间距,保证管与管之间留有足够的烟气流通截面,避免烟气流速过快造成的磨损加剧,或是流速过低导致的积灰问题。
实际选型应用时,这类翅片管通常成排布置在锅炉尾部的省煤器、空气预热器区段,管内工质的流向与管外烟气流向采用逆流布置,最大化换热平均温差。设计建模时还需要考虑热膨胀的影响,翅片与基管的焊接采用连续焊工艺,保证两者接触紧密,降低接触热阻,同时避免长期冷热交替运行后翅片松动脱落。不同于光管换热元件,翅片管的外形特征更复杂,建模时不能简化翅片的排布细节,因为翅片的数量、尺寸、间距直接决定了换热面积的计算精度,会直接影响后续换热模块的热工计算结果。在现场安装层面,翅片管的两端光管段需要加工合适的焊接坡口,与集箱连接时还要考虑不同管段的热膨胀差,预留足够的补偿间隙,避免运行中热应力拉裂焊口。针对不同的烟气腐蚀场景,基管和翅片的材质可以做对应调整,比如含硫烟气场景需要选用耐蚀钢材,但结构形式与安装尺寸逻辑保持一致,这类三维结构模型可以为换热模块的管排布置、干涉检查、工艺算量提供精准的三维参考,帮助设计人员在方案阶段快速完成结构匹配校验,减少二维设计容易出现的尺寸错漏问题。
