油漆输送专用FTGM型齿轮泵结构设计

　　这款齿轮泵的设计定位非常明确，针对油漆类高粘度流体的输送工况做了全链路的结构适配，在涂装生产线、油漆调配车间、小型涂料输送工位都能见到这类泵的应用，它不需要复杂的外接辅助系统，依靠齿轮啮合的容积变化就能完成稳定的流体输送，相比离心泵更适配粘度范围宽、含细微固体颗粒的油漆类介质。从结构设计逻辑来看，泵壳采用青铜铸造，一方面是利用青铜材料优异的自润滑特性，在泵启动初期介质未完全充满啮合间隙时，能避免齿轮与泵壳的干摩擦损伤，另一方面青铜的耐腐蚀性可以适配油漆中各类树脂、溶剂的长期接触，不会出现锈蚀脱落污染涂料的问题。齿轮与泵壳的核心承压部件采用316不锈钢材质，并且做了硝化表面处理，这种处理方式能在金属表面形成致密的钝化层，

　　既提升了部件表面硬度，降低长期啮合的磨损速率，也能避免涂料中的化学成分对金属基材的侵蚀，延长设备的无故障运行周期，在连续8小时两班倒的涂装车间工况下，这类结构的泵能做到长期运行不需要拆解维护。齿轮采用双螺旋结构设计，这是区别于普通直齿轮泵的核心特征，直齿轮在啮合过程中会产生周期性的轴向力与侧向推力，长期运行会导致轴承偏磨、轴封泄漏，而双螺旋齿轮的啮合过程是连续渐进的，不仅输送流量的脉动率大幅降低，避免油漆输送时出现压力波动导致的喷涂色差问题，还能自动平衡轴向与侧向的载荷，让两端轴承的受力始终保持均匀，降低轴系的振动与噪音。密封结构采用GFO填料搭配四氟乙烯的组合密封形式，GFO填料本身具备优异的耐溶剂性与自润滑性，

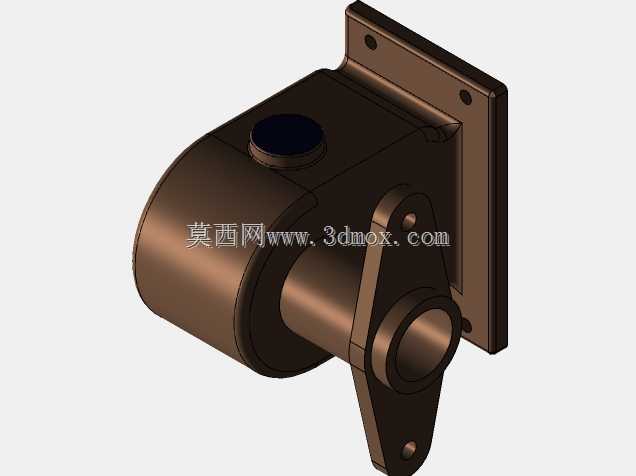

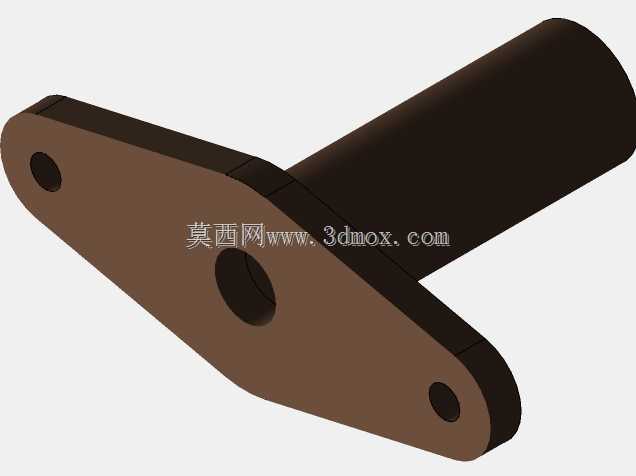

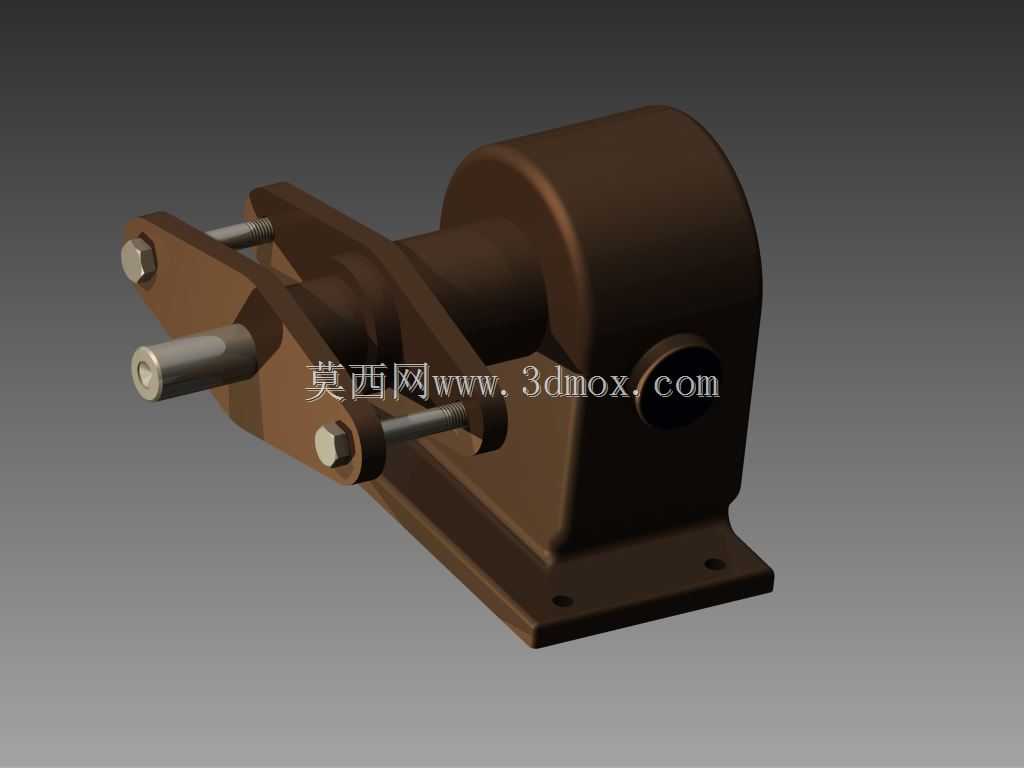

　　搭配四氟乙烯的隔层，能完全杜绝油漆类易渗漏介质的泄漏问题，不需要频繁更换密封件，也不会因为密封磨损出现介质滴漏污染车间环境的问题。从安装边界来看，这款泵采用一体式铸铁安装底座，底座上预留了两个长圆形安装孔，能适配不同孔距的安装机架，安装时不需要额外加工过渡连接板，直接通过螺栓固定在设备机架或者移动小车上即可。泵的输入轴采用标准圆柱轴伸，键连接的传动形式能直接匹配标准联轴器或者皮带轮，不管是搭配电机直连还是减速机构传动都能快速适配。泵体的进出油口采用法兰连接结构，法兰端面的密封槽尺寸符合通用流体管路标准，能直接对接现场的输送管路，不需要额外加工转换接头。在实际选型应用中，这类泵不需要配置复杂的安全阀组，

　　泵体本身的结构强度能承受短时的出口憋压，在管路阀门误操作关闭时也不会出现泵体损坏的问题，非常适合中小型涂装生产线的涂料循环输送、油漆灌装工位的物料输送、以及小型实验室涂料试验线的流体输送场景。建模过程中对齿轮的啮合间隙做了精准的参数化设定，预留了适合高粘度油漆介质的合理间隙，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现齿轮卡滞、磨损加剧的问题，泵体内部的流道做了圆弧过渡处理，避免出现流道死角导致的油漆沉积干结，长期停机后再次启动也不会出现流道堵塞的问题。轴系的支撑采用两端滑动轴承搭配青铜衬套的结构，衬套与泵壳采用过盈配合装配，能承受齿轮啮合产生的径向载荷，同时衬套的润滑油槽可以通过输送的油漆介质实现自润滑，不需要额外配置润滑系统，简化了泵的整体结构，降低了日常维护的工作量。
