海底作业用气动气体增压泵结构设计

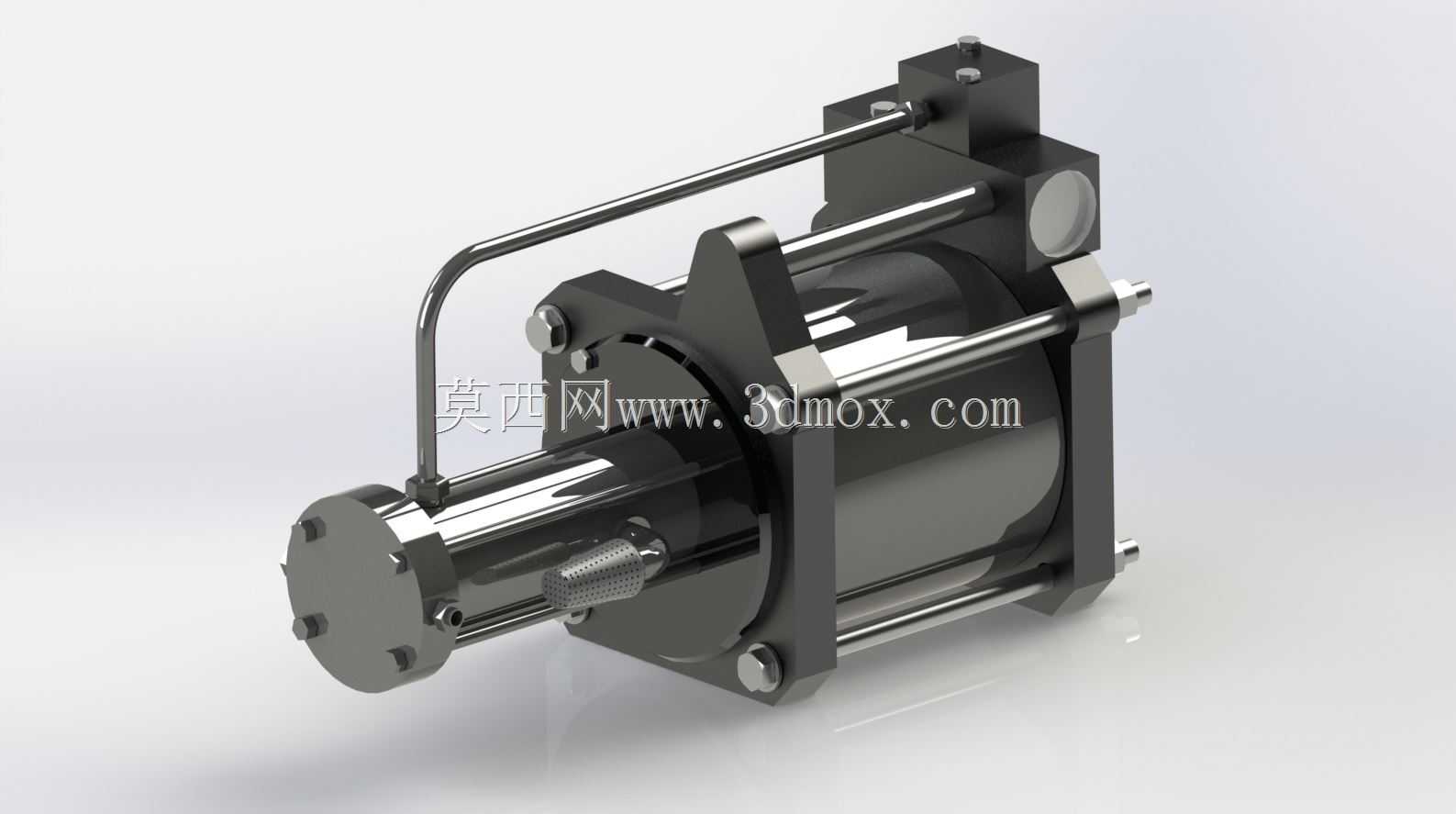

　　这款气体增压装置的三维结构设计，最初是围绕海底工况下的小流量高压气体供给需求展开的，区别于常规工业环境使用的增压泵，设计阶段首先要考虑的是深海环境下的外部压力平衡、介质密封可靠性以及结构件的抗腐蚀性能，毕竟在海底作业场景中，常规的电动增压设备存在密封难度大、电气安全隐患多的问题，气动驱动的结构形式不需要布置电气线路，仅通过驱动气路就能实现压力提升，更适配水下装备的配套需求。从结构布局来看，整体采用卧式同轴布置，驱动气缸与增压缸体通过两端的端盖、四根拉杆实现刚性连接，这种拉杆式的装配结构一方面能抵消缸体内部增压时产生的轴向反推力，不需要额外设计厚重的一体式铸造壳体，能有效控制设备整体重量，对于水下搭载的装备来说，重量控制直接关系到搭载平台的负载冗余；另一方面拉杆结构拆装便捷，后期更换密封件、维护缸体内部组件时，不需要破坏整体壳体结构，维护效率更高。驱动端的气路换向组件集成在缸体顶部的金属阀块内，外置的不锈钢气路管线通过卡套接头连接，避免了内置气路存在的加工难度大、泄漏点隐蔽难以排查的问题，卡套接头的密封形式在高压气动回路中可靠性经过大量工业场景验证，即使在存在一定振动的海底作业工况下，也能保持稳定的密封性能。增压端的进出口接口采用标准外螺纹连接形式，接口位置布置在增压缸体的侧下方，这种布局能让管路连接后整体重心更靠近安装基准面，减少设备运行时的振动偏移，安装时只需要通过缸体底部的两个安装支脚配合螺栓就能完成固定，

　　安装边界预留了足够的扳手操作空间，不需要额外设计特殊的安装工装。在功能特性上，这款增压泵依靠驱动端大面积活塞推动增压端小面积活塞实现压力放大，驱动气压在常规0.3-0.8MPa的工厂气源压力范围内，就能实现最高数十倍的压力输出，不需要额外配置大功率的动力源，对于海底作业的搭载平台来说，仅需要从水面通过脐带缆输送低压驱动气，就能在水下端获得高压气体输出，可用于海底检测设备的压力测试、水下气动工具的动力供给、海底采样装置的气体驱动等场景。设计过程中对所有外露的金属结构件都做了圆角过渡处理，一方面是减少水下环境中水流对结构的冲蚀，另一方面也避免尖锐棱角在安装维护过程中刮伤配套的软管、密封件，缸体表面的光洁度控制在Ra1.6以内，

　　减少海生物附着的概率，降低后期水下清理的维护成本。从尺寸边界来看，整体长度控制在300mm以内，最大直径不超过120mm，整体重量控制在8kg以内，这个尺寸参数既能满足小流量高压气体的输出需求，也能适配多数小型水下作业机器人、海底检测装备的搭载空间要求，不会因为设备体积过大影响搭载平台的机动性。在密封结构设计上，驱动活塞与增压活塞都采用了组合式密封件，包含导向环、格莱圈以及防尘圈，导向环采用填充聚四氟乙烯材质，既能承受活塞往复运动时的径向载荷，也能避免金属活塞与缸体内壁直接接触造成的磨损，格莱圈的双向密封性能可以同时适配驱动气与增压介质的密封需求，即使在两种介质存在微小压差的情况下，也不会出现内泄漏影响增压效率。

　　顶部布置的消音组件能降低驱动气换向排出时的噪音，在水下环境中虽然空气噪音传播距离有限，但消音结构能减缓排出气流对周围水体的扰动，避免影响附近的声学检测设备正常工作。进出气路的单向阀采用锥面密封结构，相比平面密封的单向阀，锥面密封的对中性能更好，在高压工况下的密封可靠性更高，复位弹簧采用不锈钢材质，避免长期在潮湿、高盐环境下出现锈蚀失效的问题。整个结构没有采用复杂的异形曲面设计，所有结构件都可以通过常规的车削、铣削加工完成，不需要定制特殊的加工刀具，加工成本可控，适合小批量配套生产，在三维建模过程中所有的装配间隙都按照实际加工公差预留，运动部件的间隙控制在0.02-0.05mm之间，既保证活塞往复运动的顺畅性，也不会因为间隙过大造成密封件偏磨，缩短设备使用寿命。
