新型电梯层门启闭传动机构结构设计

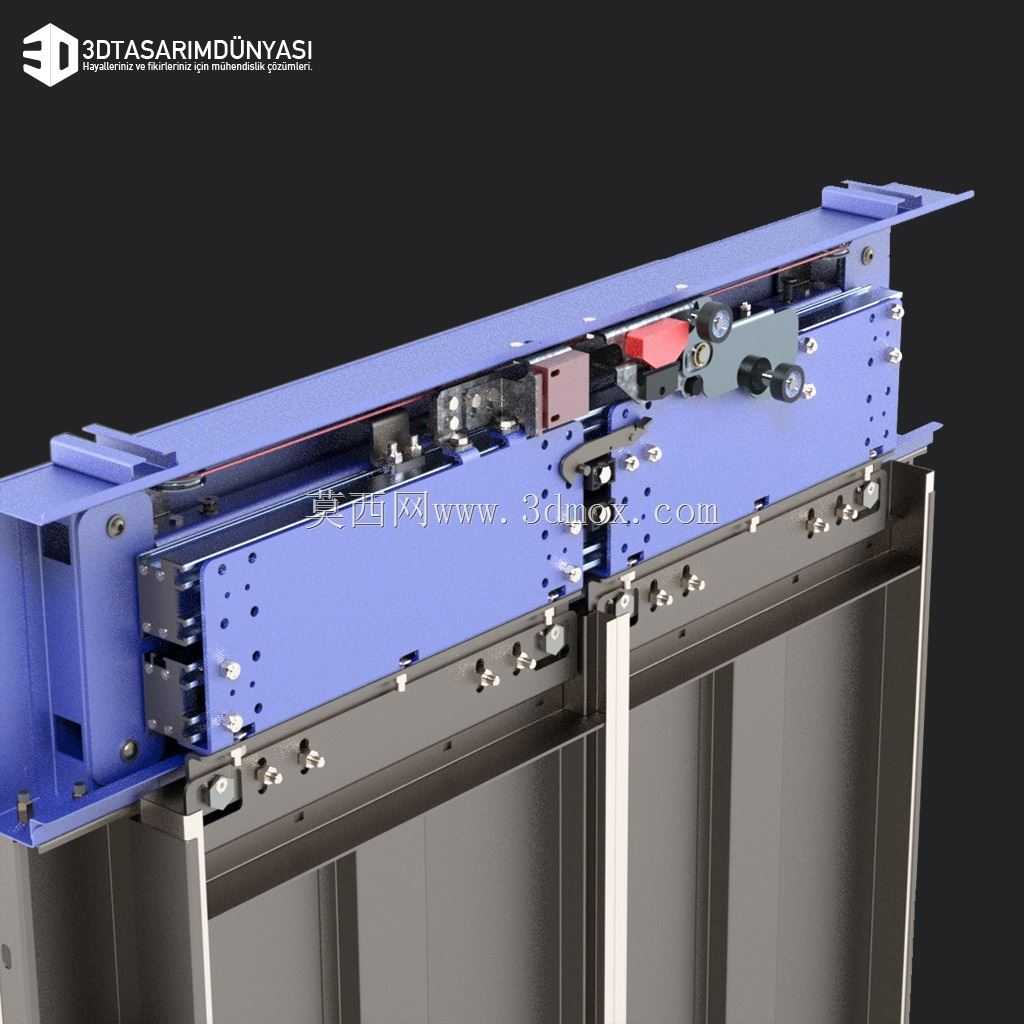

　　这套电梯层门传动结构，主要适配中高速乘客电梯的层站启闭需求，在住宅、商业综合体、写字楼的电梯井道层站位置都能适配安装，承担层门的自动启闭、锁止防护、运行缓冲的核心功能，是电梯出入口安全防护与通行控制的核心机械部件。从结构设计逻辑来看，整套机构采用上置式门机安装布局，所有传动、锁止、导向组件都集成在门机横梁上，安装时不需要对轿厢侧结构做额外改动，适配绝大多数主流规格的电梯井道层门安装边界。整套机构的核心传动采用同步带加滑动导靴的组合，同步带传动能保证两扇层门的对中启闭精度，避免运行过程中出现门体偏斜、卡滞的问题，滑动导靴采用耐磨复合材料制作，和门体上的导轨配合时，运行噪音控制在较低水平，符合商用电梯的静音运行要求。

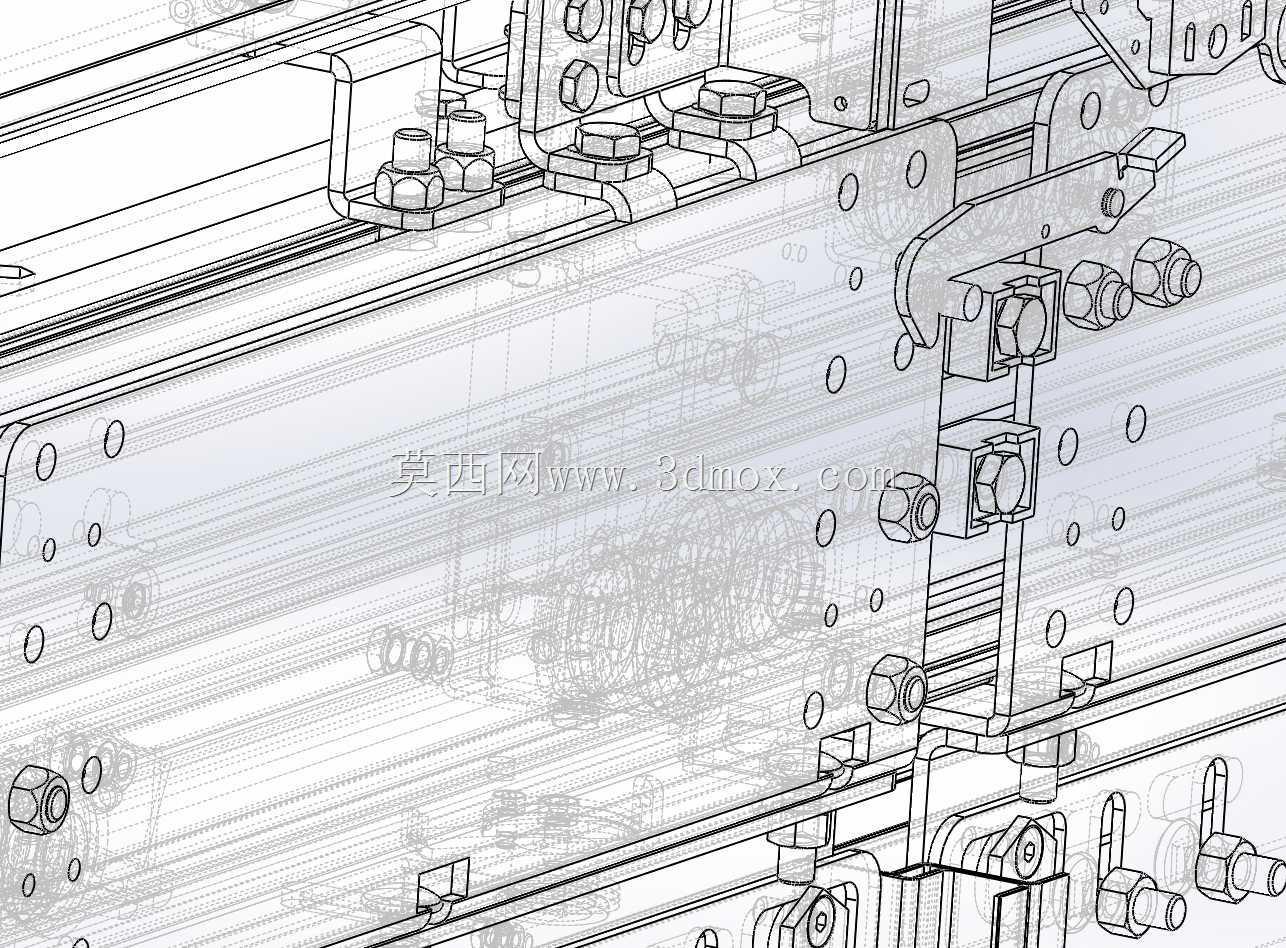

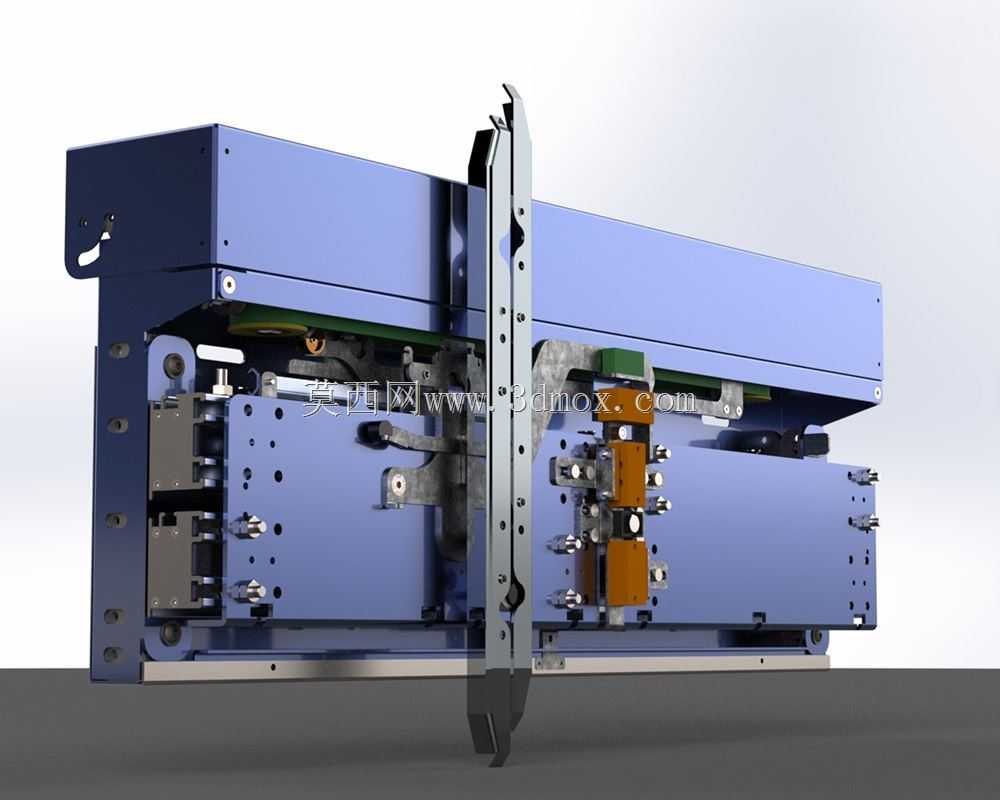

　　锁止机构集成在门机横梁的中部位置，采用机械锁钩加电气验证触点的双重防护设计，只有当轿厢平层到位后，门刀带动锁钩解锁，层门才能正常开启，非平层区域锁钩会牢牢卡紧锁座，从机械层面避免层门意外开启的安全隐患，锁止位置的触发精度控制在毫米级，不会出现虚锁、误触发的问题。导向组件分为上下两部分，上部导向轮卡在门机横梁的C型导轨内，承担门体的悬挂承重与水平导向，下部导向滑块嵌入地坎的滑槽内，限制门体的前后摆动量，上下导向的配合间隙经过反复校核，既不会因为间隙过小导致运行卡滞，也不会因为间隙过大出现门体晃动、密封不严的问题。门体的连接挂板采用可调式设计，挂板上设置了腰型调节孔，安装时可以根据现场地坎的实际安装精度，微调门体的垂直度与对中间隙，

　　降低现场安装的调试难度，不需要额外加工定制连接配件。整套机构的安装基准面为门机横梁的上平面，安装时需要保证横梁的水平度误差不超过千分之一，否则长期运行会出现单侧门体下坠、传动带偏磨的问题。从安装边界来看，整套门机机构的厚度方向尺寸控制在200毫米以内，适配井道壁到层门装饰面的常规安装距离，不会出现机构突出、干涉装饰面施工的问题，宽度方向可以根据不同的层门开门宽度做模块化调整，800毫米、900毫米、1000毫米的常规开门宽度都能通过更换对应长度的同步带与横梁实现适配，不需要重新开模制作核心组件。运行行程上，单扇门的移动行程对应开门宽度的一半，传动比经过匹配设计，门体的运行速度曲线符合电梯安全规范的要求，启闭过程中先加速、再匀速、

　　临近闭合位置减速缓冲，避免夹伤通行人员，也不会因为启闭速度过快产生撞击异响。整套结构的受力部件都采用钣金折弯加焊接的工艺制作，受力薄弱位置增加了加强筋，长期运行不会出现结构变形，所有转动位置都配置了自润滑轴承，日常维护不需要频繁加注润滑油，降低后期运维的工作量。在实际选型适配时，需要根据电梯的额定载重、运行速度匹配对应的门机驱动功率，这套机械结构本身可以适配0.5m/s到2.5m/s的电梯运行速度，只需要调整驱动电机的参数就能满足不同速度等级的需求，不需要改动机械结构本体。
