滚花防滑调节旋钮结构设计

　　这款手动调节旋钮的设计，最初是针对小型实验台流体管路的流量微调需求开发，日常也可适配各类需要手动锁紧、微调行程的小型工装夹具、检测设备定位机构，在实验室分析仪器、小型台式加工设备、民用厨卫控水组件里都能找到同结构部件的应用场景。从实际使用逻辑出发，这类旋钮不需要配套额外工具，操作人员徒手就能完成调节、锁紧动作，在需要频繁调整参数、拆装频次高的工位上，能大幅减少操作辅助时间，避免因找不到适配扳手耽误作业进度。

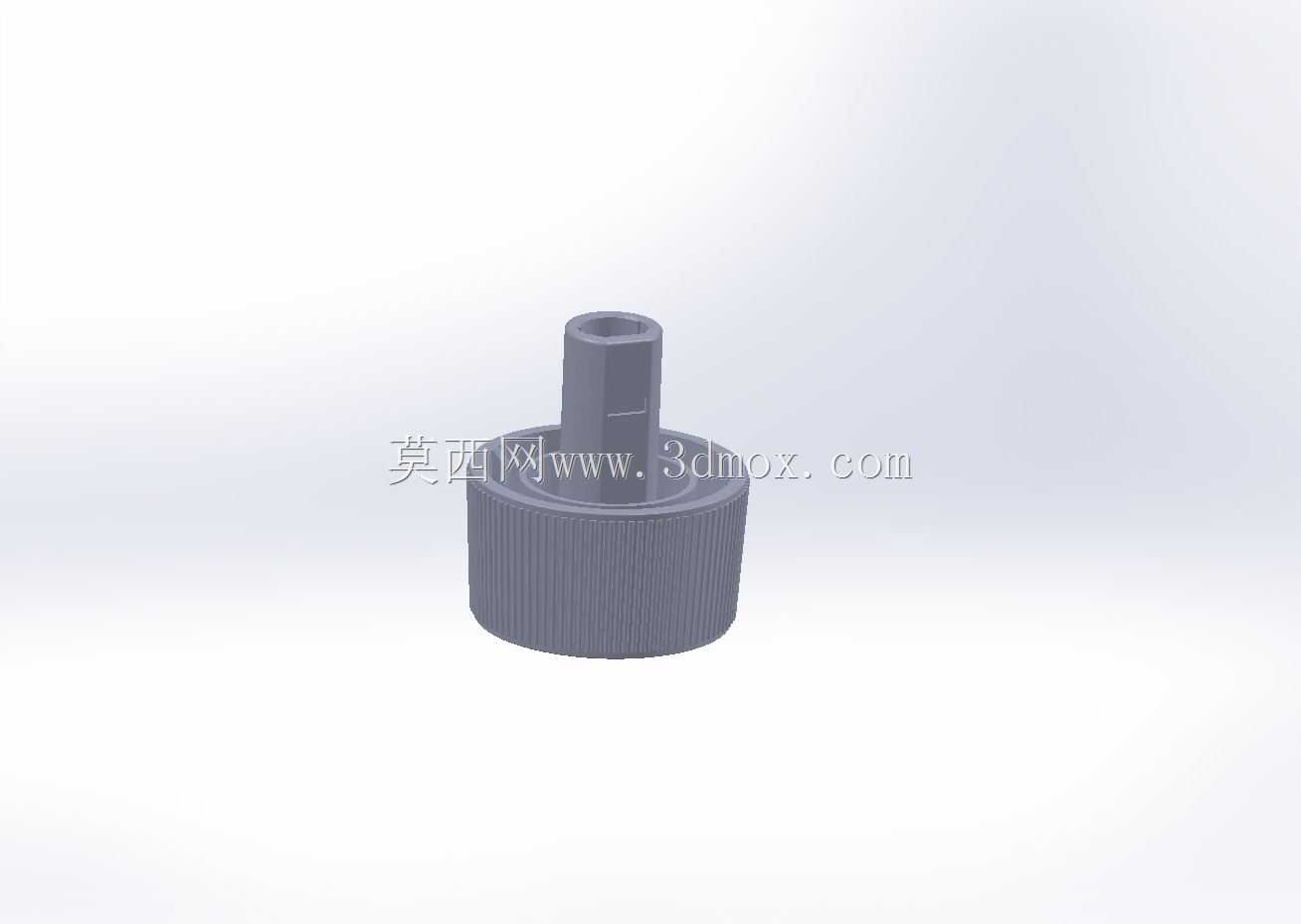

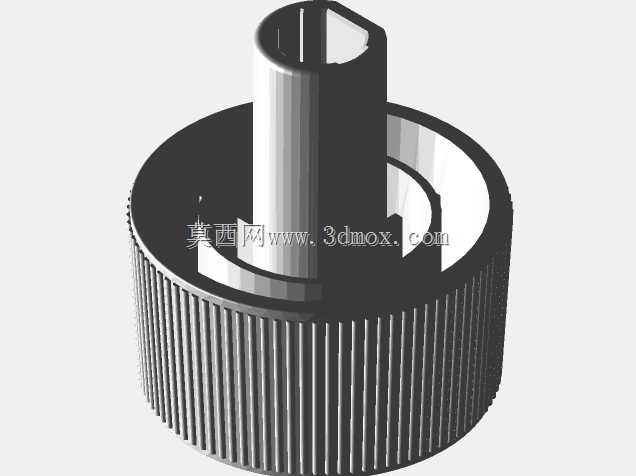

　　设计阶段最先敲定的是外侧的滚花结构，没有采用光滑圆柱面的原因很直接：光滑表面在手上沾有切削液、实验试剂或者水渍的时候，摩擦力会骤降，拧动时很容易打滑，滚花的纹路深度、齿距都经过反复校核，齿距控制在1.2mm，纹路深度0.3mm，既不会因为齿太尖锐硌手，也能保证戴薄丁腈手套操作时仍有足够的摩擦力，不会出现脱力滑手的情况。旋钮主体的外径设置为28mm，这个尺寸是结合成年人拇指与食指的捏合范围确定的，外径太小捏持时发力困难，太大则会占用过多安装空间，在密集排布的调节工位上容易误碰相邻的控制部件。

　　上部的凸台轴径设置为8mm，中心开有6mm的内六角孔，这个结构是做双重适配设计：日常手动调节靠外侧滚花就能完成，当需要更大锁紧力矩、或者旋钮安装位置空间狭窄手指无法伸入捏持时，可以用内六角扳手插入中心孔完成锁紧操作，兼顾了徒手操作的便捷性和工具锁紧的可靠性。凸台的高度设置为10mm，这个高度刚好能穿过1.5mm厚的设备面板，预留足够的空间安装配套的密封垫圈与锁紧卡簧，避免调节过程中旋钮从面板安装孔脱出。

　　底部的安装结合面做了0.2mm的内凹倒角处理，这个细节很容易被忽略，但实际使用时作用很大：如果结合面是完全平整的直角，注塑或者机加工过程中产生的飞边、毛刺会导致旋钮安装后与面板贴合不紧密，拧动时出现卡顿、偏摆的问题，内凹倒角可以把加工产生的毛边容纳在倒角空间内，保证旋钮端面与安装面的贴合度，转动时的同轴度误差能控制在0.1mm以内，不会出现调节时的晃动感。

　　安装边界上，这款旋钮的轴向总高度为22mm，安装时需要在面板上预留直径9mm的安装通孔，旋钮外侧距离安装面的旋转半径为14mm，排布相邻部件时需要留出至少16mm的净空间，避免旋钮转动时与周边的管线、结构件发生干涉。材质选择上如果是用于普通工业环境，采用POM注塑成型即可，耐磨性好且自润滑特性优异，长期拧动也不会出现明显的磨损旷量；如果是用于有耐腐蚀要求的化工、医疗场景，可以更换为PP或者316不锈钢材质，结构不需要做任何改动就能直接适配不同的使用环境。

　　从受力角度分析，这款旋钮的手动拧转力矩设计上限为1.2N·m，完全能满足小型管路截止、工装定位的锁紧需求，不会因为力矩过大导致连接的阀杆、调节螺杆出现弯曲变形。滚花部分的壁厚设置为3mm，即使受到意外的侧向撞击，也不会出现开裂、变形的问题，日常使用的抗跌落、抗碰撞性能完全能满足工业场景的使用要求。中心的内六角孔做了1mm的导入倒角，扳手插入时不需要精准对位，盲操作也能顺利插入，在设备内部光线不好的安装场景下，这个小设计能大幅提升装配效率。
