双列接线式电气连接基座结构设计

　　在低压电气柜、工业控制设备的布线环节里，这类双列排布的接线基座是柜内导线分线、转接的核心承载部件，日常运维中检修人员更换回路、排查线路时，这类基座的结构合理性直接决定了柜内布线的整洁度与后期维护效率。从实际使用场景来看，这类部件多安装在电气柜的DIN导轨或者安装板上，承担多股控制导线、小功率动力导线的端接固定作用，避免导线直接铰接带来的接触不良、绝缘破损隐患，尤其在离散制造车间的设备控制柜、楼宇配电的端子箱内，这类结构的连接件用量极大。

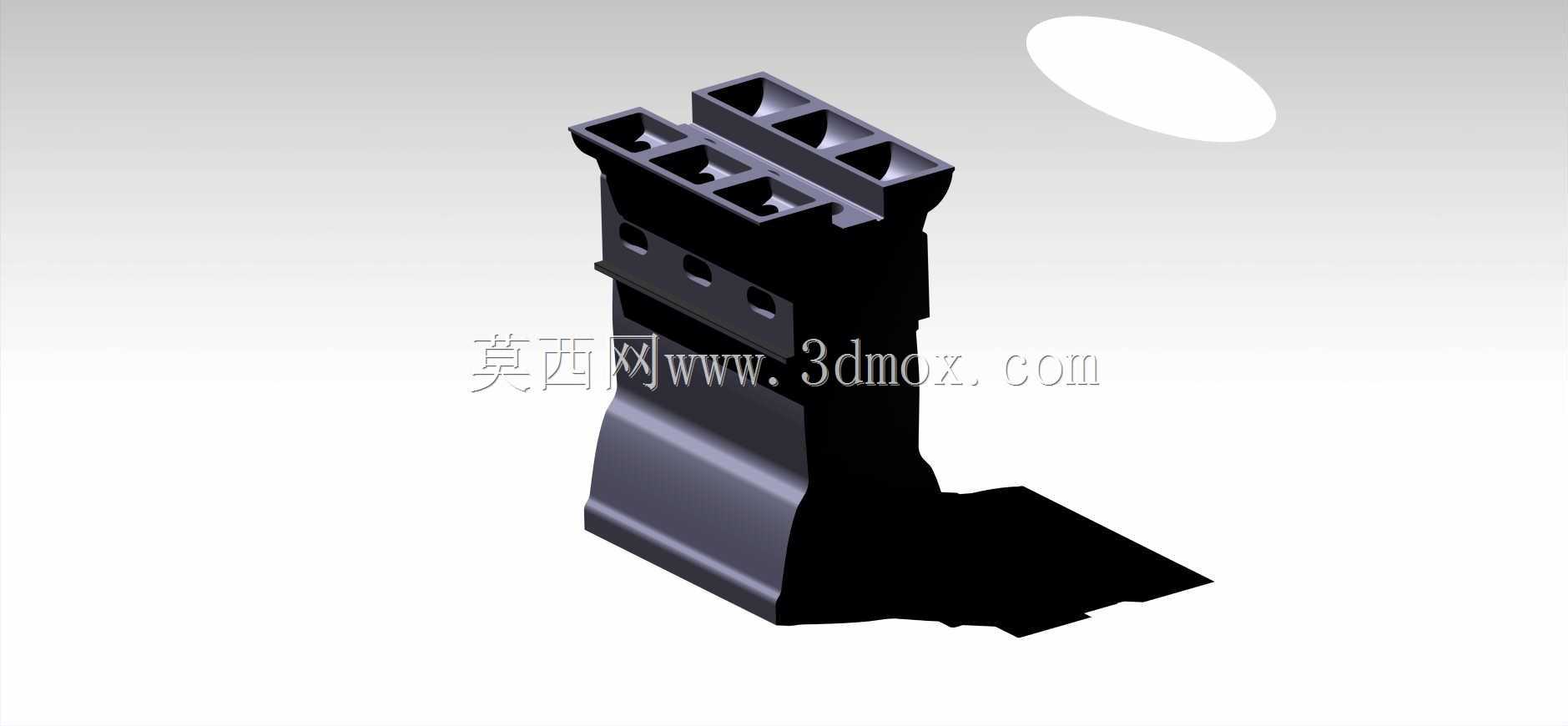

　　设计这类基座时，首先要考虑的是接线位的排布逻辑，双列错位的接线腔设计，能让相邻接线位的导线接入后不会出现绝缘层挤压干涉，每个接线腔内部预留的压线空间，要能适配1.5平方到4平方的多股铜芯导线，配合对应的压线螺钉或者弹簧卡件，能保证导线接入后拉脱力符合电气安装规范，不会因为设备运行的振动出现松脱。基座上部的接线腔做了内凹的导向斜面，导线插入时能顺着斜面直接滑到压线位置，不需要操作人员反复调整导线角度，能提升现场接线的作业效率。

　　基座下部的弯折安装边是结构设计的关键，这个部位的厚度要兼顾安装强度与材料用量，安装边上预留的固定孔位，要匹配常用的自攻螺钉或者柜内安装卡扣的尺寸，安装边的弯折角度做了微小的回弹补偿，注塑成型后不会因为塑料件的冷却收缩导致安装面翘曲，贴装在安装板上时能保证整个基座的贴合度，不会出现局部悬空导致的受力断裂问题。基座主体的立壁部分做了等厚度的加强筋设计，筋位沿着接线腔的间隔排布，既可以增强整个基座的抗扭强度，避免接线拧紧时基座出现开裂，也能在注塑过程中充当料流的导流通道，让整个塑件的填充更均匀，减少缩痕、缺料的成型缺陷。

　　从安装边界来看，这类基座的整体宽度控制在常规端子排的模数范围内，多件并排安装时能和标准的端子挡板、固定件适配，不需要额外定制安装附件；基座的总高度要保证接线完成后，导线的弯曲半径符合线缆的敷设要求，不会因为基座过高导致柜内布线时导线过度弯折损伤线芯，也不会因为高度过低导致接线操作时工具没有足够的操作空间。基座的绝缘材质选用耐温阻燃的工程塑料，能在设备长期运行的温升环境下保持结构强度，不会出现软化变形，同时材料的绝缘电阻能满足低压电气的耐压要求，避免相邻接线位之间出现爬电、击穿的问题。

　　在实际的结构建模过程中，要重点关注接线腔内部的脱模斜度，因为接线腔是深腔结构，斜度设计不合理会导致注塑脱模时拉伤内壁，影响绝缘性能；同时各个接线位之间的隔栏厚度要均匀，避免成型时出现厚薄不均导致的内应力，长期使用后出现隔栏开裂的问题。基座底部的安装面做了微小的防滑纹路，安装固定后能增加和安装板之间的摩擦力，即使固定螺钉出现轻微松动，基座也不会沿着安装面滑移，导致接线位置偏移。另外，双列接线位的中心距要严格匹配常用的接线端子配件尺寸，保证后期更换压线件、跨接件时能直接通用，不需要单独开模定制配件，降低整个部件的使用成本。
