180V直流减速电动机结构设计

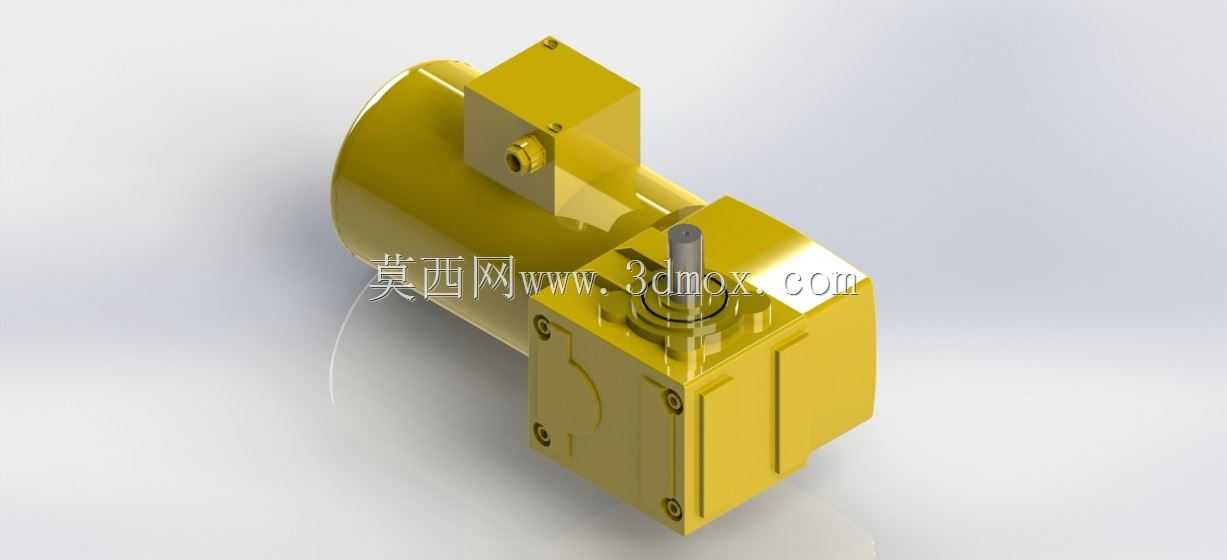

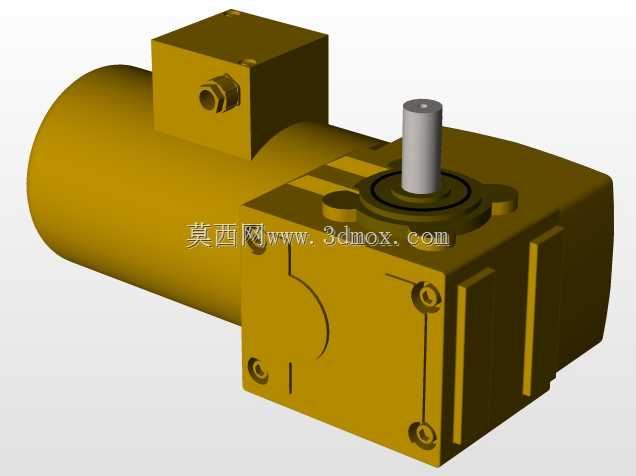

　　这款180V直流减速电动机的三维结构，在做小型自动化输送线、包装机械辅助驱动、轻工设备进给单元的选型参考时实用性很强，很多做非标设备的工程师在找小功率大扭矩直流驱动方案时，经常会碰到安装空间受限、输出转速不匹配、接线布局不合理的问题，这个模型刚好把这些实际工程里的痛点都在结构层面做了对应处理。从实际应用场景来看，这类带减速箱体的直流电机，常被用在车间小型皮带输送机的驱动端、自动售货机的货道推送机构、小型升降平台的动力单元，还有一些需要低速大扭矩输出的工装夹具旋转工位，相比普通无减速的直流电机，它不需要额外搭配独立的减速箱，能大幅减少设计阶段的传动链匹配工作量，也能避免分体安装带来的同轴度误差问题。

　　从功能特性上看，电机本体和减速箱采用一体化铸铝壳体结构，壳体表面做了散热筋的凸起设计，不是光滑的圆柱面，这样在连续运行时，壳体和空气的接触面积更大，能把电枢运转产生的热量更快散出去，避免长时间负载运行时绕组温升过高。输出轴端采用的是凸台定位的安装方式，轴伸长度刚好匹配常用的联轴器、同步带轮的安装深度，不会出现轴伸过长导致悬臂负载过大，或者轴伸过短导致传动件固定不牢的问题。顶部的接线盒做了侧出式的接线端口，端口带内螺纹接口，方便搭配防水格兰头使用，在有少量粉尘、溅水的车间环境里，能避免接线端子裸露带来的安全隐患，接线盒内部预留了足够的接线空间，不需要把线缆硬塞进去，现场接线的时候操作空间很充裕。

　　设计思路上，这款电机没有采用复杂的异形结构，所有安装孔位都做了统一的基准对齐，减速箱侧的四个安装沉孔，和电机尾部的安装端面保持平行，在做安装板设计的时候，只需要拉一个基准面就能把所有安装孔的位置定下来，不需要反复调整坐标。减速箱内部的齿轮传动级采用平行轴布置，相比行星减速结构，它的加工成本更低，后期维护的时候拆解也更方便，对一些不需要超高传动精度、但对成本敏感的民用、轻工设备来说，这种结构的性价比更高。电机本体的圆柱外壳和减速箱的方形壳体衔接处做了圆角过渡，没有尖锐的棱角，一方面是铸造的时候脱模更方便，减少铸件的应力集中，另一方面在设备安装调试的时候，也能避免锋利边角划伤操作人员。

　　从外形尺寸和安装边界来看，电机本体的圆柱直径控制在常规小功率直流电机的通用尺寸范围内，减速箱的方形外轮廓边长比电机直径略大，安装的时候不需要在安装板上开过大的避让孔，四个安装沉孔的孔距符合通用小功率减速电机的安装尺寸规范，很多现有设备的旧电机替换都能直接装上去，不需要重新加工安装板。输出轴的中心高和同功率等级的标准减速电机保持一致，替换的时候不需要调整传动机构的中心高度，能大幅减少现场改造的工作量。接线盒的位置在电机本体的侧上方，不会和安装板、周边的传动部件产生干涉，不管是卧式安装还是立式安装，接线端口都能朝向方便操作的方向，不会被其他部件挡住接线操作的空间。另外在轴伸端的位置，预留了油封安装的槽位，能防止减速箱内部的润滑脂渗漏，也能阻挡外部的粉尘进入减速箱内部，延长齿轮的使用寿命，很多低成本电机经常忽略这个细节，用不了多久就会出现漏油、进灰导致齿轮磨损的问题，这个结构在设计的时候就把这些长期运行的可靠性问题考虑进去了。
