13-17规格双头开口扳手结构设计

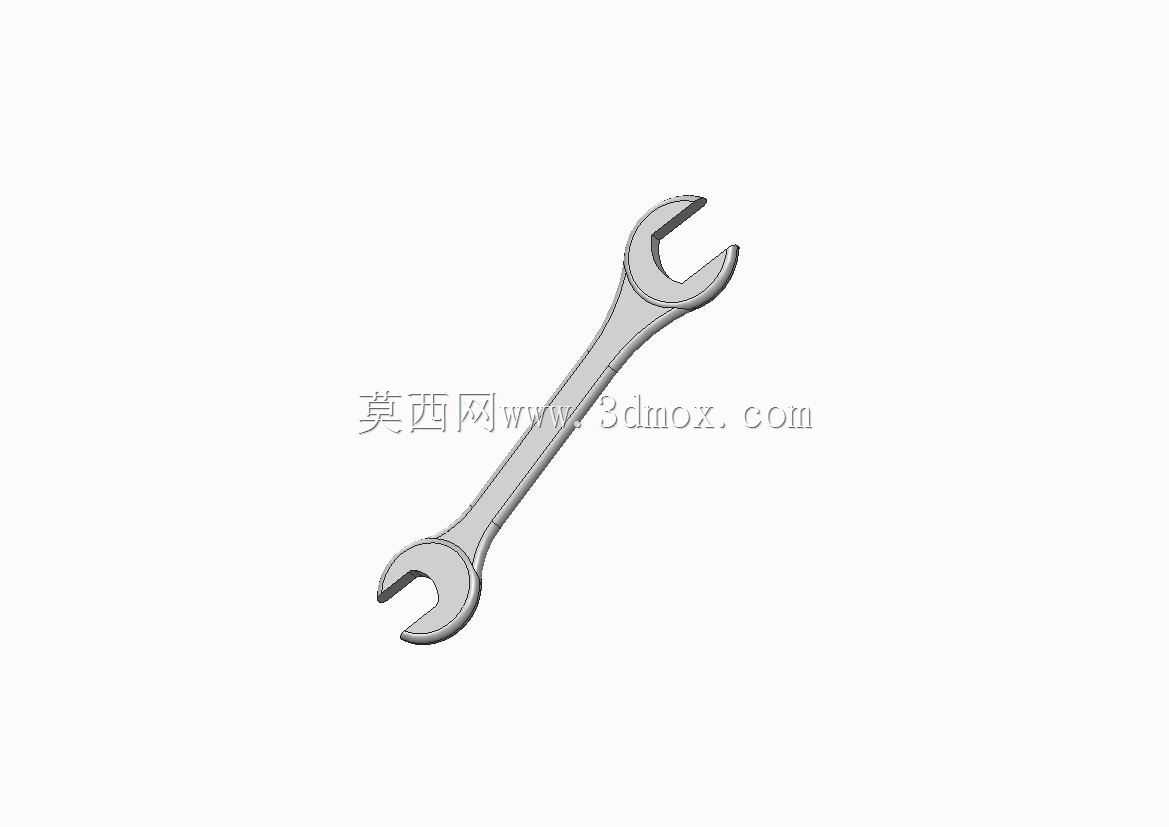

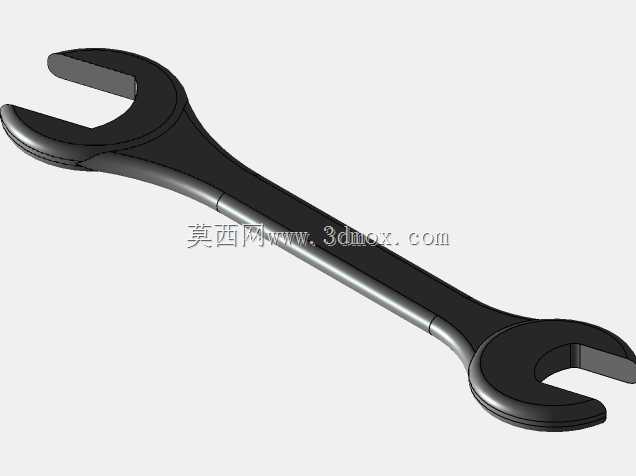

　　在设备运维、机械装配、产线调试、五金维修等各类现场作业场景里，双头开口扳手是拆装六角头、方头螺栓螺母的基础手动工具，适配13mm、17mm两种常用紧固件规格，覆盖了普通机电设备安装、家用五金维修、小型机械拆装里绝大多数M8、M10规格紧固件的作业需求，不需要频繁更换工具就能完成两种常见规格紧固件的松紧操作，大幅减少作业时工具切换的时间损耗。这款双头开口扳手的整体结构采用对称式长杆布局，两端分别加工对应规格的开口夹持结构，杆身做了等强度的流线型过渡设计，既避免了应力集中导致的杆身断裂风险，也能在保证整体结构强度的前提下控制工具自重，长时间手持作业不会产生明显的负重疲劳。两端的开口夹持部位严格对应六角紧固件的对边尺寸做公差匹配，

　　开口的两个夹持面做了平行度管控，与紧固件侧面接触时能实现面接触受力，避免点接触、线接触导致的紧固件棱角磨损，也能防止施力时扳手滑脱引发的安全隐患。从设计逻辑上看，这款扳手的开口角度做了15度的偏转设计，这个角度是经过长期作业验证的最优取值，在管路周边、设备框架内部等操作空间受限的场景里，每次施力后只需要将扳手翻转180度就能重新卡合紧固件，实现小空间内的连续拧动作业，不需要扳手做整周转动，适配狭窄工位的作业需求。杆身的截面采用椭圆形变截面设计，靠近开口夹持端的位置截面厚度更大，用来承受拧动时的最大弯曲应力，向杆身中部逐渐过渡到更薄的截面，在保证刚性的前提下优化握持手感，握持区域的表面做了细微的防滑纹理处理，

　　手上沾有少量油污时也能稳定握持，不会出现打滑脱手的问题。尺寸边界上，这款扳手的整体长度控制在常规手动扳手的合理区间，既保证拧动M10规格紧固件时有足够的力臂长度，不需要施加过大的握力就能达到标准拧紧力矩，也不会因为长度过长导致在狭小空间内无法摆转，两端开口的深度做了适配性设计，既能完整包覆标准六角头螺栓的受力侧面，也不会因为开口过深导致无法卡入沉头位置的紧固件。实际使用中，这款扳手可以覆盖从民用家电拆装、自行车维修，到工业现场的普通设备紧固件拆装、配电柜安装、小型工装调试等多场景的作业需求，没有多余的功能结构，依靠简单可靠的机械结构实现稳定的拆装功能，结构本身没有易损部件，只要使用时不超过额定力矩施加过大的外力、

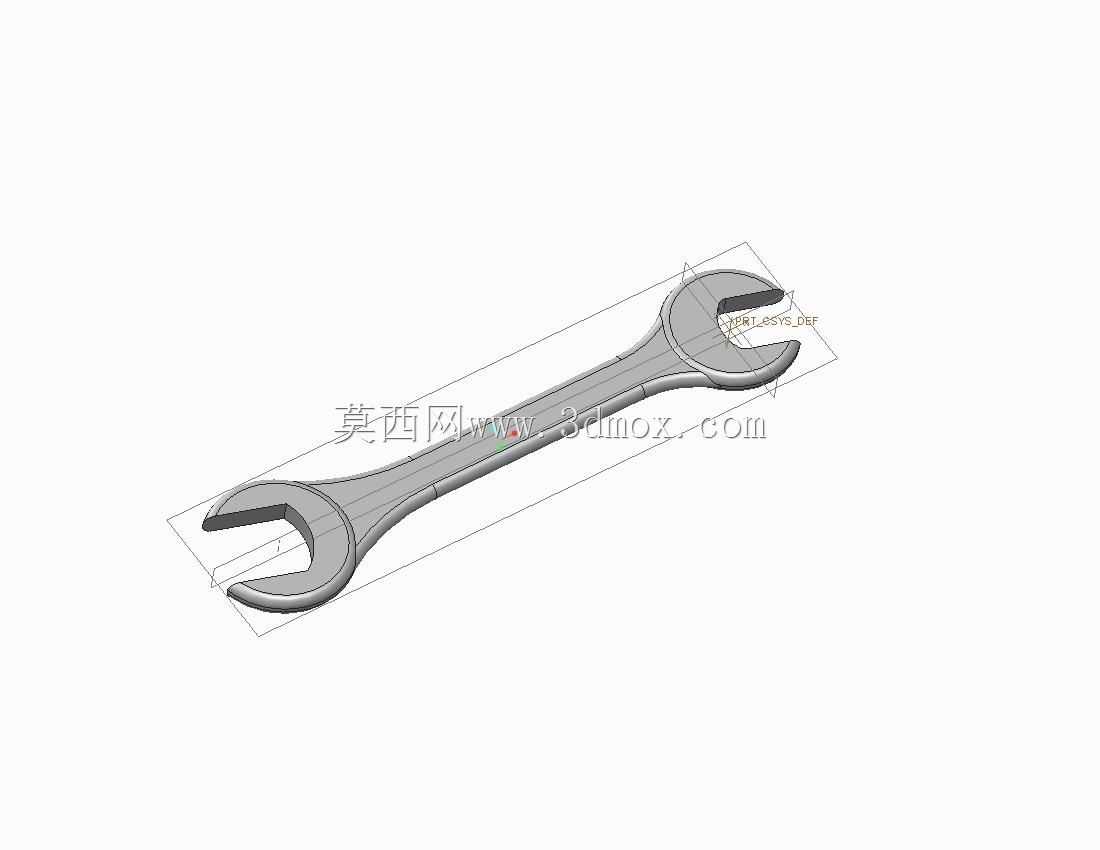

　　不用作撬棍等非扳手用途，就能长期保持结构精度和使用性能。建模过程中对开口部位的受力做了结构校核，在开口的根部位置做了圆弧过渡处理，避免应力集中导致的开口断裂，杆身的流线型过渡也经过了受力仿真验证，在额定拧紧力矩下的变形量控制在极小范围内，不会因为杆身弯曲导致开口尺寸超差，保证长期使用后开口的夹持精度依然符合使用要求，不会出现打滑、磨圆紧固件棱角的问题。
