苏霍伊战斗机简化结构三维造型设计

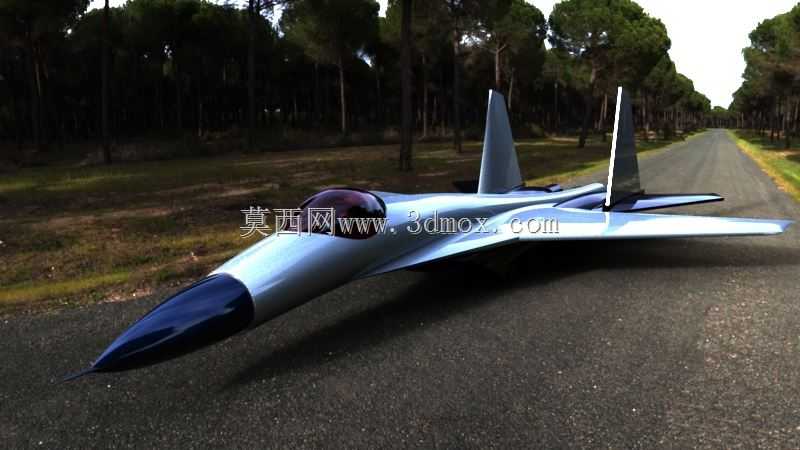

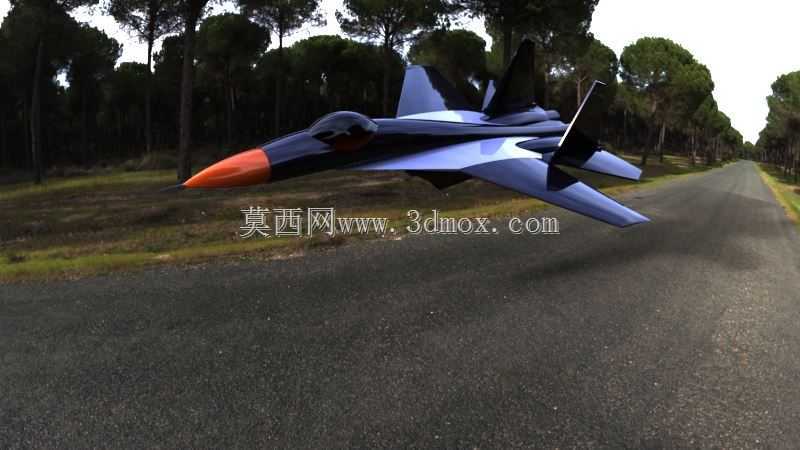

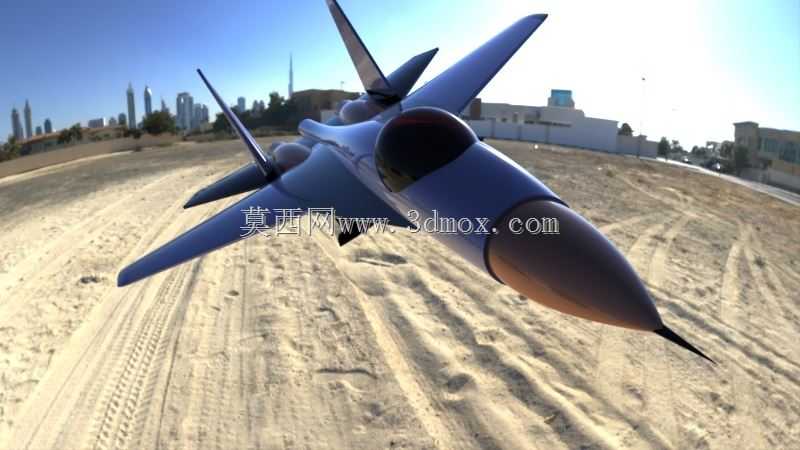

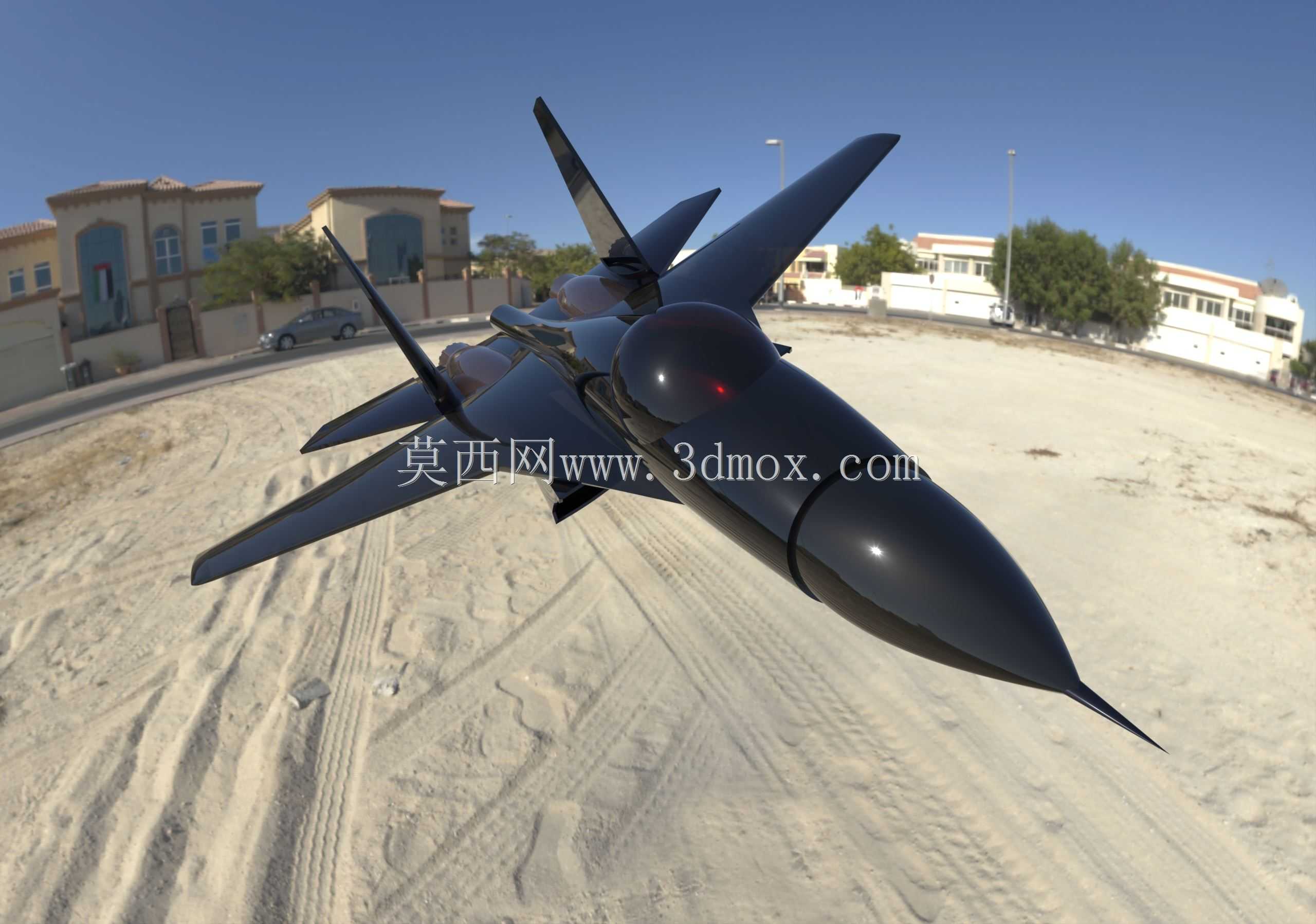

　　本次完成的苏霍伊战机简化造型设计，核心围绕航空装备概念验证、教学演示场景的实际需求展开，没有照搬量产机型的全部复杂机载结构，而是优先还原核心气动布局特征，适配结构设计从业者对飞行器整体构型的参考、教学演示道具制作、航空科普展陈模型加工等实际用途。从设计思路来看，整个造型优先保证气动外形的辨识度，机身采用大长细比翼身融合布局，机头段做尖锐圆锥修型，匹配高速飞行下的减阻需求，座舱段采用一体化隆起的透明件占位造型，没有细化内部座舱仪表、弹射座椅等非外观核心结构，既控制了整体造型的复杂度，也保留了苏霍伊系列战机最具辨识度的外形特征。机翼部分采用后掠翼布局，前缘后掠角度匹配原机型的典型气动设计参数，翼面与机身融合段做顺滑曲面过渡，

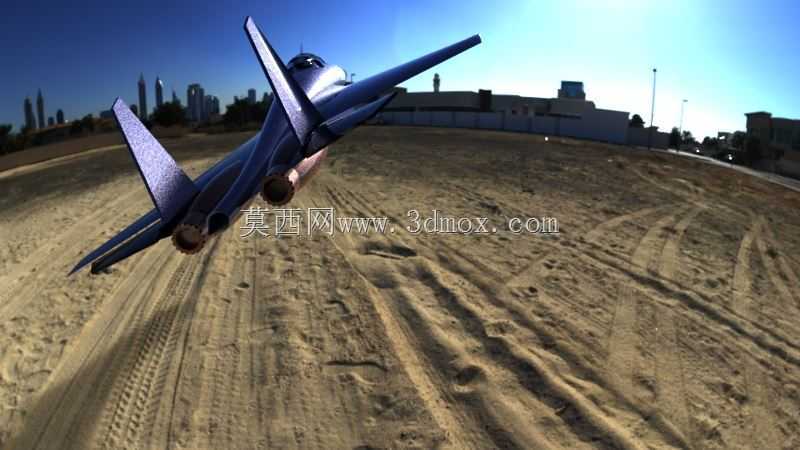

　　没有出现生硬的拼接棱角，保证翼身组合体的气流过渡特性符合基本气动原理，全动平尾与双垂尾的位置严格参照原机型的尾翼配平逻辑布置，垂尾外倾角度保留了原机型的航向稳定设计特征，尾喷口段做简化的圆柱收敛造型，没有细化内部加力燃烧室、调节片等复杂结构，仅还原尾喷口与后机身的衔接轮廓。从安装边界与尺寸控制来看，整个造型采用全参数化曲面构建，机身总长、翼展、机高的比例严格参照真实战机的尺寸比例缩放，没有出现比例失调的问题，所有外露部件的相对位置都经过对齐校验，机头锥顶点、机尾喷口端点、翼尖端点的相对坐标偏差控制在建模公差允许范围内，机身下部预留了标准的起落架舱占位空间，可根据后续需求拓展起落架收放结构的细节设计，翼下预留了外挂点的安装基准面，

　　方便后续拓展武器挂架、副油箱等附属结构的建模。在实际应用层面，这个简化造型可直接用于航空类专业的三维建模教学案例，帮助学习者理解翼身融合曲面的构建逻辑、飞行器总体布局的配平思路，也可作为3D打印航模的基础母模，经过简单的壁厚处理、配重调整后即可制作成静态展示模型或者轻量动力航模，还能作为影视动画、虚拟仿真场景中的航空装备素材使用，不需要再花费大量时间重构基础外形。设计过程中没有加入多余的机载设备细节，所有曲面都做了连续性检查，避免出现曲面褶皱、破面等问题，相邻曲面的G2连续过渡保证了外形的顺滑度，即使后续做渲染、数控加工或者3D打印，也不会出现外形失真的问题。整个造型的重心位置经过初步估算，位于机翼平均气动弦长的前三分之一处，

　　符合飞行器静稳定布局的基本要求，如果后续要做飞行动力学仿真验证，只需要补充各部件的质量参数、气动参数即可直接导入仿真环境使用，不需要重新调整整体布局。对于结构设计从业者来说，这个造型可以作为飞行器曲面建模的练习参考，帮助掌握复杂双曲率曲面的构建、曲面拼接、外形公差控制的相关技巧，理解航空装备总体设计中气动优先、布局配平的核心设计逻辑，避免在同类产品建模中出现比例失调、气动外形不合理的问题。
