双层架构轮式移动巡检机器人结构设计

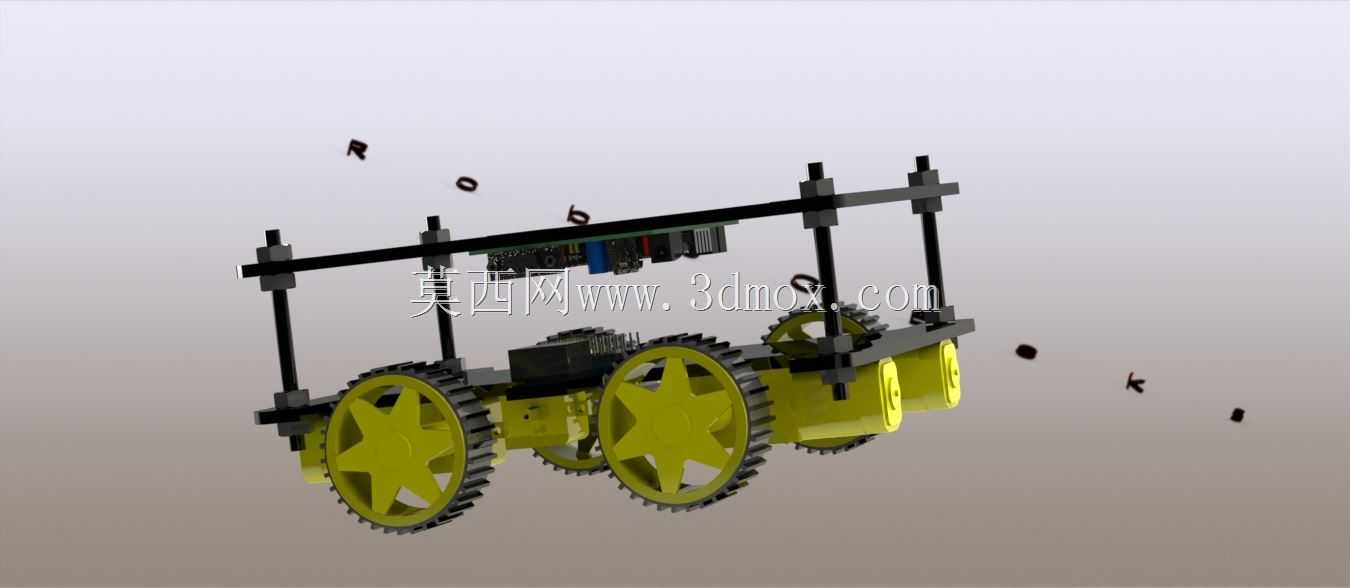

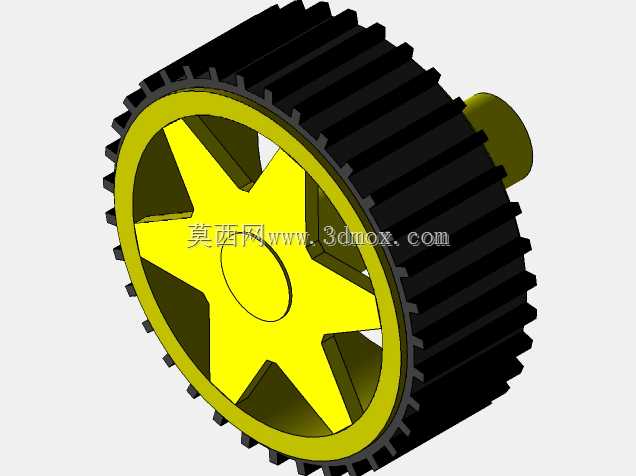

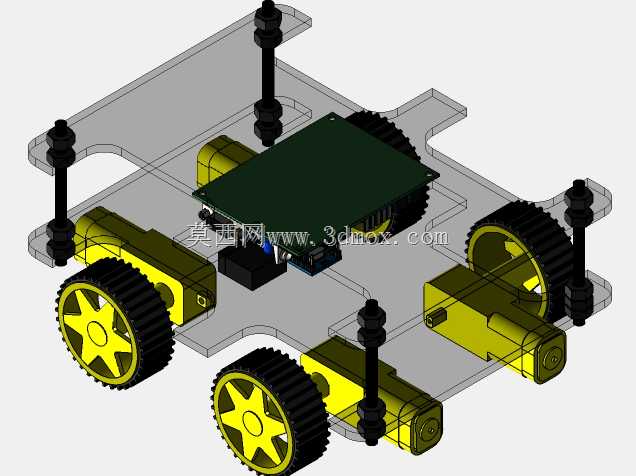

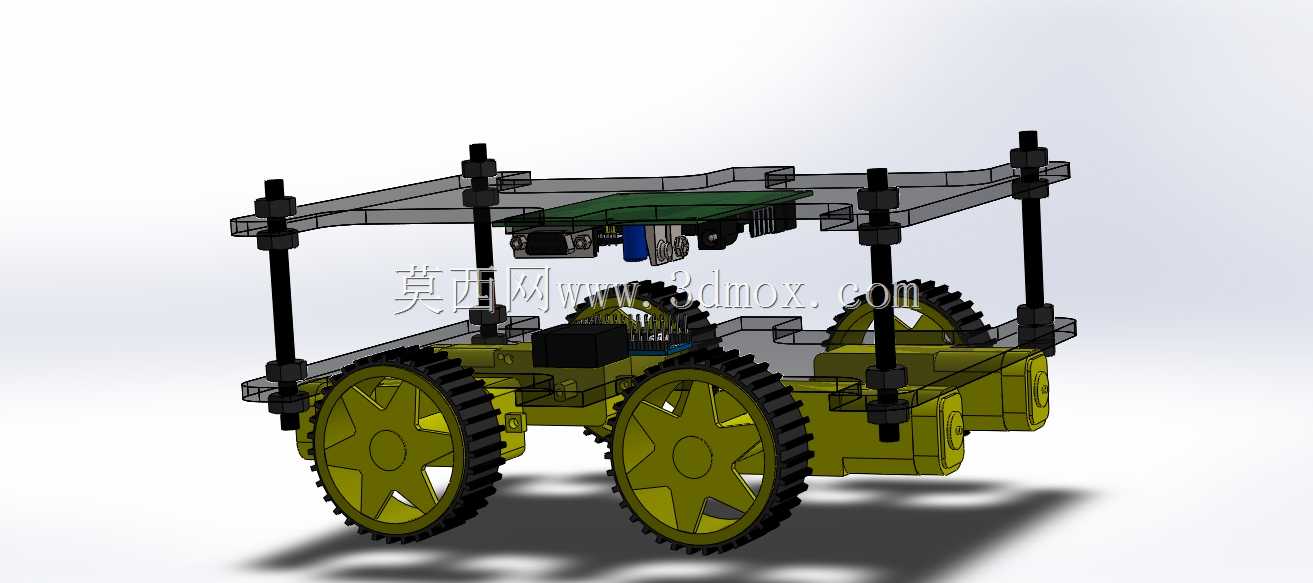

　　这款轮式移动载体的结构设计，最初面向厂区室内巡检、教学实训演示两类核心场景做适配，在方案初期就敲定了四轮独立驱动的行走逻辑，避免差速转向带来的结构冗余，同时保证在平整环氧地坪、硬质铺装路面上的通过性，轮缘做了齿状凸起结构，增大与接触面的摩擦系数，即便地面存在少量浮尘、轻微水渍也不会出现打滑丢步的问题。整体采用双层板件搭配立柱支撑的框架式结构，下层板作为动力与核心传动的安装基准，四个驱动轮的安装座直接锁附在下层板的预留孔位上，驱动电机与轮组采用直连式布局，省去了同步带、齿轮组这类中间传动环节，既降低了传动损耗，也减少了后期运维的调整工作量，电机走线全部沿板件内侧的走线槽排布，避免运动过程中线路与轮组、运动部件产生剐蹭。

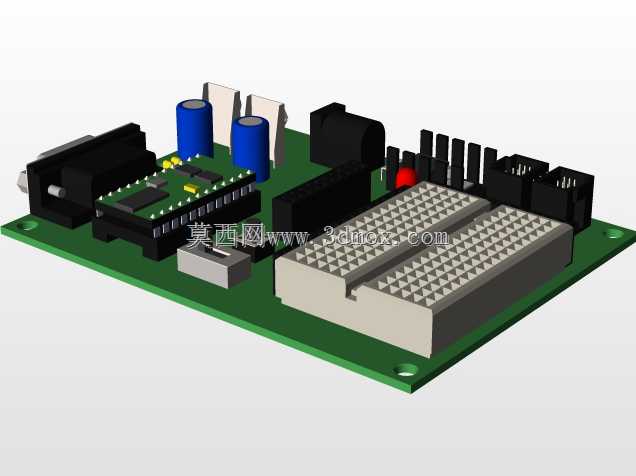

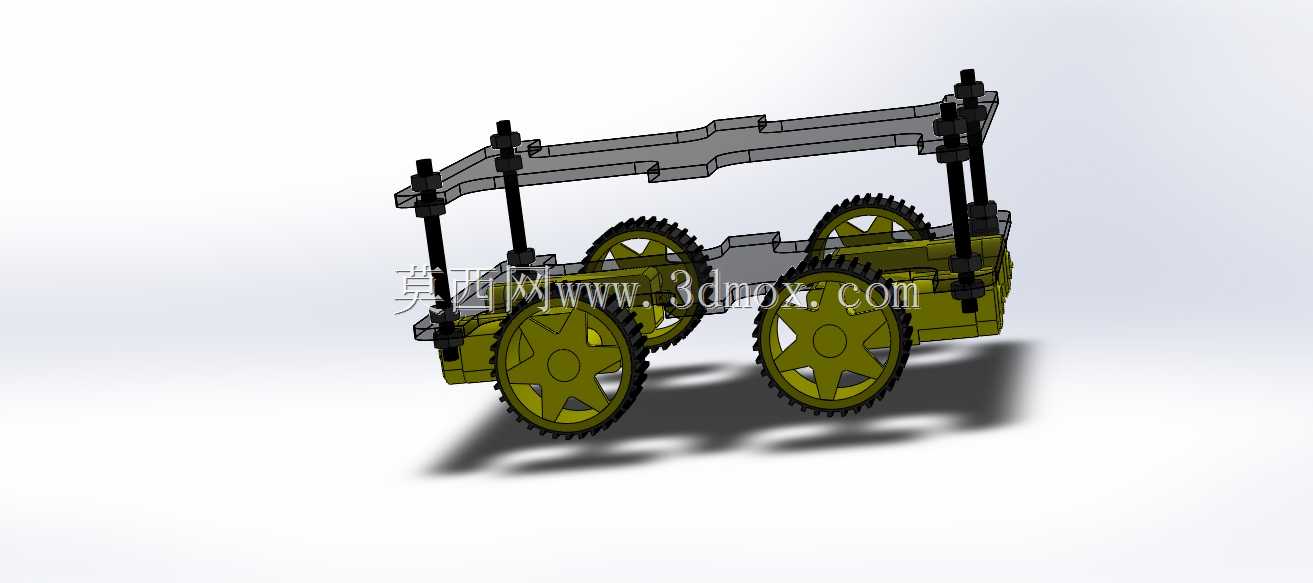

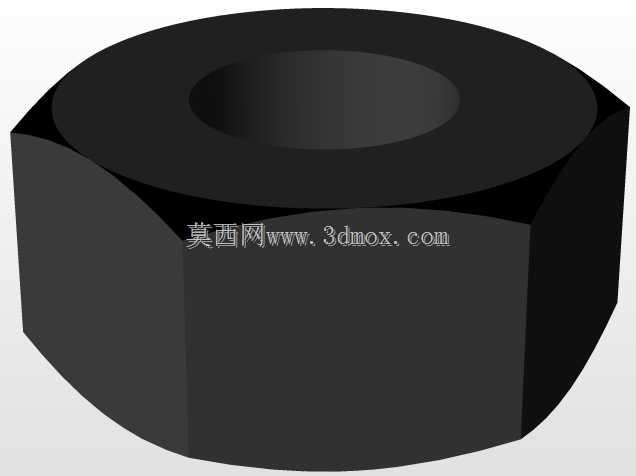

　　上层板作为功能拓展的安装界面，预留了多组阵列式安装孔位，可以根据实际搭载需求固定传感器模块、控制主板、电池组甚至小型机械执行端，支撑立柱采用等距排布的六角铜柱搭配锁紧螺母的形式，上下层的间距可以根据搭载部件的高度做灵活调整，不需要重新加工板件就能适配不同高度的元器件安装需求，这种可调式层间距设计，也能在做功能迭代时快速调整整机重心位置，避免上层搭载重物后出现重心偏高、爬坡侧翻的问题。从安装边界来看，整机的轮距与轴距做了等比例匹配，四个轮子的外轮廓刚好不超出上下层板件的边缘，在通过狭窄通道、货架间隙时不会出现轮组刮蹭两侧障碍物的情况，板件边缘做了倒圆角处理，没有尖锐的突出结构，在教学实训场景下使用也能避免磕碰划伤的风险。

　　轮组的安装座设计了长条形调节孔位，在装配时可以微调四个轮子的同轴度，补偿板件加工、零件装配带来的位置误差，保证四个轮子都能完全贴合地面，不会出现某一个轮子悬空导致的驱动力不足问题。整机的动力部件、控制部件全部采用下沉式安装，重量较大的电池、驱动模块都固定在下层板靠近轮轴的位置，进一步压低整机重心，即便在带载启停、小半径转向时也能保持足够的稳定性。在结构细节上，上下层板件都做了轻量化的镂空处理，在不损失板件结构强度的前提下降低整机自重，镂空区域同时兼顾了散热功能，驱动电机、控制主板工作时产生的热量可以通过镂空区域快速流通散出，不需要额外加装散热风扇就能满足长时间连续运行的散热需求。这款结构的拓展性极强，除了基础的巡检、教学用途外，

　　只需要在上层板加装对应的功能模块，就能适配物料转运、环境监测、路径导航演示等不同的使用需求，所有安装孔位都采用通用的标准孔距，市面上常见的传感器、控制板、电池模块都能直接找到对应的安装位置，不需要额外做转接件设计，能大幅缩短二次开发的周期。在行走性能的匹配上，轮径的选择兼顾了越障能力与底盘高度，底盘距离地面的预留高度可以顺利通过地面常见的线缆槽、小尺寸凸起障碍物，不会出现底盘托底卡滞的问题，同时轮径尺寸不会过大，保证整机的整体高度控制在合理范围内，在低矮空间内作业也不会出现顶部干涉的情况。
