PVC框架式水下遥控潜器结构设计

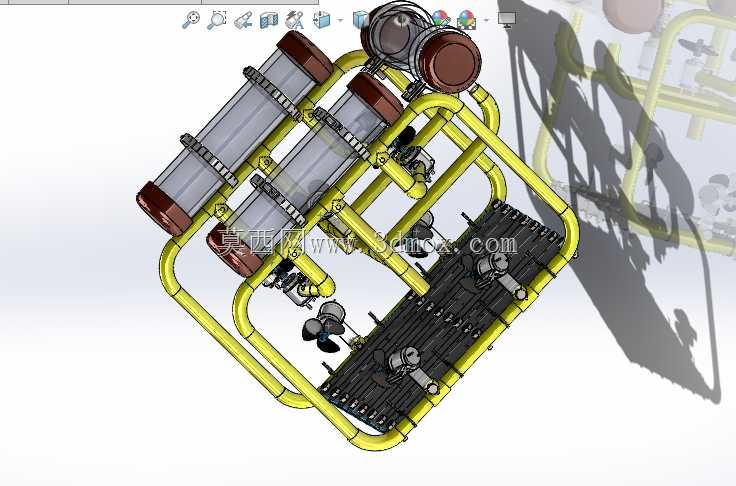

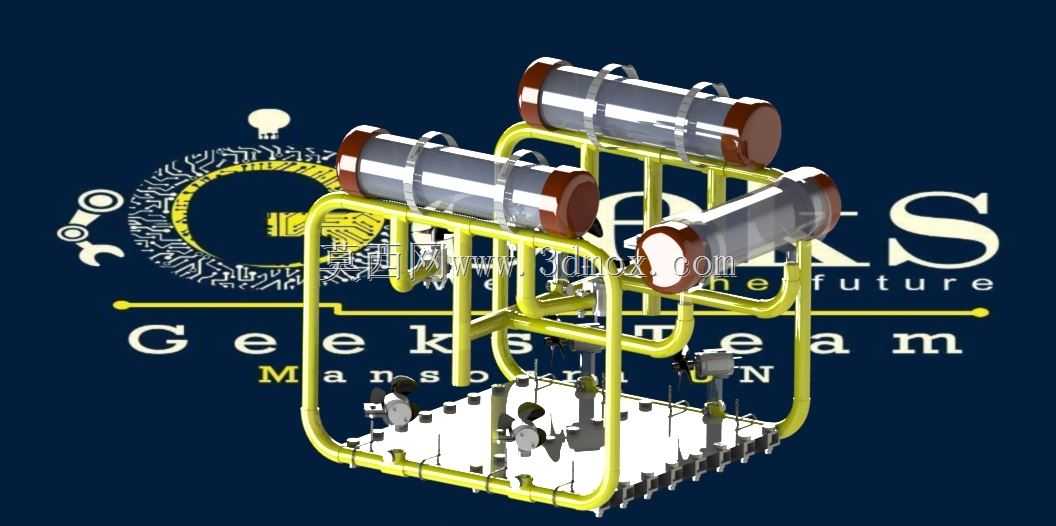

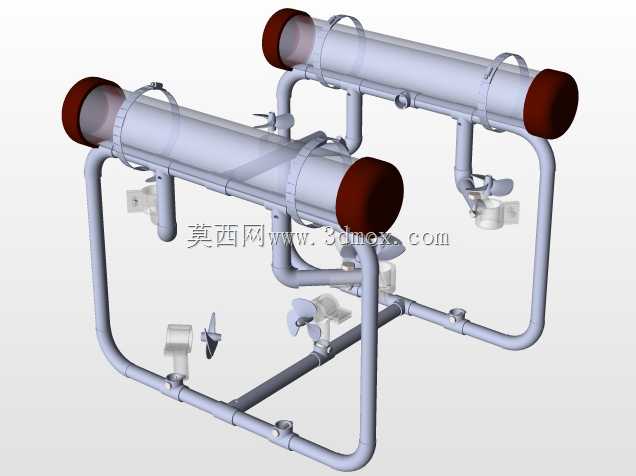

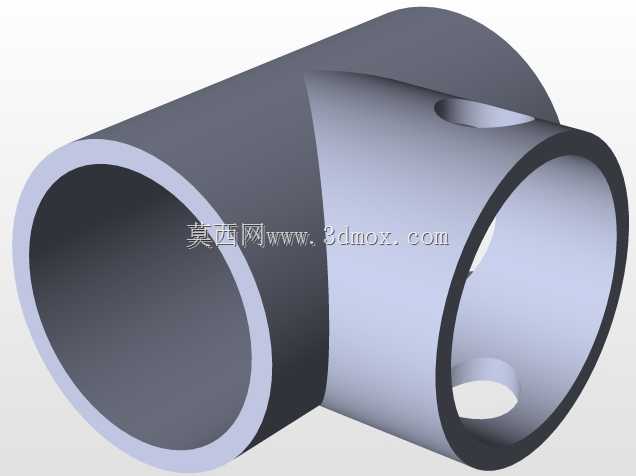

　　这套水下遥控潜器的主体框架采用标准PVC管材搭建，核心设计逻辑是在满足水下承压、结构刚性的前提下，尽可能压缩整体自重与加工成本，适配近岸浅水域的常规水下探查、作业需求。从结构布局来看，框架采用多层立体桁架形式，所有管路连接节点采用配套PVC粘接工艺，避免金属构件在水下长期使用产生的腐蚀问题，同时PVC材质本身的低密度特性，能为整机提供额外的正浮力储备，减少压载配平的调整工作量。

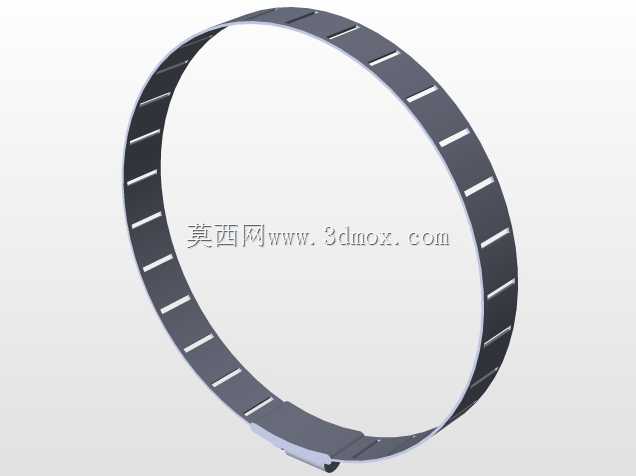

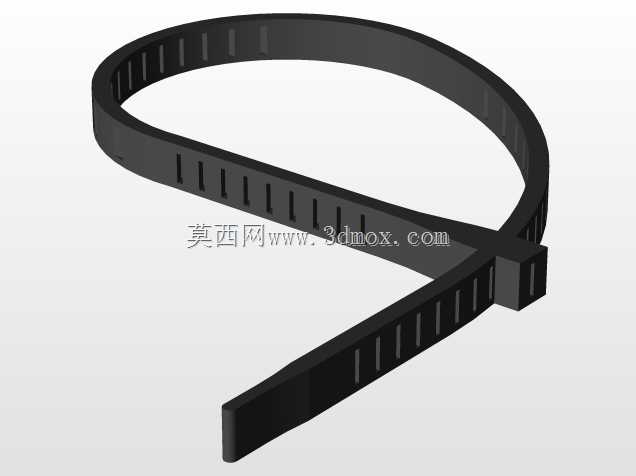

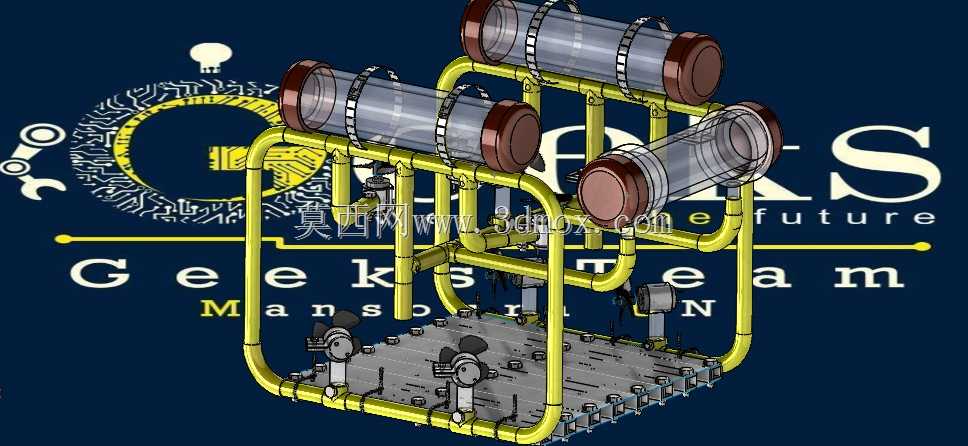

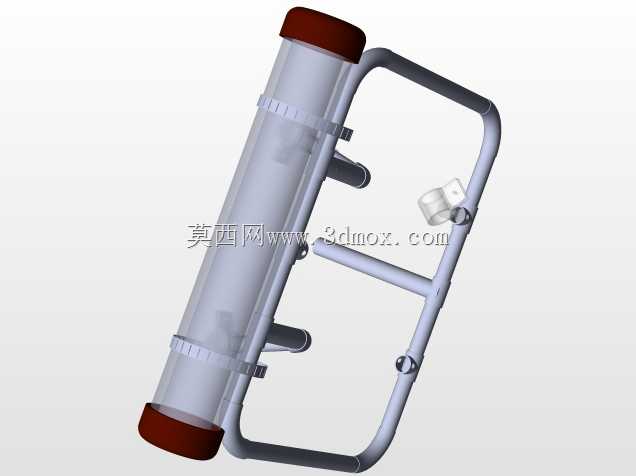

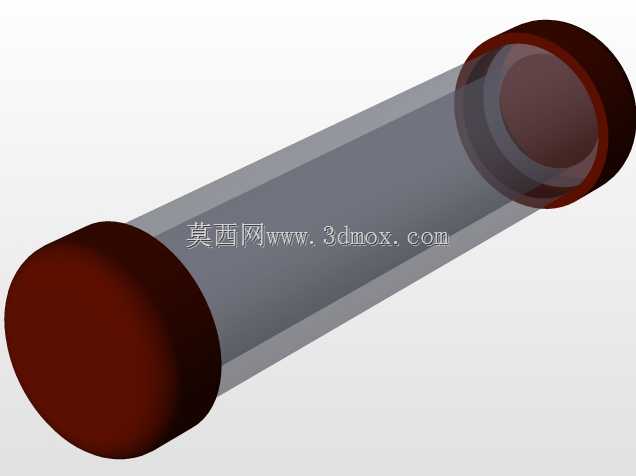

　　上部布置的三个透明密封舱是整套设备的核心承载单元，舱体采用透明硬质管材加工，两端通过带密封槽的端盖压紧O型密封圈实现水密，分别容纳控制电路、电池组与传感模块，透明舱壁的设计可以让运维人员直接观察内部器件的工作状态，无需频繁拆解舱体检查，大幅降低日常维护的工作量。舱体通过环形卡箍固定在框架上层的横向管路上，卡箍与管壁之间增设橡胶减震垫，既能抵消推进器运转产生的振动传递，也能避免卡箍长期紧压造成PVC管壁的应力开裂。

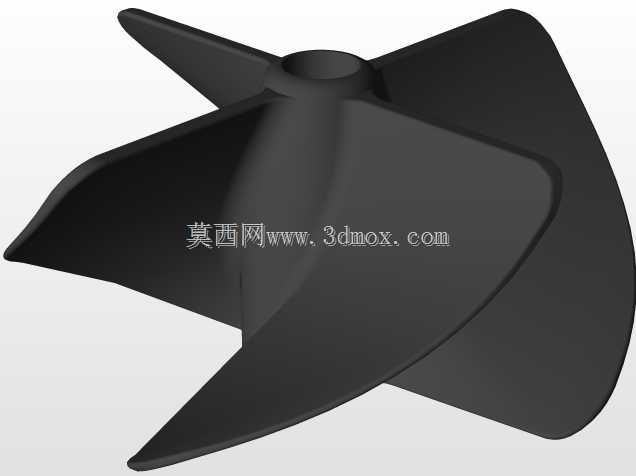

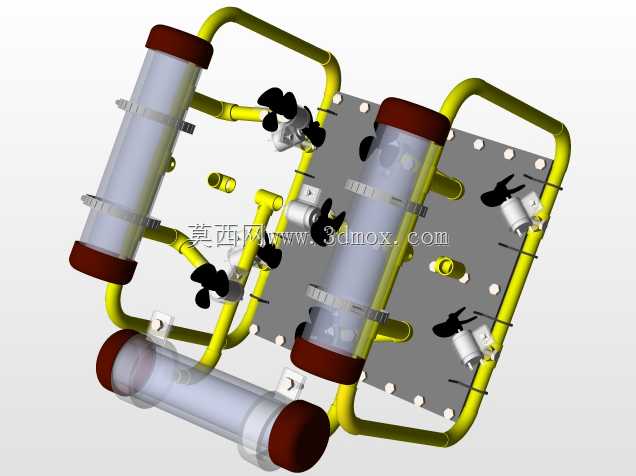

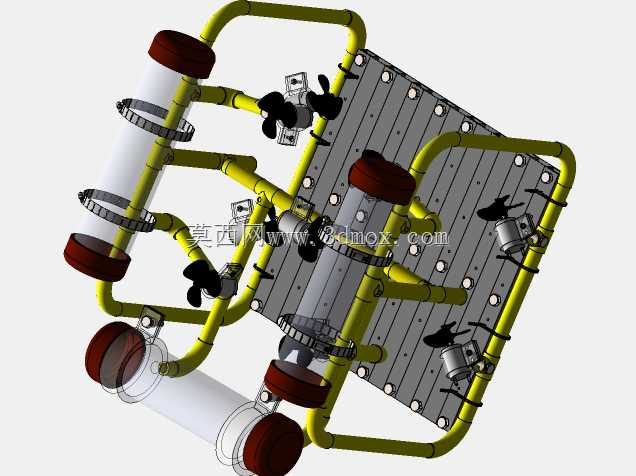

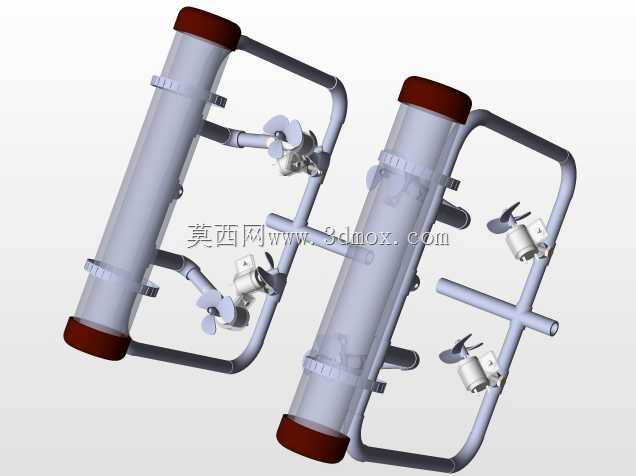

　　框架下层的安装底板是整机的作业承载平台，板面预留了矩阵式安装孔位，可根据不同作业场景快速更换搭载模块，包括水下摄像头、机械抓取爪、水质检测传感器、扫测声呐等不同外设，孔位间距采用通用安装标准，无需二次打孔改造即可适配多数市售水下作业配件。底板四角布置的四组推进器采用矢量布局，其中两组负责垂直方向的升沉与姿态调整，另外两组负责水平方向的进退与转向，推进器与框架之间通过L型支架连接，支架上预留了角度调节腰孔，可根据实际航行测试的推力表现微调推进器的安装角度，优化水下航行的机动性与抗流能力。

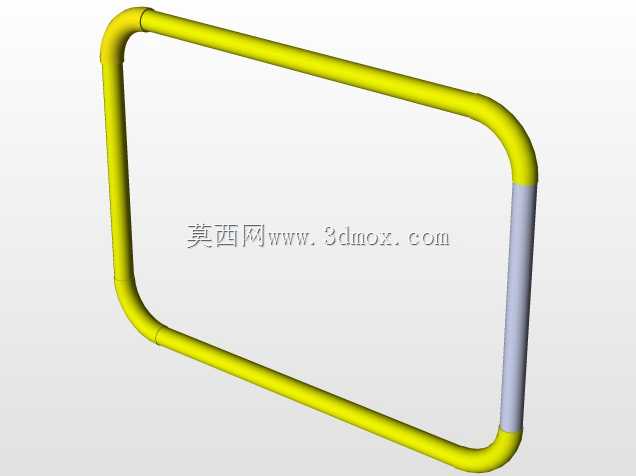

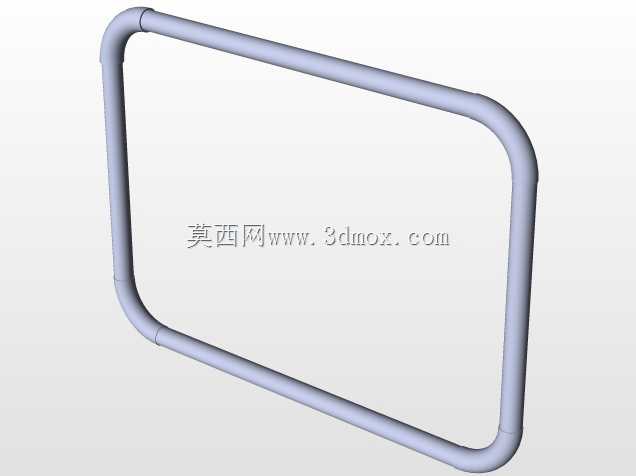

　　设计过程中重点考量了水下的重心与浮心匹配关系，所有密度较大的组件包括电池、推进器、搭载作业模块全部布置在框架下层，密封舱等浮力较大的组件布置在上层，让整机的重心始终位于浮心下方，形成天然的自稳力矩，即使在水下遭遇紊流冲击也能快速回正姿态，无需额外增加复杂的姿态调整算法即可保证航行稳定性。管路框架的所有直角转弯处均采用圆弧过渡弯头，一方面减少PVC粘接节点的应力集中，提升框架整体的抗冲击强度，另一方面也能降低框架在水下航行时的水流阻力，减少不必要的推力损耗。

　　从安装边界来看，整机外轮廓尺寸适配常规小型作业船的甲板搭载需求，无需额外的吊装设备即可完成布放与回收，框架外围没有突出的尖锐构件，布放过程中不会剐蹭作业船的船舷涂层，也能避免水下航行时勾挂水草、渔网等杂物。所有线缆均沿PVC框架的管路内壁走线，仅在设备连接位置预留防水接头出线，既减少了线缆在水中的拖拽阻力，也能避免线缆被水中杂物剐蹭破损，提升整套设备的水下运行可靠性。

　　密封舱端盖的设计充分考虑了反复拆装的使用需求，端盖与舱体之间采用快拆式抱箍锁紧，相比传统的螺栓紧固结构，开启与封闭的操作时间可缩短70%以上，方便作业人员快速更换电池或者调试内部电路，抱箍的锁紧力可通过侧面的调节旋钮调整，适配不同水深下的密封压力需求，在浅水域作业时可适当降低锁紧力减少密封圈的压缩形变，延长密封件的使用寿命。框架底部还预留了压载块的安装位，可根据不同水域的水密度、不同搭载模块的重量，灵活添加铅制压载块调整整机的浮力状态，保证潜器在水中可实现中性悬浮，减少推进器为维持深度产生的额外功耗，延长单次下潜的作业时长。
