研磨液泵用集装式机械密封结构

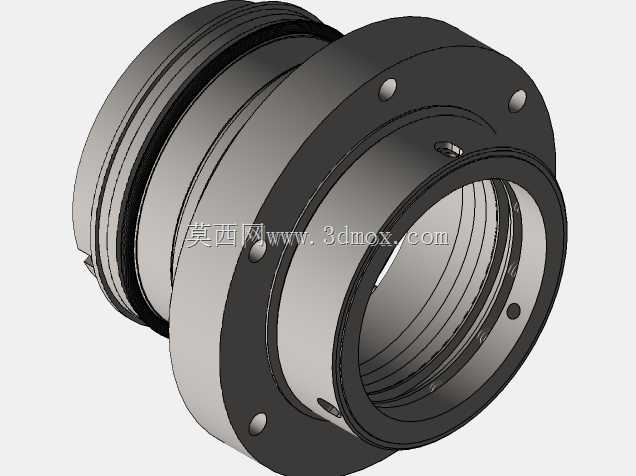

　　在湿法研磨、精密加工、半导体晶圆研磨这类工况里，研磨液输送泵的轴端密封一直是运维端的痛点——研磨液里混有微米级的硬质磨粒，普通填料密封或者单端面非集装密封很容易出现磨粒嵌入密封面、轴套磨损快、泄漏后磨粒进入轴承箱的问题，这套密封结构就是针对这类含固体颗粒的泵送介质设计的集装式机械密封。从结构布局来看，整体采用了分体式集装设计，出厂时已经将动环、静环、补偿机构、辅助密封圈、定位法兰预装为整体，现场安装时不需要额外调整弹簧压缩量，只需要将密封整体套入泵轴，通过法兰端的螺栓孔与泵的密封腔端面对接，拧紧固定螺栓后拆除预装的定位卡板即可完成安装，能大幅降低现场安装的人为误差，避免因为压缩量调整不当导致的密封面早期磨损或者密封失效。

　　密封的介质侧设置了第一道挡砂结构，在动环座的外圆设计了离心甩砂环，泵轴运转时，进入密封腔外侧的磨粒会被离心力甩到密封腔的内壁，顺着密封腔的回流孔回到泵腔内部，减少磨粒直接接触主密封面的概率；主密封面采用了硬对硬的摩擦副配对，动环和静环都选用了硬质合金材质，相比常用的碳石墨对碳化硅配对，硬对硬摩擦副在含固体颗粒的介质里不会出现颗粒嵌入软质材料导致密封面划伤的问题，能适应研磨液里高硬度磨粒的冲刷磨损。补偿机构设置在密封的大气侧，采用多组小弹簧均匀布置的结构，弹簧完全被隔离在介质之外，不会因为磨粒进入弹簧间隙导致弹簧卡滞、补偿失效的问题，弹簧的压缩量在预装时就已经通过定位件校准，不管是正向安装还是反向安装，

　　都能保证密封面的比压在设计范围内，不会因为泵轴的轴向窜动导致密封面比压波动过大。从安装边界来看，密封的轴套采用了台阶式设计，与泵轴配合的内孔设置了两道O型圈辅助密封，轴套的传动端通过紧定螺钉与泵轴固定，避免轴套与轴之间出现相对转动磨损轴表面；法兰端的安装孔采用了均匀分布的通孔设计，适配常规化工流程泵、研磨液输送泵的密封腔安装尺寸，密封的轴向总长度控制在常规集装密封的安装空间范围内，不需要对原有泵体的密封腔进行额外加工就能直接替换原有密封。在实际运行过程中，密封的冲洗接口可以接入外接清洁冲洗液，也可以利用泵出口的介质经过旋流分离器过滤后引入密封腔，形成正向的冲洗压差，进一步阻挡磨粒进入密封面之间；密封的大气侧设置了泄漏检测孔，

　　当主密封面出现微量泄漏时，泄漏液会从检测孔流出，运维人员可以通过检测孔的泄漏情况提前预判密封的使用寿命，避免突然泄漏导致的研磨液泄漏污染现场、或者磨粒进入轴承箱导致轴承损坏的问题。相比传统的非集装式机械密封，这套结构把所有易损件都集成在密封本体内部，更换时不需要拆解泵的联轴器、叶轮等部件，只需要拆开密封法兰的连接螺栓就能整体抽出密封，更换时间能缩短70%以上，对于需要连续运行的研磨生产线来说，能大幅降低设备停机维护的时间成本。设计过程中针对磨粒工况做了多处细节优化，比如所有与介质接触的金属部件都采用了不锈钢材质，避免长期接触研磨液出现锈蚀，导致部件卡滞；动环和静环的密封面采用了高精度研磨加工，平面度控制在0.0009mm以内，保证运转时密封面的贴合度，减少泄漏量；辅助密封圈都采用了耐磨损的氟橡胶材质，适配研磨液里常见的水性、弱碱性切削液成分，不会因为长期接触介质出现溶胀、老化失效的问题。
