户外立式自助存取款终端机箱结构设计

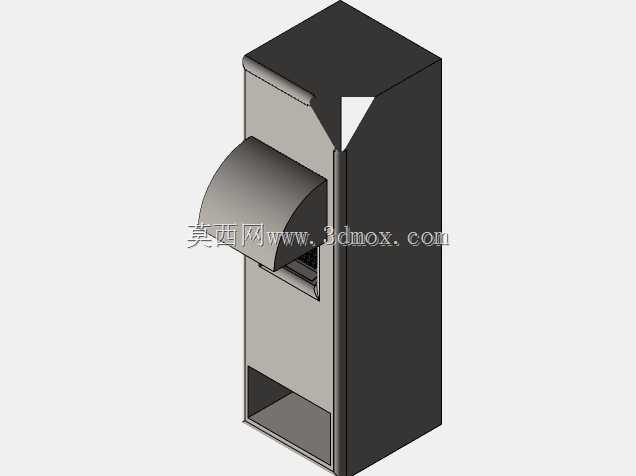

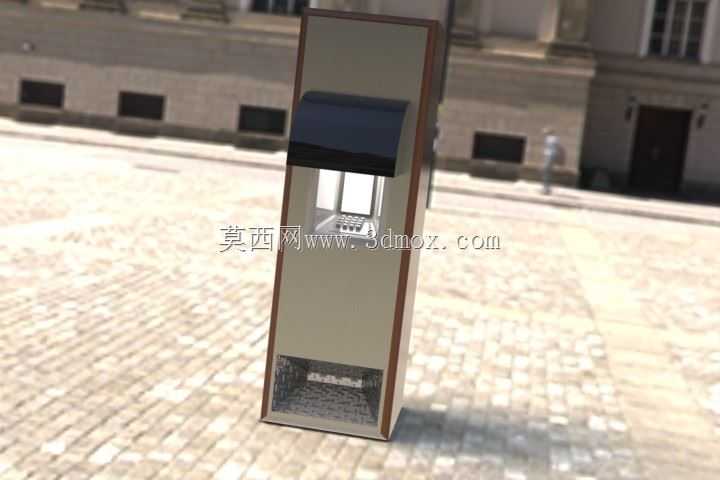

　　日常在商圈临街点位、社区出入口、银行网点外墙布设的自助存取款设备，其外层机箱是承载内部功能模块、抵御户外复杂环境、对接用户操作界面的核心结构载体，本次设计的立式自助取款机箱，完全围绕户外半开放场景的实际使用需求展开结构规划。从安装边界来看，这类设备多采用落地式安装，底部预留120mm高度的混凝土基础找平空间，机箱整体高度控制在1750mm，宽度580mm，厚度720mm，既保证成年用户站立操作时的视线高度与操作面板齐平，也能适配多数户外穿墙安装的预留洞口尺寸，单侧预留30mm的安装调节间隙，方便现场施工时的对位固定。机箱主体采用1.5mm厚冷轧钢板折弯焊接成型，外框边缘做R8mm的圆弧包边处理，避免安装维护过程中划伤施工人员，

　　也能降低户外行人意外磕碰的伤害风险。正面操作区域做内凹120mm的操作腔设计，上方加装向外延伸150mm的遮光防雨檐，檐体下沿贴附黑色哑光遮光条，既可以避免正午阳光直射操作屏幕导致的反光看不清界面问题，也能在小雨天气阻挡雨水直接淋洒到密码键盘、插卡口、出钞口等核心功能部件上，操作腔底部预留3个直径10mm的泄水孔，即便有少量雨水飘入也能自然排出，不会在腔体内积留浸泡电路元件。设计过程中优先考虑内部模块的安装维护便利性，机箱后侧采用整面可拆卸的检修门结构，检修门与箱体之间加装三元乙丙橡胶密封胶条，配合三点式连杆锁具，防护等级达到IP54，可有效阻挡户外扬尘、喷淋雨水进入箱体内部；检修门内侧预留20mm厚度的保温棉安装位，

　　北方低温区域布设时可加装保温层配合内部温控模块，保证箱内温度维持在电子元件正常工作的0-40℃区间，避免低温导致的屏幕失灵、钞路机构卡滞问题。机箱内部做分层结构规划，上部区域预留显示屏、密码键盘、非接卡模块的安装支架位，支架采用可调节孔位设计，可适配15寸到19寸不同规格的工业显示屏安装，安装孔位遵循VESA标准孔距，降低后续配件替换的适配成本；中部区域为钞箱、工控主机的安装仓，底部加装承重200kg的滑动托盘，维护时可将托盘整体拉出，无需探身进入箱体内部即可完成钞箱更换、主机检修操作，托盘两侧加装阻尼滑轨，推拉过程无明显异响，也能避免拉出时惯性过大导致设备滑落；下部区域为电源模块、温控风扇、防雷模块的安装位，独立设置走线槽，

　　强电弱电分离布线，间距保持在30mm以上，避免电磁干扰影响读卡、交易信号的稳定传输。考虑到户外使用的防破坏需求，机箱正面操作区的透明防护板采用5mm厚的聚碳酸酯板材，抗冲击强度是普通玻璃的20倍以上，可抵御普通硬物敲击；密码键盘区域加装独立的金属防窥罩，罩体两侧做挡边设计，站在用户侧后方1.5米外无法看清键盘输入动作，符合金融设备的安全防护规范。机箱底部预留4个M16的膨胀螺栓固定孔，安装时通过膨胀螺栓与地面基础牢固连接，整体抗风等级达到10级，可抵御沿海区域的大风天气，不会出现倾倒风险；箱体外壳表面采用户外塑粉静电喷涂工艺，涂层厚度控制在80-100μm，经过盐雾测试可保证5年以上不出现锈蚀、掉漆问题，适配户外长期日晒雨淋的使用环境。在细节结构处理上，插卡口、出钞口的位置都加装了防撬金属护圈，护圈与箱体之间采用内六角防盗螺栓固定，从外部无法直接拆卸；机箱顶部预留吊装孔，方便设备运输、安装时的吊装作业，吊装孔加装橡胶堵头，日常使用时封堵避免雨水从吊装孔渗入箱体。这类机箱结构除了应用在银行自助取款设备上，也可通过调整内部安装孔位，适配自助缴费终端、政务自助办理终端、景区自助售取票机等同类户外立式自助设备的结构需求，具备较强的结构通用性。
