车用点火系统火花塞结构三维建模

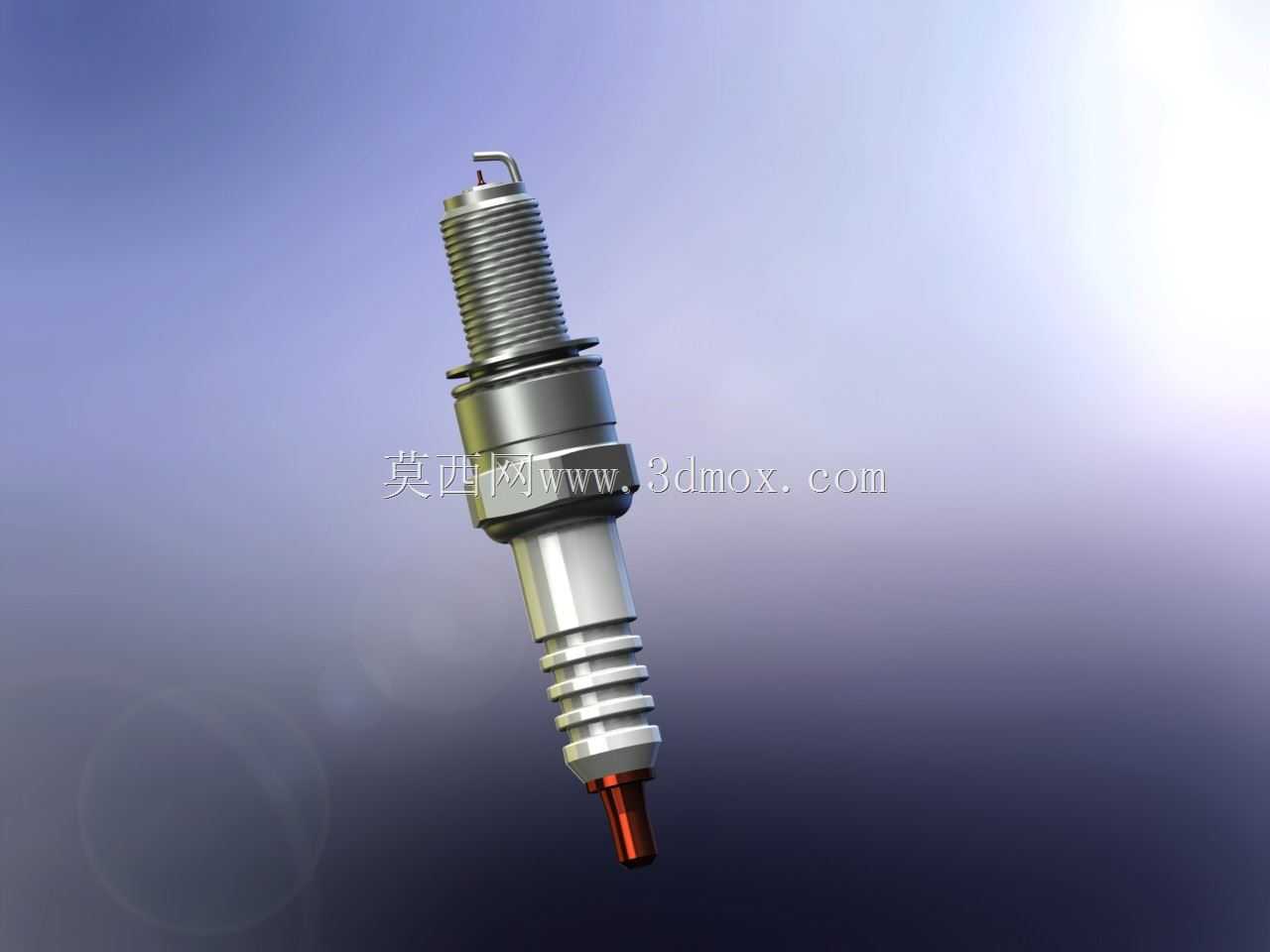

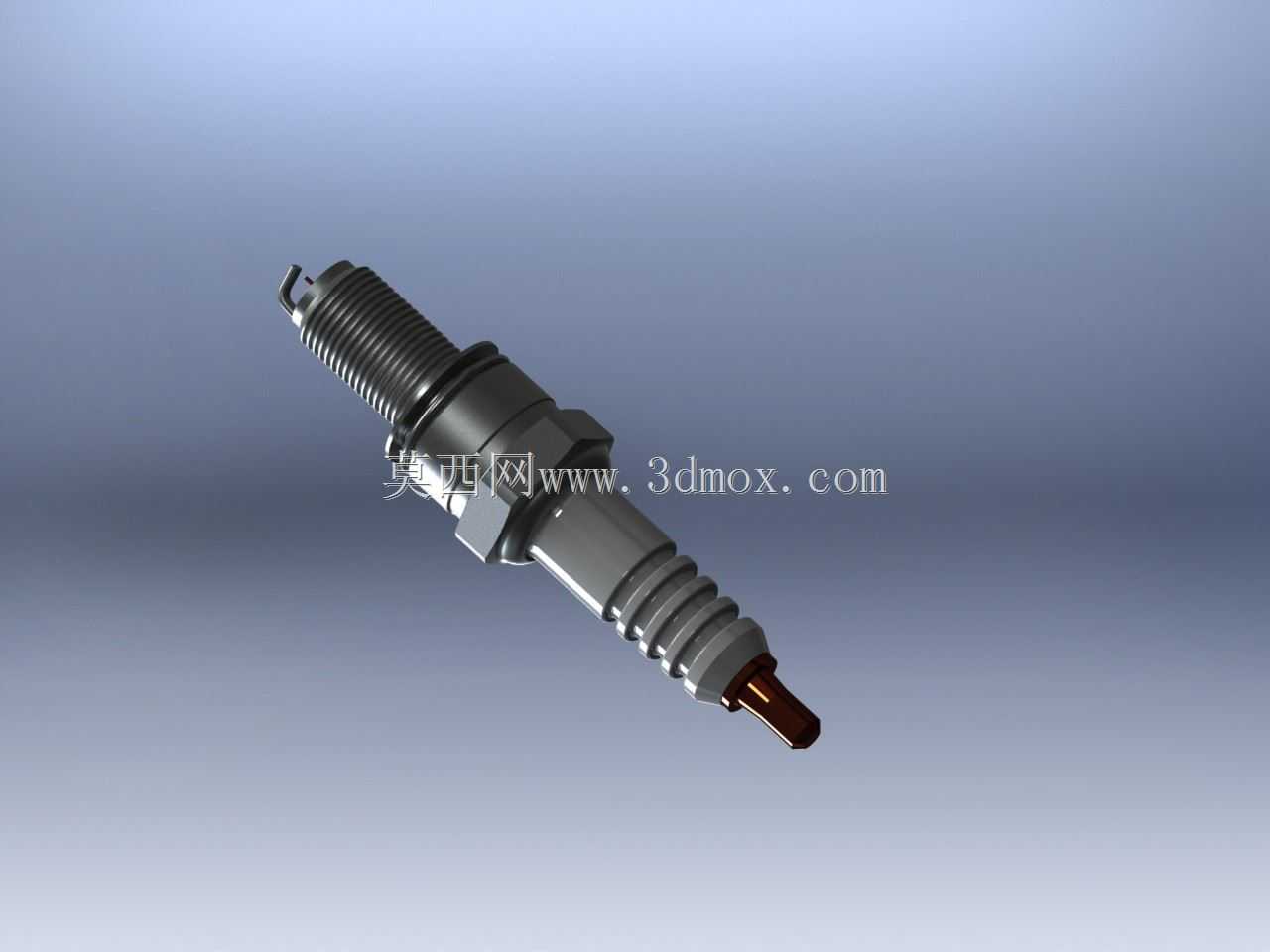

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始相位的核心执行部件，这套三维结构完整还原了量产车用火花塞的全部装配特征，覆盖从接线端到点火端的所有功能段结构，可直接用于点火系统匹配校核、发动机周边部件干涉检查、维修拆装模拟等工程场景。从实际装车工况来看，火花塞的安装位置直接嵌入发动机气缸盖的燃烧室内，下部电极段直接暴露在高温高压的燃烧气体环境中，上部接线端则与点火线圈输出端连接，承担将高压脉冲电流导入燃烧室、击穿电极间隙产生电火花的核心功能，其结构可靠性直接影响发动机的点火稳定性、燃烧效率与排放表现。建模过程中首先明确了安装边界的约束条件：上部的六角螺母段采用标准对边尺寸设计，匹配常用火花塞套筒的拆装空间，

　　拧紧时的受力面做了圆角过渡处理，避免反复拆装造成的边角崩损；中段的螺纹段采用公制细牙螺纹设计，螺纹长度严格匹配气缸盖的安装孔深度，既保证旋入后电极端的突出量符合燃烧室设计要求，又避免螺纹过长触碰气门或活塞顶部造成运动干涉。螺纹上方的密封垫圈采用金属叠片结构建模，还原了实际产品中密封高温燃气、分散拧紧应力的作用，安装时垫圈的压缩量控制在合理区间，既保证燃烧室的密封性，又避免拧紧力矩过大造成螺纹滑牙或陶瓷体开裂。中段的陶瓷绝缘体部分采用多段棱纹结构设计，这部分结构并非单纯的造型装饰，实际工程中棱纹结构可以增加绝缘体表面的爬电距离，避免高压电在接线端与壳体之间产生表面闪络，同时棱纹结构也能提升陶瓷体与金属壳体之间的结合强度，

　　承受缸内燃烧产生的高频振动与温度交变冲击。建模时还原了陶瓷体与金属壳体之间的滚压封装结构，这部分是火花塞生产过程中的核心装配工序，通过金属壳体的冷滚压变形将陶瓷体牢牢固定，同时保证内部的密封性能，避免高温燃气从壳体与陶瓷体的间隙中泄漏。下部的电极结构分为中心电极与侧电极两部分，中心电极从陶瓷体内部延伸至端面，侧电极焊接在金属壳体的下端面，两者之间的点火间隙按照量产常用值设定，建模时保留了电极端部的细小倒角，还原实际产品中为了提升点火可靠性、减少电极烧蚀做的端部处理。中心电极内部的导电密封结构、电阻层也做了简化但符合工程逻辑的建模，还原了火花塞抑制点火电磁干扰的功能结构，避免点火脉冲对车载电子设备造成电磁干扰。从设计思路上看，

　　整套模型的结构拆分完全按照实际产品的装配层级展开，金属壳体、陶瓷绝缘体、中心电极、侧电极、密封垫圈、接线螺母都作为独立的建模特征存在，可直接用于生成工程图纸、做装配公差分析，也可以导入发动机整机模型中做动态干涉检查，比如在活塞运动到上止点时，校核电极端与活塞顶部燃烧室凹坑的安全距离，在气门最大升程时校核与电极的间隙，避免运动过程中发生碰撞。在维修培训场景中，这套模型也可以用于演示火花塞的拆装流程、讲解不同热值火花塞的结构差异，帮助维修人员理解安装力矩、螺纹密封、电极间隙调整对发动机运行的影响。建模过程中对所有过渡圆角、倒角都做了符合工艺要求的处理，没有出现尖锐的工艺死角，金属壳体的表面纹理、陶瓷体的绝缘段特征、电极的金属质感都按照实际产品的外观特征还原，既满足结构设计的精度要求，也能用于渲染展示、产品说明等场景。需要注意的是，不同排量、不同压缩比的发动机对火花塞的螺纹长度、热值、电极间隙要求存在差异，这套模型的尺寸基准采用主流小排量乘用车的通用规格，在用于特定机型匹配时，可以根据气缸盖的安装孔深度、燃烧室形状调整螺纹旋入长度与电极突出量，保证点火核心位置处于燃烧室的最优点火区域，让火焰传播距离最短，提升燃烧效率，减少爆震倾向。
