锅炉用弹簧杠杆式姆安全阀三维结构设计

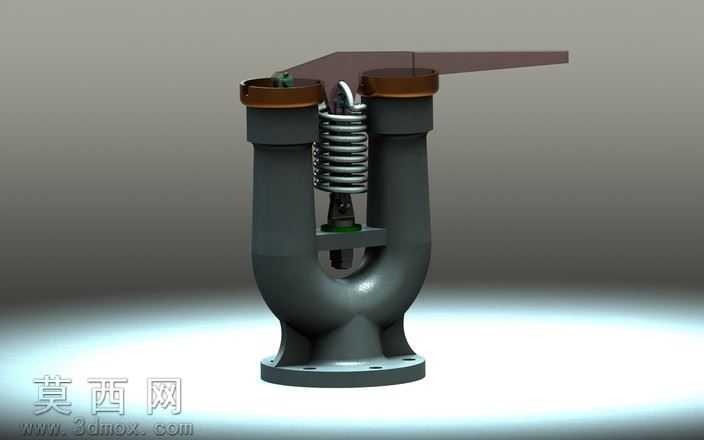

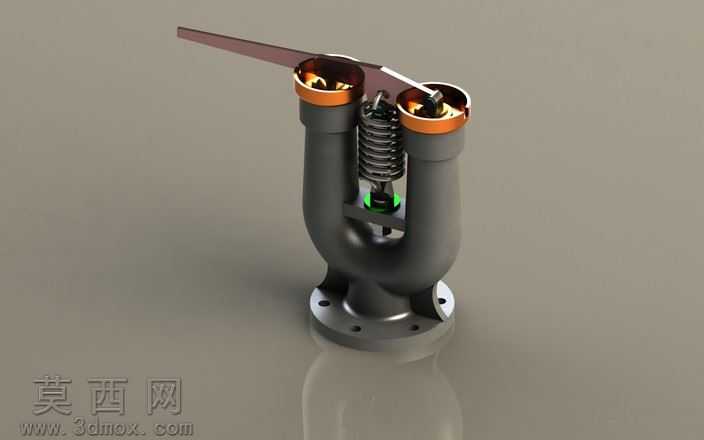

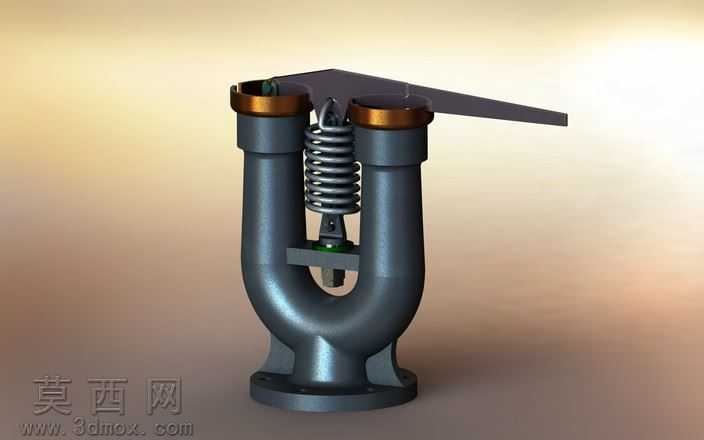

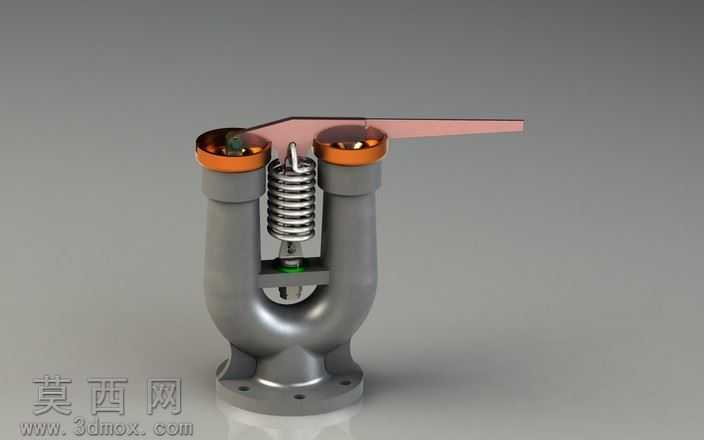

本作品为锅炉配套的弹簧杠杆式安全阀三维建模成果，建模过程中严格遵循压力容器安全附件的设计规范，先通过草图绘制完成阀体U型流道的轮廓线，采用扫掠、放样命令生成一体成型的阀体基体，底部法兰盘按照管路连接标准预留螺栓安装孔，法兰密封面做凸起加工结构还原，保证与锅炉管路对接的密封可靠性。建模时对内部流道做平滑过渡处理，避免蒸汽流通时出现涡流阻力，保障泄压过程的蒸汽排放顺畅。模型的核心泄压结构采用弹簧加载配合杠杆手动触发的组合设计，中部的调压弹簧单独建模还原螺旋圈数、线径与端圈并紧结构，弹簧上下端设置定位座，下端定位座与阀瓣做同轴配合，阀瓣密封面采用锥面贴合结构，还原金属硬密封的接触形态，保证超压起跳时的密封可靠性与复位密封性。上部的杠杆结构做了手柄加长设计，还原手动泄压测试的操作形态，杠杆与阀体顶部的两个支撑柱做铰接配合，支撑柱顶部的铜质密封压盖单独赋予铜合金材质，与阀体的铸钢材质形成明确区分。渲染阶段采用工业产品级写实渲染流程，阀体主体赋予哑光铸钢材质，调整表面粗糙度参数还原铸造件的细微磨砂质感，弹簧赋予抛光弹簧钢材质，表现金属冷加工后的亮面反光效果，顶部压盖赋予黄铜材质，调整金属度与反射参数还原铜件的暖调金属光泽，杠杆手柄做红铜色防锈涂层材质处理，底座法兰做氧化发蓝的表面处理效果。场景搭建采用浅灰色无缝背景，布置三点布光系统，主光从侧上方打亮阀体主体结构，辅光弱化阴影死黑区域，轮廓光勾勒阀体边缘轮廓，突出U型阀体的曲面形态与内部弹簧、阀瓣的装配关系，底部添加柔和投影增强模型的立体感与真实感。建模过程中所有零部件均做参数化约束，可通过调整弹簧预紧力参数、杠杆力臂长度适配不同锅炉的额定工作压力需求，各配合部位均添加同轴、重合等装配约束，还原真实产品的装配关系，可直接用于装配干涉检查、工作原理演示与工程图导出，完整呈现了弹簧杠杆式安全阀的结构特点与工作逻辑，清晰展示了超压时蒸汽顶起阀瓣压缩弹簧、沿两侧流道泄压的工作路径，也还原了手动扳动杠杆强制泄压测试的操作结构。
