锅炉给水止回式检查阀三维结构设计

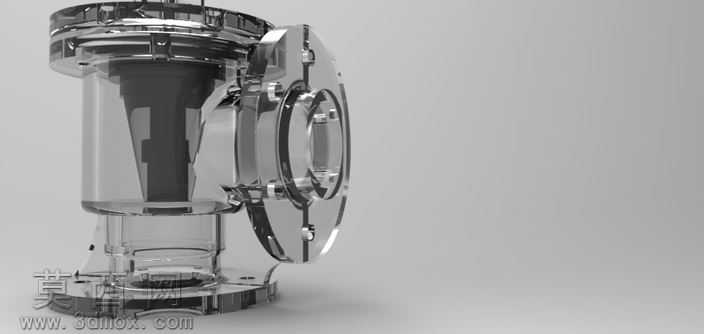

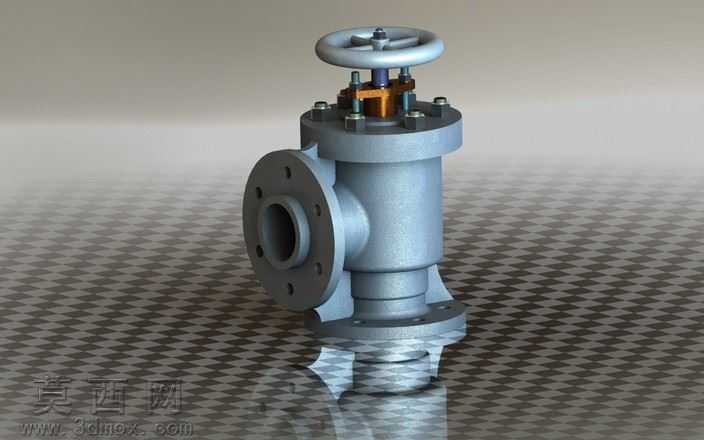

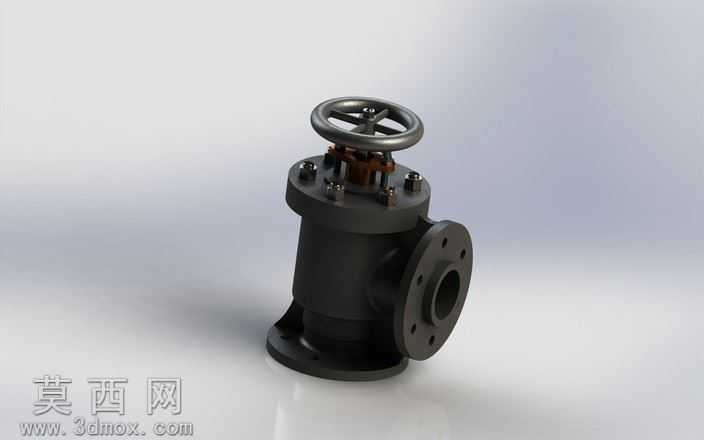

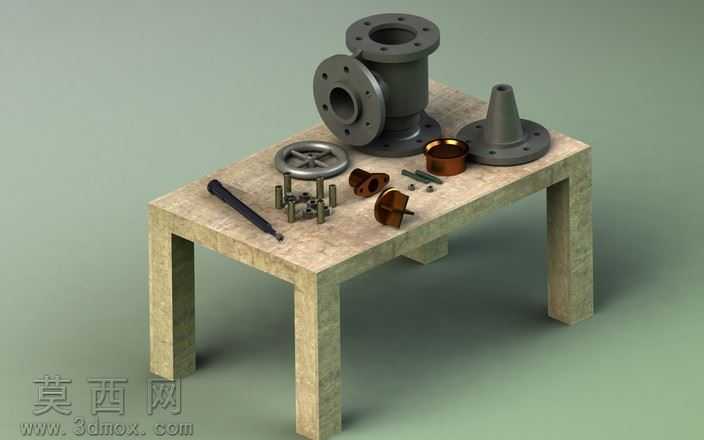

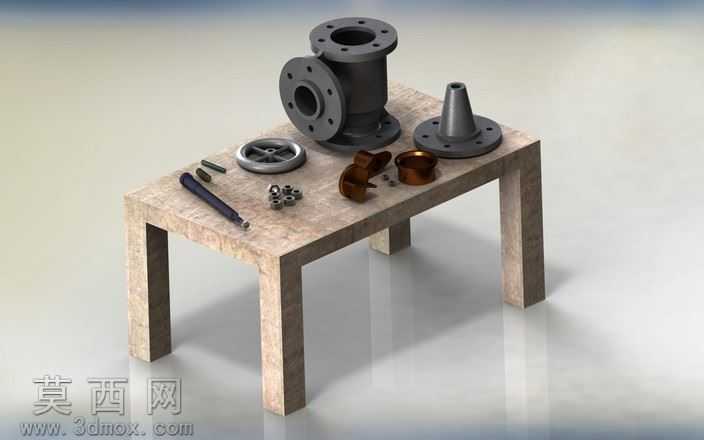

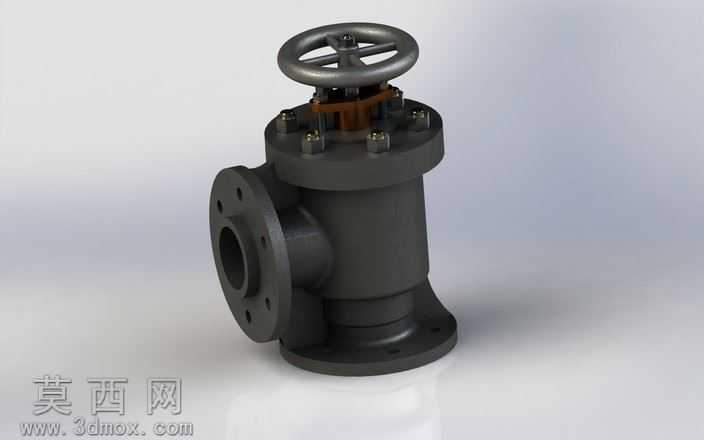

本模型为锅炉给水系统专用的检查阀三维设计作品，建模阶段采用SolidWorks完成全参数化零件构建与虚拟装配，首先依据锅炉给水工况的功能需求拆解结构组成，依次完成手轮、阀杆、启闭件、阀座、带双法兰的直角式阀体、密封压盖、紧固件等所有独立零件的建模，建模过程中严格遵循机械设计公差配合要求，对阀杆与压盖的滑动配合面、阀瓣与阀座的密封贴合面、法兰连接的螺栓孔位均做了精确的尺寸约束，确保各零件装配后无干涉、可模拟真实的启闭运动逻辑。渲染阶段采用Keyshot完成可视化效果制作，为阀体等铸钢部件赋予哑光金属材质，模拟工业铸件的细腻磨砂质感，为手轮赋予铸铁材质、密封件赋予橡胶材质、紧固件赋予镀锌亮面金属材质，通过材质参数的精细调整区分不同零件的材质属性；场景采用碳纤维纹理工作台作为承载面，添加柔和的环境反射效果，通过多光源布光突出阀门的结构轮廓与装配细节，最终渲染图清晰呈现阀门的外部形态与顶部外露的传动结构。结构设计上采用直角式双法兰布局，侧部法兰用于接入锅炉给水进水管路，底部法兰用于连通锅炉进水端，顶部设置手轮式手动调节机构，内部集成止回结构，可在锅炉蒸汽压力作用下自动阻断回水通路，避免水倒流回供水管路，同时可通过顶部手轮手动控制阀瓣的开度，实现给水流量的调节与通路启闭，阀座从阀体内部顶部装入的设计简化了后期维护的拆装流程，整体结构紧凑，适配锅炉给水系统的安装空间与工况需求。设计思路围绕锅炉给水的保压、防回水核心需求展开，摒弃了常规直通阀的布局形式，采用直角转角结构适配锅炉侧部进水的安装场景，将止回功能与手动调节功能集成于同一阀体内，减少管路连接节点，降低泄漏风险，建模过程中对内部流道做了平滑过渡处理，减少给水流动阻力，所有连接法兰的尺寸均遵循行业通用管路连接标准，可直接适配常规规格的给水管道，外露的传动结构做了防护设计，避免运行过程中积灰卡滞，整体模型完整还原了该类检查阀的全部结构细节，可用于产品结构展示、安装模拟、教学演示等场景。
