ARCOL HS-25型固定电阻器安装结构

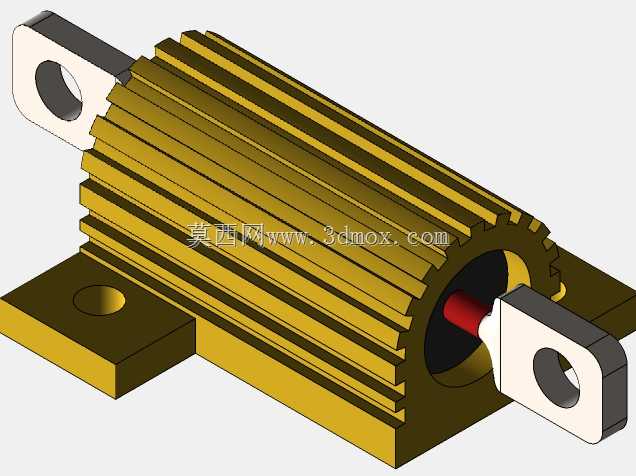

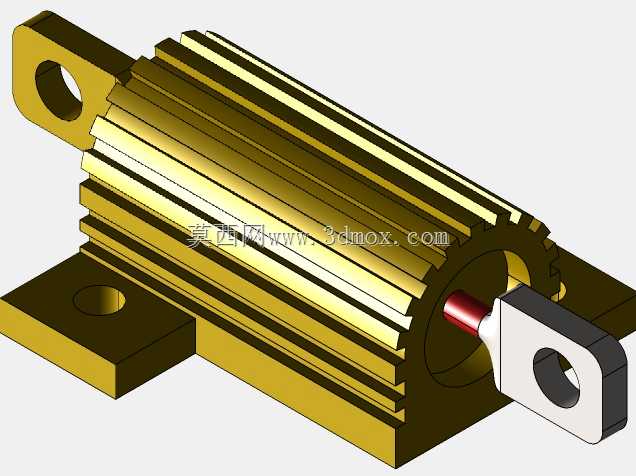

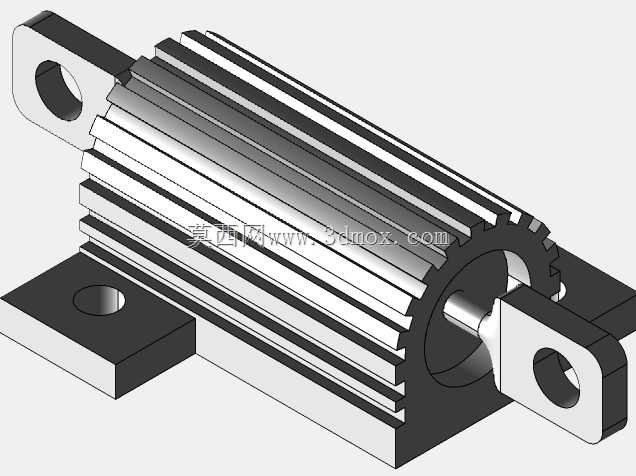

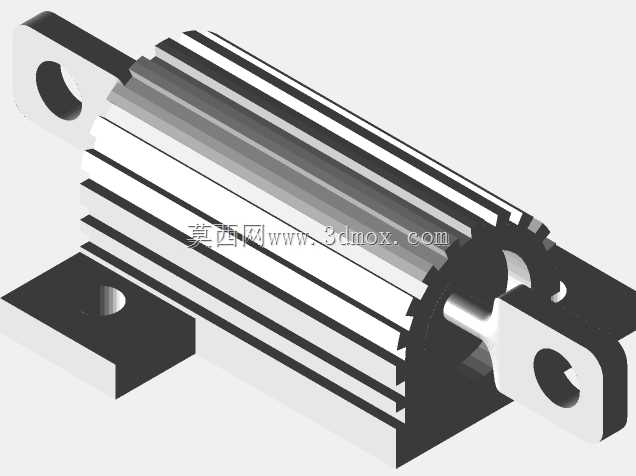

　　在工业电控系统、大功率电源设备、伺服驱动回路以及制动能耗泄放回路中，功率型固定电阻是承担限流、分压、能耗制动、负载匹配的核心无源器件，ARCOL HS-25作为常规25W功率等级的铝壳绕线电阻，其安装结构的标准化设计直接决定了设备装配效率、散热可靠性与长期运行稳定性。这款电阻的主体采用带轴向散热鳍片的铝合金挤压外壳，外壳表面做金色阳极氧化处理，既提升了表面辐射散热效率，也能在潮湿、多粉尘的工业现场形成可靠的抗氧化防护层，避免外壳锈蚀导致的接地异常或散热性能衰减。电阻的核心发热体为缠绕在陶瓷绝缘骨架上的合金电阻丝，骨架与铝壳之间填充高导热绝缘灌封材料，将电阻丝工作产生的热量快速传导至外壳鳍片，再通过自然对流或强制风冷将热量散出，保证电阻在额定功率下长期工作时，表面温度控制在绝缘材料允许的阈值范围内，避免电阻丝过热老化、阻值漂移。

　　从安装边界来看，这款电阻采用底部安装座加端部固定耳的双重安装结构，底部的方形安装座带有沉头安装孔，可通过M4规格的螺栓直接固定在设备的金属安装板、电控箱安装梁或者专用散热型材上，安装时需保证安装面的平面度不大于0.1mm，必要时可在安装面之间填充导热硅脂，进一步降低接触热阻，提升散热效率。电阻两端的引出端采用镀锡铜质接线端子，端子带有圆形接线孔，可适配M5规格的接线螺栓，能够可靠压接6平方毫米以内的多股铜芯导线，满足25W功率下最大持续电流的载流要求，端子与铝壳之间设置耐高温绝缘隔套，避免接线时导线毛刺、金属碎屑导致的极间短路或对外壳短路故障。

　　在结构设计思路上，这款电阻的尺寸完全遵循行业通用的安装尺寸规范，同功率等级的不同品牌电阻可实现直接互换，无需重新调整设备上的安装孔位，大幅降低了设备维护时的备件替换成本。外壳的鳍片采用轴向平行排布设计，在自然对流场景下，热空气可顺着鳍片间隙顺畅上升，形成稳定的烟囱散热效应，在强制风冷场景下，顺着鳍片方向的冷却风可直接带走鳍片表面的热量，风阻更小，散热效率更高。两端的安装耳与底部安装座为一体挤压成型结构，不存在焊接或铆接带来的连接松动风险，在设备存在振动的工况下，比如工程机械、移动设备、轨道交通车载设备中，能够长期保持安装牢固，不会出现电阻移位、接线端子受力拉脱的问题。

　　在实际选型应用中，需要注意这款电阻的安装空间预留：电阻本体的径向最大尺寸需要与周边其他元器件保持至少10mm的散热间距，避免周边器件的热量叠加导致电阻工作温度超标；接线端子处需要预留至少15mm的导线弯曲空间，方便接线操作与后期维护；若电阻安装在封闭的电控箱内，需要根据电控箱的总发热量核算通风口面积，必要时加装散热风扇，保证箱内环境温度不超过电阻的额定工作温度上限。在制动电阻应用场景中，需要根据变频器的制动频率、制动功率核算电阻的实际功率冗余，通常需要预留1.5-2倍的功率余量，避免长时间连续制动时电阻过热烧毁。这款电阻的结构设计也充分考虑了自动化装配的需求，底部安装座的定位面平整，可适配自动化产线的吸盘取料、螺栓自动锁付工艺，两端的接线端子高度一致，可适配自动接线机的端子压接工序，能够有效提升大批量设备生产时的装配效率，减少人工装配带来的质量不稳定问题。
