ARCOL HS-10型铝壳固定电阻器结构设计

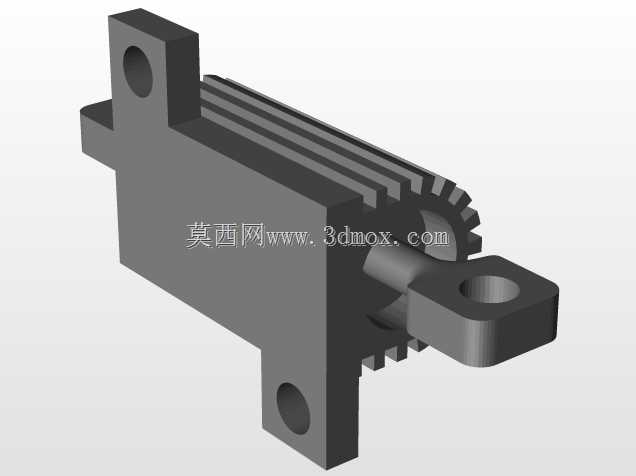

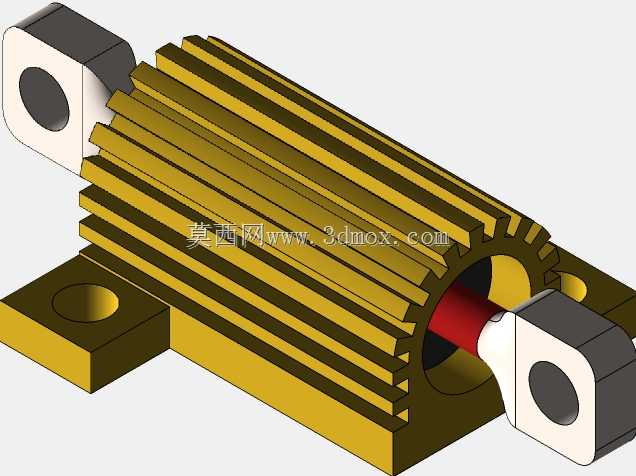

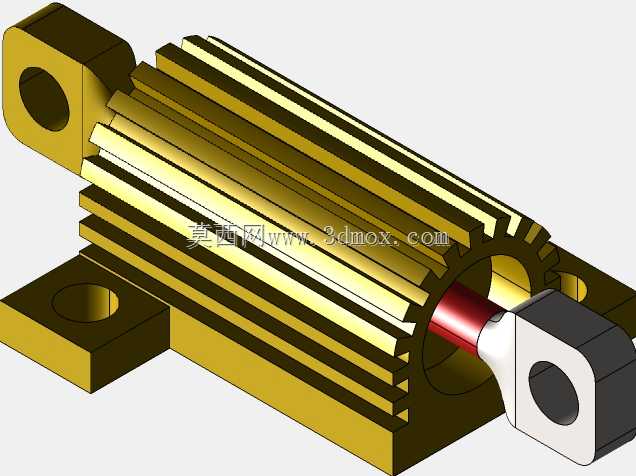

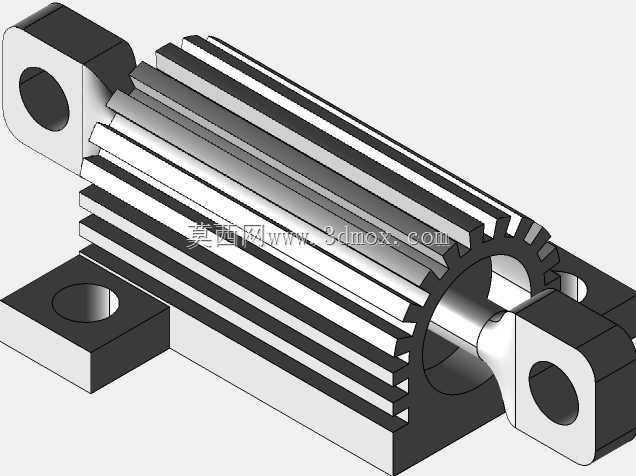

　　在工业电气控制、大功率电源、伺服驱动系统以及各类负载测试设备中，功率型固定电阻是不可或缺的被动元器件，承担着限流、分压、能耗制动、浪涌吸收等核心作用，ARCOL HS-10这款电阻的三维结构设计，完全围绕大功率工况下的可靠运行需求展开，从结构选型到安装边界的设定，都贴合工业现场的实际装配与使用要求。这款电阻采用轴向带安装支架的结构形式，主体散热外壳为多鳍片铝质结构，区别于普通碳膜电阻的光滑封装，密集的轴向散热鳍片直接增大了与空气的接触面积，在自然对流冷却条件下就能快速将电阻工作时产生的热量导出，避免电阻芯体因长期过热出现阻值漂移、绝缘老化甚至烧毁的问题，鳍片的排布方向顺着电阻轴向延伸，在有强制风冷的机柜内，

　　气流可以顺着鳍片间隙顺畅流通，进一步提升散热效率，适配10W功率等级下的长期连续工作需求。电阻两端的安装支架是结构设计里的重点考量部分，不同于无支架的轴向引线电阻，这款电阻的两端支架采用带安装孔的折弯金属结构，其中一端为一体式压铸成型的带孔固定耳，另一端为分体式压接的接线端子支架，两个支架的安装孔处于同一安装基准平面，孔位的同轴度、平面度公差在建模时做了严格约束，保证安装时电阻主体不会出现翘曲，避免长期受安装应力导致外壳变形、内部芯体受损。接线端的结构设计兼顾了导电可靠性与绝缘防护，电阻芯体的引出端与金属接线端子之间采用压接加焊接的双重连接结构，端子外部套有绝缘护套，既可以防止接线时误触带电部位，

　　也能避免相邻元器件之间的爬电距离不足引发的绝缘故障，端子的接线孔尺寸适配常规的冷压端子与螺栓接线规格，不需要额外加工转接件就能完成现场接线。从安装边界来看，这款电阻的整体外形尺寸严格遵循行业通用的HS系列功率电阻安装规范，主体圆柱部分的外径、鳍片的外圆尺寸、两端支架的伸出长度、安装孔的中心距都做了标准化设定，可以直接替换同规格的其他品牌同型号电阻，不需要改动设备上的安装孔位，在设备升级、备件替换时具备极强的通用性。建模过程中，对电阻内部的芯体填充结构也做了还原，铝壳内部与电阻芯之间填充有高导热的绝缘填充材料，既可以将芯体的热量快速传导到铝壳上，也能实现芯体与外壳之间的可靠绝缘，保证外壳在正常工作时不带电，满足电气安全规范的要求。

　　在实际应用场景中，这类电阻常被安装在变频器的制动回路里，当电机快速减速时，电机回馈的能量通过制动电阻转化为热能消耗掉，避免变频器直流母线电压过高压毁器件，此时电阻会在短时间内产生大量热量，铝壳鳍片的散热结构可以快速将热量散出，配合安装支架与设备安装板之间的金属接触，还能通过安装板传导一部分热量，进一步提升过载耐受能力。在大功率开关电源中，这类电阻也常作为泄放电阻使用，在电源断电后快速泄放掉滤波电容上存储的电荷，避免维护人员触电，此时要求电阻具备长期稳定的阻值特性，结构上的密封设计可以避免车间内的粉尘、潮气侵入电阻内部，保证长期使用下阻值不发生偏移。在建模时，对各个部件的装配关系做了精准的约束，铝壳鳍片的拔模角度、支架的折弯圆角、接线端子的倒角都按照实际加工工艺做了还原，没有出现工艺上无法实现的尖角、零壁厚结构，导出的三维模型可以直接用于设备的装配干涉检查、散热仿真模拟，结构设计人员在做机柜布局时，可以直接将该模型导入装配体，核对安装空间、接线空间是否足够，避免实际生产装配时出现元器件与其他结构件干涉的问题。两端安装支架的厚度、安装孔的孔径都按照标准紧固件的尺寸做了匹配，选用对应规格的螺栓就可以完成牢固固定，不需要额外定制紧固件，降低设备的物料采购成本。电阻表面的标识区域在建模时也预留了位置，实际产品上会标注阻值、功率、公差等参数，方便现场安装人员识别核对，避免错装不同参数的电阻引发设备故障。
