多通路集成式流体导体连接基座结构

　　在流体输送控制系统的管路布设场景里，这类多通路集成的连接基座是管路分流、合流环节的核心承载构件，常应用在液压动力单元、气动控制回路、中小型流体分配工位中，替代传统多接头拼接的分散式连接结构，减少管路接头数量的同时降低泄漏点风险。从实际使用场景来看，这类构件多安装在设备阀组安装面、动力站侧壁或者工艺管路的中转节点，承担不同压力、不同流向流体的导通转接作用，部分带侧向接口的结构还可直接加装压力检测、流量调节的嵌入式元件，无需额外增设转接块。

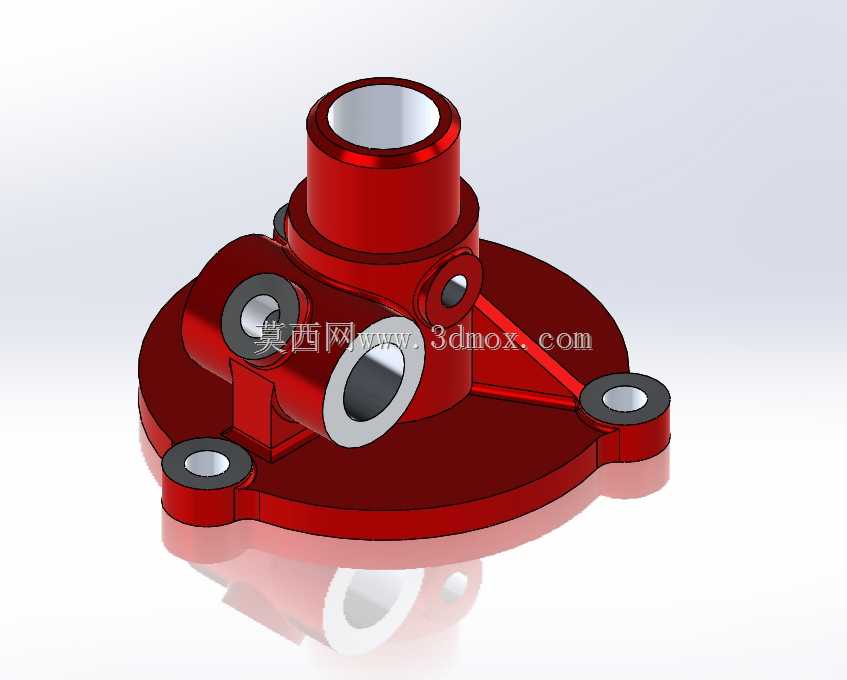

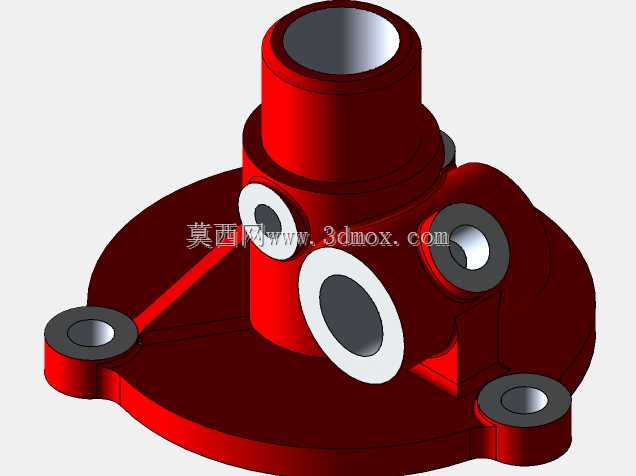

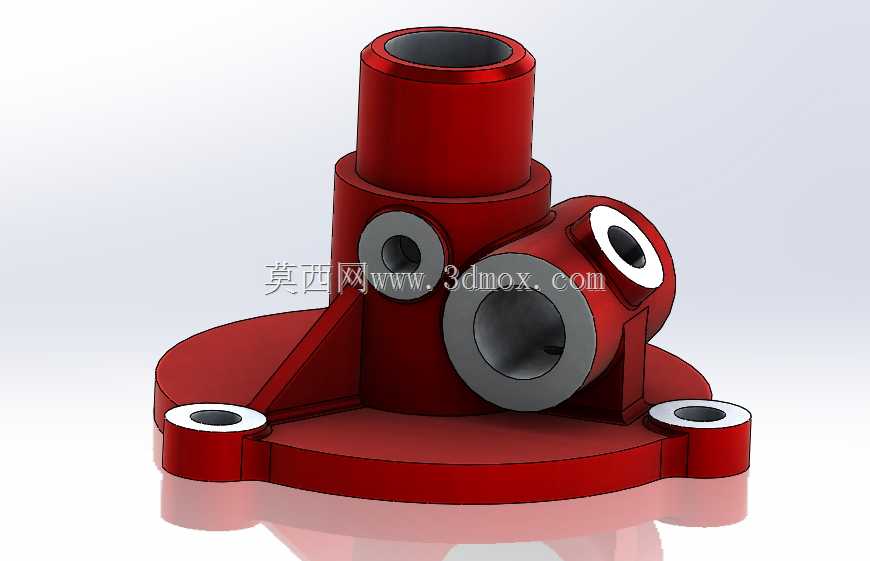

　　从结构功能特性来看，主体采用一体式铸造成型后做机加工的工艺路线，底部带三个均布安装凸台的法兰盘作为整个构件的安装基准，每个凸台上加工有贯通的安装光孔，可通过内六角螺栓直接固定在安装基面，法兰盘与主体立筒之间设置了三角形加强筋，抵消侧向管路连接时产生的倾覆力矩，避免长期受管路振动影响出现连接松动。主体上部的直立通腔作为主流道，承担主通路流体的导通，侧壁分布的四个不同通径的接口分别对应不同支路的连接需求，其中大口径侧接口为主支路分流口，其余三个小口径接口可接控制管路、检测仪表或者小流量支路，所有接口的端面都加工有密封槽安装位，可适配O型圈或者组合密封垫，保证接口连接后的密封性能，接口内孔与主流道的相贯处做了圆角过渡处理，减少流体流经时的紊流和压损，同时降低相贯处的应力集中系数，提升构件承压能力。

　　设计过程中首先要确定主流道的通径，根据系统额定流量计算通径截面积，保证主流道内流体流速控制在合理区间，避免流速过高产生振动和噪声；其次排布各侧向接口的位置时，要考虑实际安装时的扳手操作空间，相邻接口的外壁间距要满足标准扳手的最小操作尺寸，避免出现接口无法正常装拆管路的问题。底部安装法兰的尺寸设计要匹配安装基面的螺栓孔位分布，安装凸台的高度要保证螺栓拧紧时螺母或者螺栓头不会与法兰主体产生干涉，同时法兰底面要加工出足够的平面度，保证安装后与基面贴合紧密，避免密封失效。加强筋的厚度设置要兼顾刚性和铸造工艺性，厚度过薄容易出现铸造充型不足，厚度过厚则会在冷却过程中产生缩松缺陷，通常筋厚取主体壁厚的0.7-0.9倍，筋与主体、法兰的连接处做圆角过渡，减少应力集中。

　　从安装边界尺寸来看，底部法兰的最大外圆轮廓决定了安装所需的最小平面空间，安装时要在法兰外围预留至少20mm的操作空间用于螺栓拧紧，直立主接口的高度决定了上部管路连接后的竖向空间占用，侧向接口伸出主体的长度要纳入相邻构件的间距校核，避免安装后与周边管路、构件产生碰撞。所有接口的内孔加工精度要满足密封配合要求，密封面的粗糙度要控制在Ra1.6以下，保证密封件压缩后能完全填充微观间隙，承压状态下不会出现渗漏。这类集成式结构相比传统的多个接头拼接的管路结构，能减少40%左右的接头数量，同时缩短管路布设的总长度，降低系统的压力损失，在中小流量的流体控制系统中能有效提升管路集成度，减少设备整体的占用空间，后期维护时也能减少接头排查的工作量，提升运维效率。在建模过程中要重点关注相贯处的几何处理，避免出现建模缝隙或者壁厚不均的问题，所有加工面要预留合理的机加工余量，铸造圆角要统一设置，符合铸造工艺的脱模要求，避免出现结构尖角导致的铸造缺陷。
