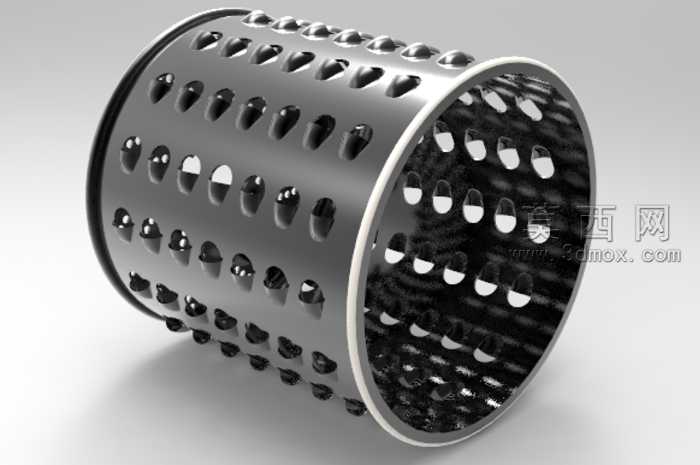

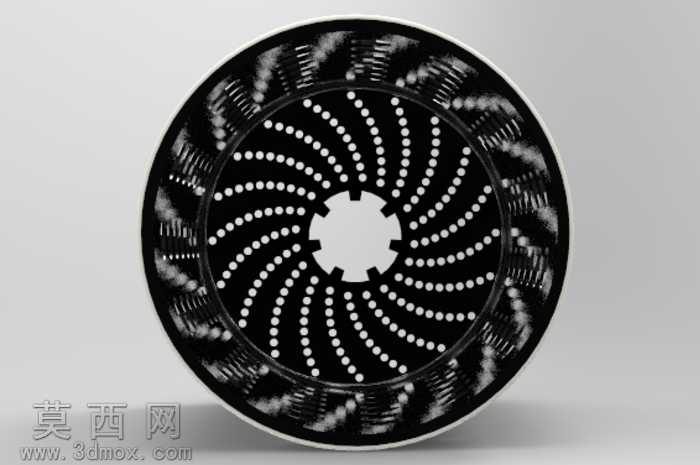

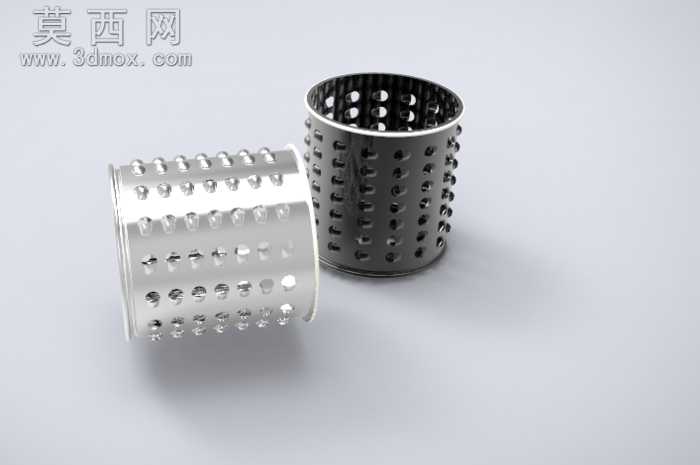

本作品为磨碎机核心工作辊组件的三维设计成果,建模阶段采用参数化特征构建思路,首先以旋转凸台命令生成辊筒的基础薄壁筒体结构,精准控制筒体的壁厚、整体高度与内外径尺寸,保证辊筒的基础结构强度符合磨碎作业的载荷要求。针对筒体表面密集排布的通孔与凸起研磨结构,采用线性阵列结合圆周阵列的特征排布方式,先完成单个孔位与单个研磨凸点的特征绘制,通过几何约束确保孔位间距、凸点排布角度完全均匀,避免阵列过程中出现特征错位、尺寸偏差的问题,同时对孔口与凸点边缘做圆角过渡处理,消除尖锐棱角,减少作业过程中物料卡滞、结构应力集中的隐患。材质设计上针对不同应用场景做了区分,亮面银色辊件采用抛光不锈钢材质参数,调整金属材质的反射率、粗糙度与高光参数,还原不锈钢表面光洁耐磨的质感;深色辊件采用硬质合金镀层材质参数,适当降低反射率、提升表面磨砂质感,体现硬质材料的耐磨属性。结构设计上充分考虑磨碎机的实际作业逻辑,筒体两端预留标准装配定位止口,可与设备的传动转轴、密封端盖精准配合,筒壁的通孔尺寸经过梯度设计,可在研磨过程中同步完成合格粒径物料的筛分,凸起的研磨凸点采用错落排布方式,在辊筒相对转动时可形成多维度的剪切、研磨作用力,提升物料磨碎的效率与出料均匀度。渲染阶段采用柔和的影棚布光方案,通过多盏区域光从不同角度照射辊件,突出金属表面的质感与孔位、凸点的立体结构,添加柔和的环境反射效果,让金属材质的表现更具真实感,同时通过明暗对比清晰展现辊筒表面的结构细节,直观呈现组件的结构特征与设计精度。整体设计兼顾了结构实用性与工艺可行性,所有特征尺寸均符合机械加工的工艺要求,可直接用于后续的工程图导出、实物加工打样环节。
