轻量化越野风格单轮摩托结构设计

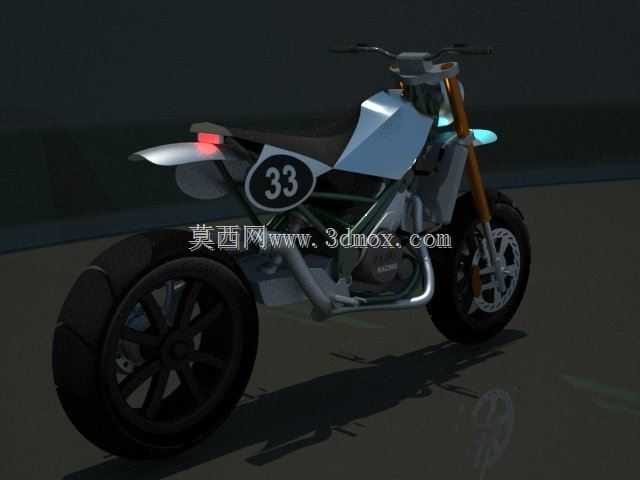

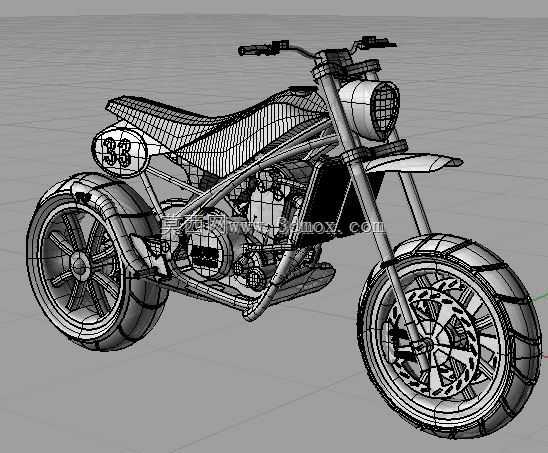

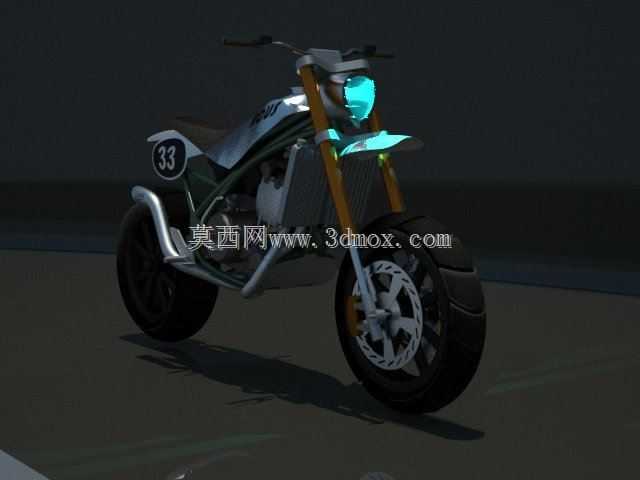

　　这款单座两轮机车的结构设计，核心面向非铺装路面休闲骑行、短途越野穿越场景，整体围绕轻量化、高通过性的使用需求展开，没有冗余的装饰性覆盖件，所有外露结构都兼顾功能实现与结构强度需求。从整车布局来看，采用了单缸动力单元中置的架构，前后载荷分配接近45:55，在非铺装路面行驶时能保证前轮足够的抓地力，同时后轮驱动端的载荷占比也能满足急加速、爬坡时的附着力要求。车架部分采用了钢管编织式结构，主受力管选用直径32mm、壁厚2.5mm的高强度合金钢管，辅助支撑管采用直径18mm、壁厚2mm的同材质管材，通过焊接形成整体桁架结构，在保证整体扭转刚度满足越野工况冲击要求的前提下，将车架整体重量控制在12kg以内，相比同排量传统板式车架减重近30%。

　　前悬挂采用正置式长行程前叉，单边行程达到180mm，能够吸收非铺装路面行驶时的连续颠簸冲击，前叉倾角设置为27度，拖距110mm，兼顾低速越野时的转向灵活性与高速行驶的直线稳定性；后悬挂采用中置单减震结构，通过多连杆结构与后摇臂连接，后轮行程达到200mm，能够应对落差较大的路面冲击，同时多连杆的杠杆比设计可以让减震在行程初段偏软过滤细碎震动，行程末段阻尼递增避免打底，适配不同复杂度的越野路况。轮组部分采用了辐条式轮毂结构，前轮规格为110/70-17，后轮规格为140/70-16，深齿越野轮胎的胎块布局经过优化，在泥地、砂石路面都能提供足够的咬合力，同时轮辋采用了加厚设计，能够承受越野时飞跳落地的冲击载荷；

　　制动系统前后均采用单碟刹配置，前刹车盘直径260mm搭配双活塞卡钳，后刹车盘直径220mm搭配单活塞卡钳，制动力度调校偏向线性，避免越野工况下制动抱死导致的侧滑。动力单元采用单缸风冷内燃机布局，安装位设置了三点式减震胶垫，能够过滤发动机运转时的震动传递到车架与手把，提升长时间骑行的舒适度；排气采用高位侧置布局，出口位置高于后轮轴心，在涉水骑行时能够避免水倒灌入发动机，同时尾段的消音结构经过优化，在保证排气回压满足动力输出需求的前提下，将排气噪音控制在法规要求范围内。手把部分采用了变径越野高把，握把位置比常规街车高出120mm，站立骑行时能够保持舒适的操控姿态，手把两端加装了防摔护弓，倒车时能够保护离合、刹车手柄不会直接撞击地面损坏；

　　座椅采用了单座薄垫设计，座高设置为860mm，能够保证越野时腿部有足够的夹持空间，同时座椅内部的高密度发泡材料能够过滤部分路面传来的震动。灯具部分采用了圆形网格防护前大灯，灯罩外层加装了金属防护网，在林间穿越时能够避免树枝击碎灯罩，尾部没有设置多余的装饰件，仅保留了必要的尾灯安装位，进一步降低整车重量。整车的安装边界经过校核，所有突出部件都没有超出轮组外侧的垂直投影范围，在狭窄林间道路穿行时不会因为突出部件剐蹭两侧障碍物；整车轴距设置为1320mm，最小离地间隙达到280mm，能够通过大部分非铺装路面的凸起障碍，接近角与离去角都经过优化，爬坡时不会出现底盘剐蹭地面的情况。从设计思路来看，这款车型没有追求大排量动力输出，而是围绕轻量化、高通过性、易维护的核心需求展开，所有结构件都尽量采用通用化标准配件，降低后期维护更换的成本，外露的车架结构也方便用户根据自身需求加装副油箱、工具架等拓展配件，适配不同场景的使用需求。在结构校核阶段，针对车架的关键受力点都做了有限元分析，在飞跳落地、紧急制动、极限转向等极端工况下，车架的最大应力都低于材料屈服强度的60%，留有足够的安全余量；轮组、摇臂等运动部件的动平衡也经过调校，高速行驶时不会出现异常抖动。
