地下非开挖施工水平钻孔机组装结构

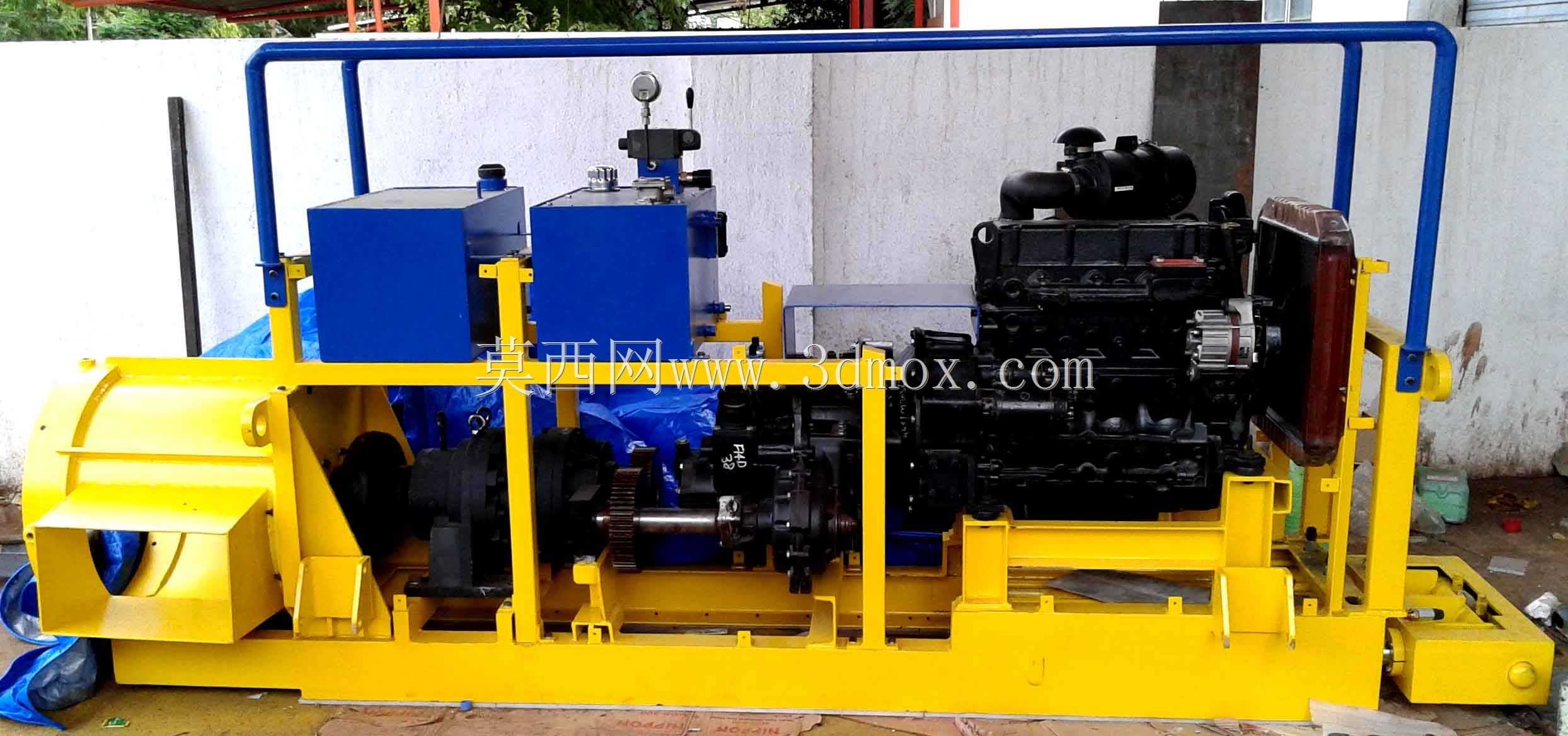

　　在市政管线更新、老旧小区管网改造以及跨路穿河的管线布设场景里，明挖施工往往受限于地面交通、既有建筑分布无法开展，这类非开挖作业场景里，水平钻孔设备是核心作业载体，这套三维结构还原的就是用于地下20米深度范围内水平定向钻孔作业的整机集成结构。从整机布局来看，设备采用分体式集成机架设计，黄色焊接机架作为所有部件的安装载体，机架底部预留了与行走底盘或者固定作业基座连接的安装孔位，机架的纵向梁采用加厚矩形钢管焊接，能够承受钻进作业时产生的轴向反推力与扭转振动，机架上部设置的蓝色防护栏杆围绕动力单元区域布置，既可以避免检修人员意外触碰高温运转部件，也能在设备转场吊装时作为辅助受力的扶握结构。动力端采用柴油发动机作为原动机，

　　发动机通过联轴器与分动箱连接，分动箱将动力分为两路，一路驱动液压系统的主油泵，为钻进进给、钻杆回转、角度调整等动作提供高压油源，另一路通过离合器结构连接钻具传动箱，直接为钻杆提供回转扭矩，这种双路分动的设计可以在不停止主发动机运转的情况下，单独切断钻具的动力输出，方便接换钻杆、调整孔位等辅助作业开展。液压系统的两个蓝色油箱分别布置在发动机侧方，油箱上集成了液位计、空气滤清器、油温检测接口，回油管路设置了独立的过滤装置，避免液压油内的杂质磨损泵阀元件，油箱的安装位置高于液压泵的进油口，保证停机状态下泵腔内部始终充满油液，减少启动时的气蚀风险。钻具输出端位于机架前端，黄色的导向护罩围绕钻杆连接法兰布置，

　　护罩上预留了钻杆冷却水或者润滑泥浆的注入通道接口，作业时可以通过该通道向孔内注入护壁泥浆，避免钻孔出现塌孔问题，同时带出钻削产生的土体碎屑。机架的安装边界设计充分考虑了现场转运的需求，整机宽度控制在常规货运车辆的装载宽度范围内，机架四角设置了标准吊装吊耳，吊耳位置经过重心校核，吊装时整机可以保持水平状态，不会出现侧倾风险。从结构设计的细节来看，所有部件的连接螺栓都预留了足够的扳手操作空间，日常保养需要触及的机油滤芯、柴油滤芯、液压油滤芯都布置在机架外侧，不需要拆解其他防护结构就可以完成更换作业；发动机的散热端朝向机架侧方，避免钻进作业时扬起的尘土直接附着在散热器表面造成散热效率下降，排气管道设置了隔热护套，

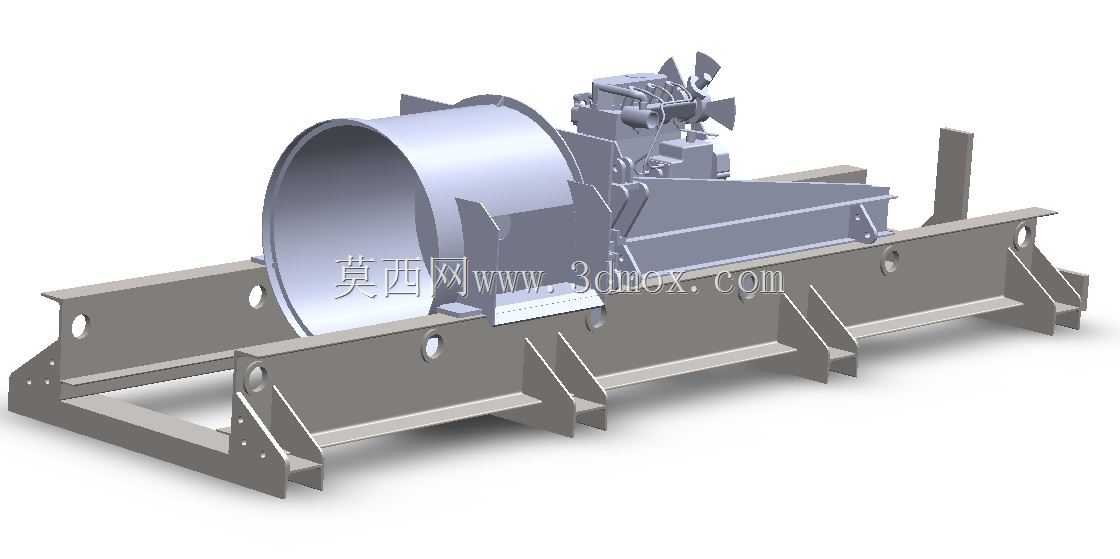

　　避免高温管壁烘烤周边的液压管路造成管路老化加速。在实际作业过程中，这套设备可以根据预设的钻孔轨迹，在地下完成水平方向的钻孔作业，不需要开挖地面就可以将供水、排水、电力、通信等管道从钻孔内穿过，尤其适合地面交通流量大、周边建筑密集、不具备明挖施工条件的作业场景，相比传统的明挖施工方式，能够大幅降低施工对地面交通与周边居民生活的影响，同时减少施工过程中的土方开挖与回填工作量，压缩整体施工周期。建模过程中对各个部件的装配关系做了完整还原，包括液压管路的走向、线缆的布线路径、紧固件的安装位置都和实际设备保持一致，结构设计人员可以参考该模型完成同类型非开挖钻孔设备的机架布局优化、动力系统匹配计算，也可以基于该模型调整钻进参数、扩展不同规格的钻具连接接口，适配不同地质条件下的钻孔作业需求。
