概念款单臂双缸越野摩托车结构设计

　　这款越野取向的两轮机车设计，核心围绕非铺装路面通行场景做结构适配，区别于常规街车的布局逻辑，从动力单元到行走机构都做了针对性的结构优化。动力部分采用双缸发动机布局，相比同排量单缸机型，双缸结构的动力输出曲线更平顺，高转速区间的动力持续性更强，在越野路段连续爬坡、飞坡落地后给油的工况下，能减少动力突兀输出带来的后轮打滑失控风险，同时双缸的平衡特性也能降低整车振动，提升长距离穿越时的骑乘稳定性，发动机安装位采用了下沉式布局，将整机重心控制在前后轮轴线连线的中下区域，配合车架的三角形受力结构，能在飞坡落地时让冲击力更均匀地分散到车架各受力梁，避免局部应力集中导致的车架变形。行走部分采用单臂后摇臂结构，也就是常说的单摇臂设计，

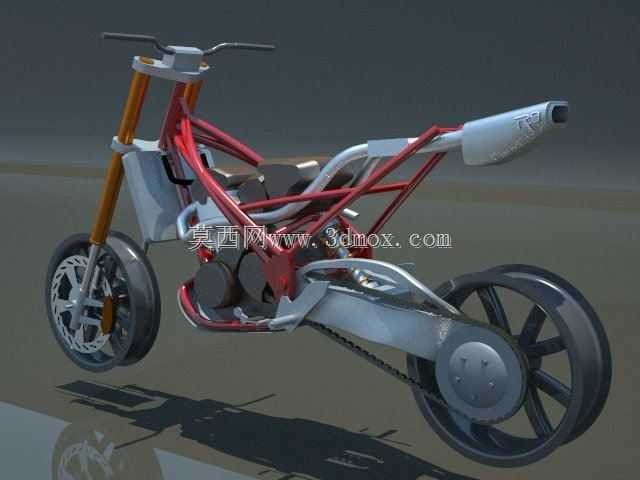

　　这种结构在越野场景下的优势非常明显，首先是后轮拆装效率更高，在野外赛事或者穿越途中遇到爆胎故障时，不需要拆卸复杂的双侧摇臂固定结构和多连杆组件，就能快速完成后轮更换；其次单摇臂的结构刚性经过拓扑优化后，在保证抗扭强度满足越野冲击需求的前提下，能减少非簧载质量，提升后轮在颠簸路面的贴地性能，后摇臂的安装枢轴与发动机输出轴保持同轴度公差控制在0.02mm范围内，避免传动链条在悬架上下跳动时出现松紧度大幅变化的问题，减少链条跳齿、脱落的故障概率。前悬架采用长行程正置前叉结构，行程设定达到300mm级别，能够缓冲大落差落地时的冲击力，前叉的上下联板采用锻造铝合金材质，在保证转向刚性的同时降低车头部分重量，转向把采用变径车把设计，

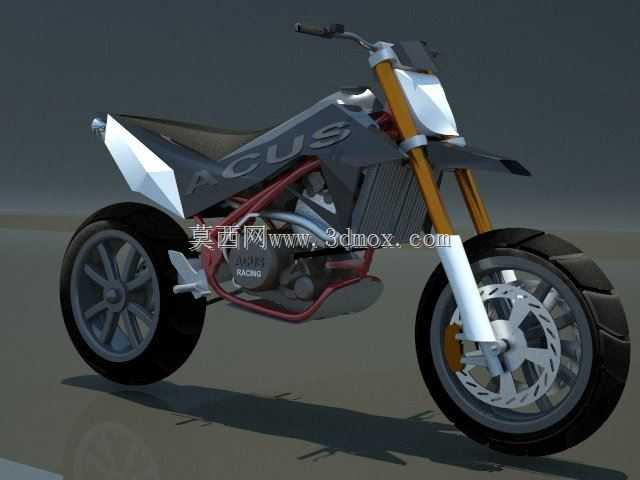

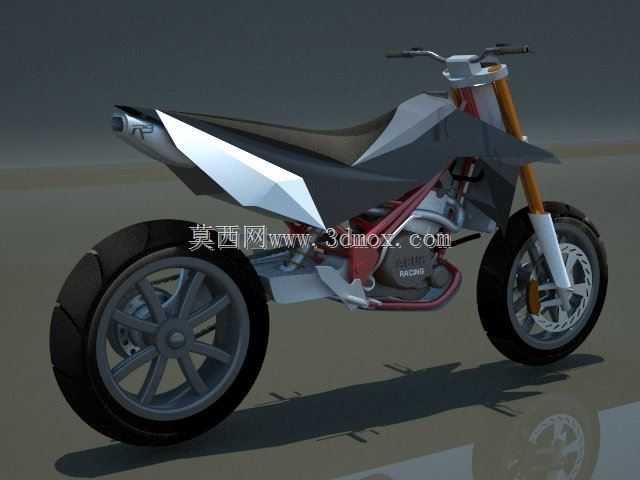

　　安装位置预留了20mm的前后调节余量，能够适配不同身高骑乘者的操控姿态需求。整车的外形线条采用棱角分明的切面设计，一方面是覆盖件采用工程塑料注塑成型，切面结构能够提升覆盖件的结构刚性，减少薄壳结构在受到飞石撞击时的开裂风险，另一方面这种棱角设计也能在泥泞路段行驶时，减少泥土在覆盖件表面的附着堆积，降低骑行过程中的额外负重。燃油箱的造型与车架主梁完全贴合，油箱容量设定在12L左右，能够满足300公里以上的长距离穿越续航需求，油箱安装点采用橡胶减震衬套连接，避免发动机振动传递到油箱导致的燃油晃动异响，同时也能在碰撞时起到缓冲作用，避免油箱焊缝开裂。座椅采用窄体一体式设计，座高控制在920mm区间，

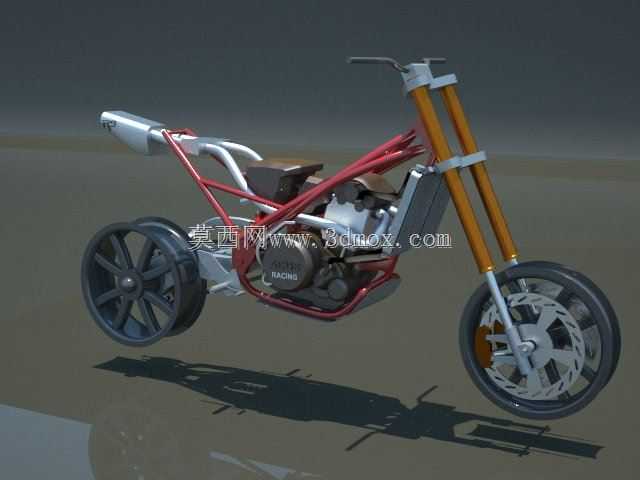

　　能够保证骑乘者在站立骑行时的腿部活动空间，脚踏采用带防滑齿的钢制脚踏，安装位置预留了上下调节空间，在站立骑行时可以将脚踏下调，获得更好的腿部支撑角度。制动系统前后均采用大直径波浪碟刹盘，前刹为双活塞卡钳结构，后刹为单活塞卡钳，刹车管路采用钢喉材质，避免在高强度越野时刹车油管膨胀导致的制动手感变软问题，刹车盘的波浪造型能够在转动时更好地甩出泥沙，避免泥沙夹在刹车片与碟盘之间导致的制动性能衰减。整车的电气系统布局做了高位设计，点火线圈、ECU等核心电气部件都布置在油箱下方的高位区域，能够在涉水路段行驶时避免进水故障，线束全部采用防水接插件，固定点每隔150mm设置一个线束卡扣，避免越野颠簸时线束晃动磨损导致的电路故障。车架采用铬钼钢焊接结构，主受力管的壁厚达到3mm，在发动机安装位、摇臂枢轴位、转向头位置都做了加强筋焊接处理，经过有限元分析验证，在承受10G的落地冲击载荷时，车架最大应力值低于材料屈服强度的60%，能够满足高强度越野的使用需求。整车的轴距控制在1480mm左右，兼顾了低速穿越时的灵活性和高速行驶时的稳定性，最小离地间隙达到320mm，能够在通过乱石堆、树根等复杂障碍时避免底盘托底，排气系统采用高位侧排布局，排气出口位置高于后轮轴线，避免涉水时水倒灌进入发动机，同时排气的防烫罩采用镂空设计，在保证隔热效果的同时提升散热效率，避免长时间越野后排气温度过高烤坏周边覆盖件。
