方程式赛车学生组钢管式车架底盘结构

　　这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的承载核心，直接决定赛车动态响应、碰撞安全与部件安装适配性，完全围绕赛事规则与赛道工况做针对性设计。不同于量产乘用车的承载式车身结构，这类学生方程式赛车全部采用空间钢管桁架作为底盘承载主体，核心原因是小批量试制场景下，钢管桁架的加工门槛低、结构调整灵活，同时能在有限重量下实现极高的扭转刚度，适配赛道频繁加减速、高速过弯的载荷需求。从结构布局来看，底盘前段预留了动力总成、前悬架安装硬点，主环与前环的钢管排布完全满足赛事防滚结构的强度要求，侧边防撞杆采用斜向交叉排布，在侧面碰撞时能快速分散冲击载荷，避免座舱结构侵入。座舱区域的尺寸边界严格按照人机工程要求设定，预留了驾驶员坐姿空间、

　　安全带安装点、方向盘与踏板的操作空间，底板采用防滑纹理结构，既可以承载驾驶员重量，也能阻挡行驶过程中路面飞溅的杂物。底盘中段设置了电池、电控元件的安装位，钢管上预留的安装支座可以直接固定各类部件，不需要额外大范围改动主桁架结构；后段则匹配后悬架、传动系统的安装硬点，差速器、半轴的安装位置经过载荷校核，保证动力输出过程中结构不会出现形变偏移。设计过程中，每一段钢管的角度、管径选择都经过受力仿真验证，主承力路径上的钢管采用更大管径、更厚壁厚的材料，非承力区域则适当缩减材料规格，在保证结构强度满足赛事要求的前提下，尽可能降低底盘整体重量，实现轻量化目标。整个桁架的节点全部采用焊接连接，焊接位置的排布避开了应力集中区域，

　　防止长期交变载荷下出现焊缝开裂的问题。底盘的离地间隙、轮距安装边界都严格对应赛事规则限制，既保证过弯时的侧倾刚度，也避免出现规则不允许的结构外凸。从实际使用场景来看，这类底盘是学生方程式赛车的装配基础，所有的赛车子系统都要以底盘的安装硬点为基准做匹配设计，悬架的硬点坐标直接决定车轮定位参数，转向系统的安装位置决定转向传动比，动力系统的固定位置则影响整车轴荷分配。在日常练车与赛事竞技过程中，底盘需要承受加速时的纵向载荷、过弯时的侧向载荷、颠簸路面的垂向冲击，桁架结构的高刚度特性可以保证所有安装部件的相对位置不会出现偏移，避免因为底盘形变导致的悬架参数失准、传动部件异响等问题。不同于一体式铸造或冲压的底盘结构，

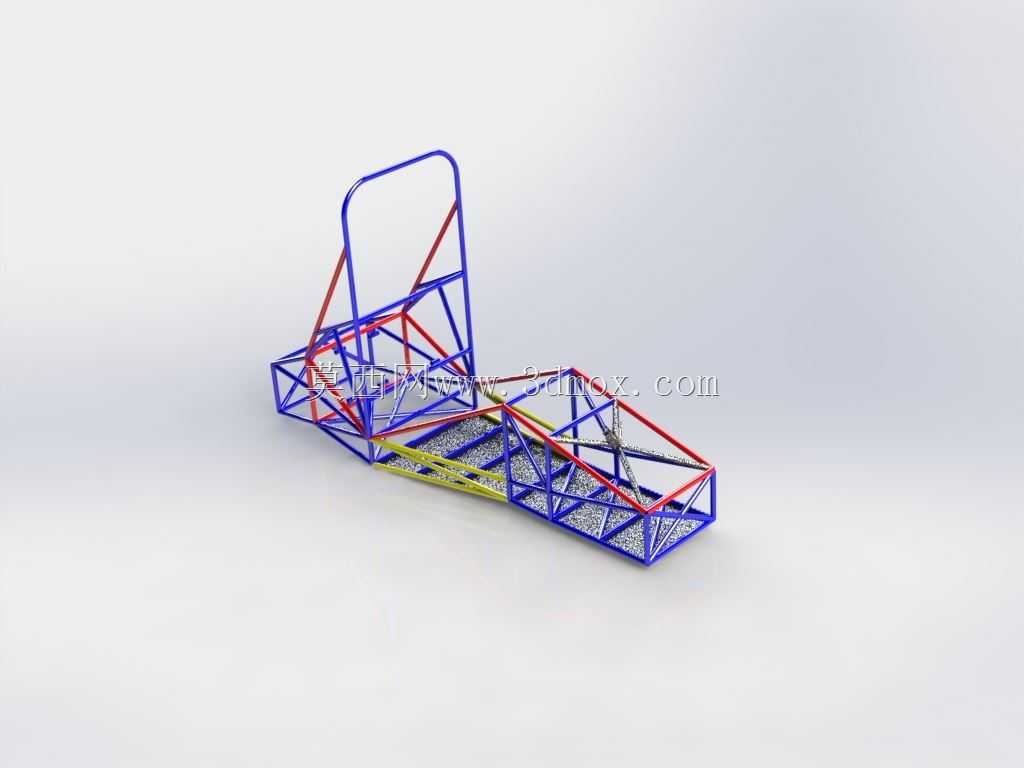

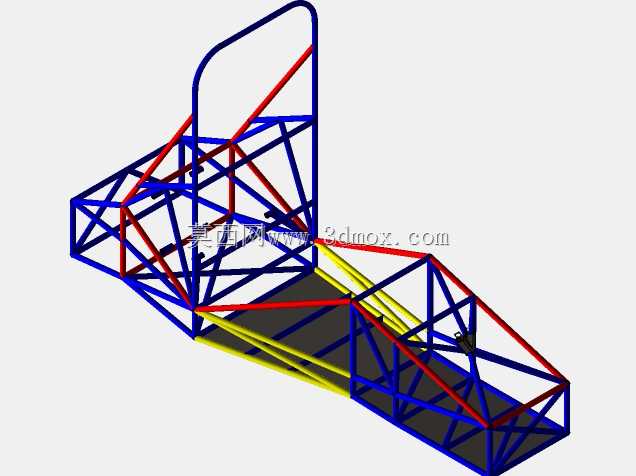

　　这类钢管桁架底盘在试制过程中可以灵活调整，如果某一位置的强度不足或者安装位出现偏差，只需要局部补焊钢管或者调整支座位置即可，不需要重新开模制作，非常适合学生团队的小批量研发场景。结构上的红蓝配色区分了不同功能的钢管路径，蓝色为主承力防滚结构，红色为斜向支撑加强结构，黄色为底板支撑结构，在装配与后期维护过程中可以快速识别不同结构的功能，降低检修的难度。底板的防滑纹理设计可以避免驾驶员在赛车加减速过程中出现脚部滑动，提升操作稳定性，座舱周边的钢管扶手结构既可以作为人员上下车的辅助支撑，也可以作为安全带肩带的固定结构，实现一构多用，减少额外的结构重量。整个底盘的安装边界充分考虑了后续改装升级的空间，预留了传感器安装位、线束固定点，不需要在后期调试时额外在主桁架上钻孔破坏结构强度。
