带凸爪中心孔圆盘式传动连接构件

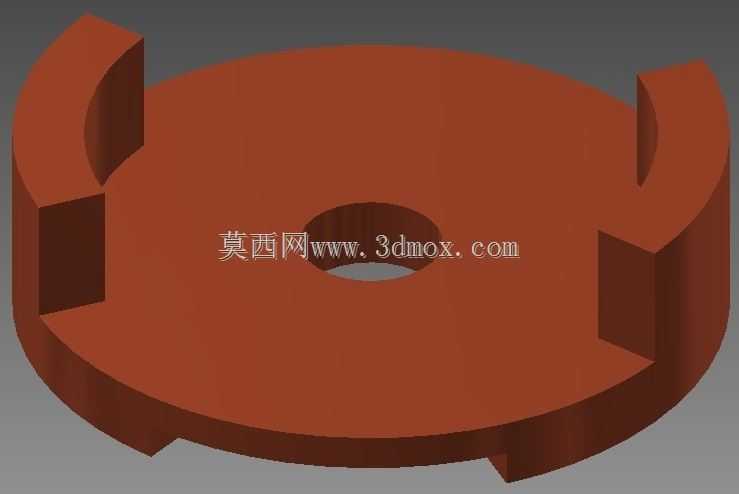

　　这类带凸爪的盘类构件，在轻工输送线、小型自动化装配工位的间歇传动环节十分常见，很多人做设计时容易忽略凸爪的受力倒角，实际装配后运行不到三个月就会出现凸爪根部崩裂的问题。从结构上看，该构件主体为等厚圆盘基体，中心开设贯通安装孔，用于和动力输出轴做周向固定配合，孔的公差带一般选H7/k6的过渡配合，既保证装配时的同轴度，又避免长期运行后轴孔配合面出现微动磨损。圆盘外缘均匀分布三个带径向缺口的凸爪结构，凸爪的侧面为工作面，和配套的槽轮构件做嵌合传动，和普通平键连接的盘类零件不同，这种凸爪嵌合的结构能传递更大的瞬时扭矩，同时在过载时凸爪工作面会先出现打滑，避免后端的执行构件被硬冲击损坏。

　　设计这类构件时，首先要确认安装边界：中心孔的直径要匹配常用的输出轴径，圆盘的外径不能超出安装腔体的内部径向空间，凸爪的轴向高度要和配合槽的深度留0.2-0.3mm的轴向间隙，避免热胀冷缩后出现卡滞。很多新手建模时会把凸爪和圆盘基体的连接处做成直角，实际工程中这个位置必须做R2-R3的圆角过渡，因为传动时的应力会集中在直角根部，反复受交变载荷后很容易出现疲劳裂纹，圆角过渡能把集中应力分散30%以上，大幅提升构件的使用寿命。凸爪的工作侧面要做0.5mm的倒角，不仅装配时更容易导入配合槽，还能避免边缘的锐边在长期碰撞后出现卷边、掉屑的问题，掉下来的金属屑如果进入传动腔的润滑脂里，会加剧配合面的磨粒磨损。

　　从应用场景来说，这类构件常配套在小型间歇回转工作台、包装线的分度送料机构里，替代结构复杂的槽轮机构核心拨盘，加工成本仅为精密槽轮的五分之一，维护更换也十分方便，不需要拆解整个传动箱，只要松开中心轴的锁紧螺钉就能快速替换。做三维建模时，要注意凸爪的位置度公差，三个凸爪相对于中心孔轴线的位置度要控制在0.05mm以内，不然运行时会出现每个工位的回转角度偏差，导致装配工位的定位不准，出现工件装夹偏移的问题。圆盘的两个端面要保证平面度不超过0.02mm，和轴肩、锁紧垫片贴合时不会出现倾斜，避免构件高速回转时出现动不平衡，引发整个传动工位的振动。另外凸爪的径向缺口不是随意开设的，这个缺口是为了避让配合构件上的定位销，避免回转时出现运动干涉，缺口的宽度要比定位销直径大1mm左右，既保证避让空间，又不会过度削弱凸爪的结构强度。

　　选材方面这类构件一般用45号钢做调质处理，硬度控制在HB220-250，既有足够的韧性承受冲击载荷，又有不错的耐磨性应对工作面的反复摩擦，如果是用在有腐蚀环境的食品包装线上，也可以换成304不锈钢材质，只是要把凸爪的厚度适当增加15%，弥补不锈钢强度稍低的问题。建模时还要注意中心孔的键槽尺寸，要和所选轴的键宽匹配，键槽的对称度相对于孔轴线控制在0.03mm以内，避免装配时键出现偏斜，导致传动时的受力不均。很多人做这类盘类零件时会忽略动平衡的设计，实际上当构件的回转速度超过60r/min时，就要在圆盘的非工作面做去重平衡处理，把剩余不平衡量控制在允许范围内，不然长期运行会导致支撑轴承的过早失效。
