单层工业铸造生产车间建筑结构

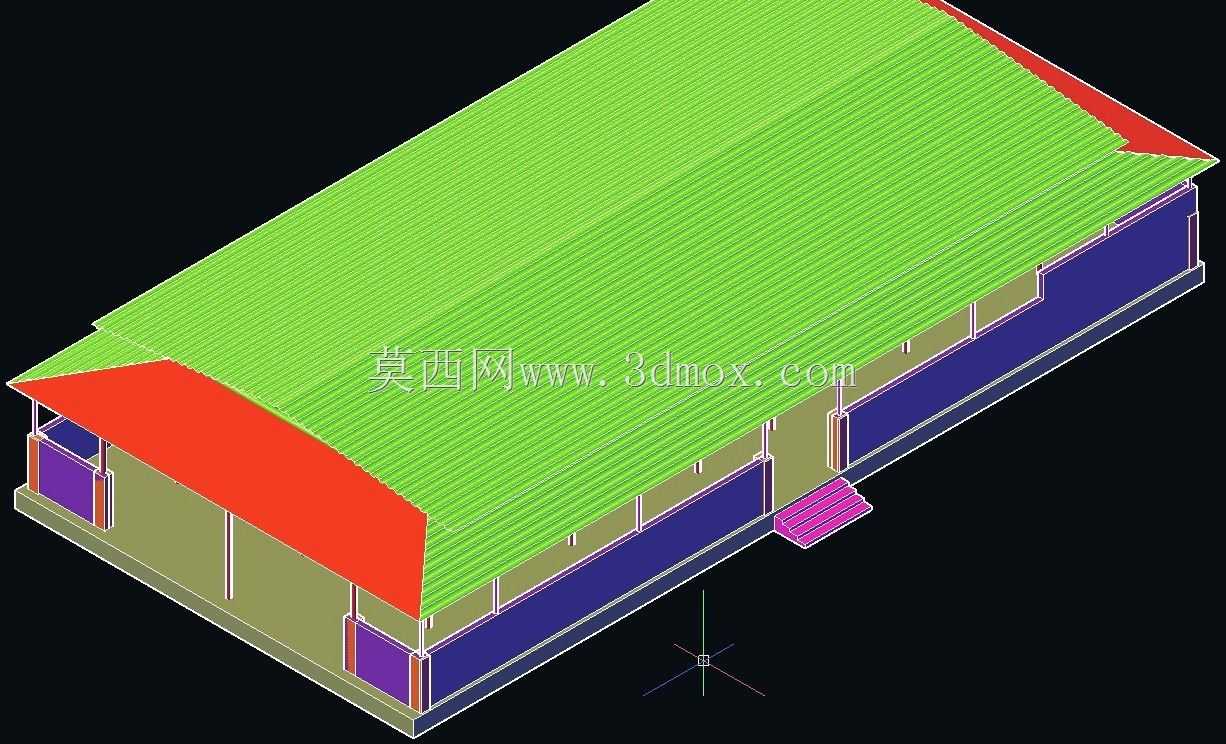

　　这套三维结构完整还原了中小型铸造生产车间的实体建筑形态，从实际生产场景出发，覆盖了铸造作业全流程的空间布局需求。日常生产中，这类车间主要承担砂型制备、金属熔炼浇注、铸件落砂清理、成品暂存等核心工序，建模时充分考虑了各工序的作业动线衔接，避免生产过程中出现物料交叉折返的问题。从结构设计来看，车间采用单跨大跨度布局，屋面设置双坡排水构造，檐口位置做了外挑延伸，既可以遮挡雨季雨水冲刷墙面，也能在夏季为车间侧方出入口提供遮阳区域，避免直射阳光影响出入口处的物料装卸作业。侧墙采用下部实体围护、上部采光带结合的构造，下部实体墙高度匹配车间内砂箱堆放、设备基座的高度需求，可有效阻挡车间内作业产生的飞溅碎屑飞出室外，上部采光带则充分利用自然采光，

　　减少日间生产的照明能耗。主出入口设置了外伸雨篷与台阶踏步，雨篷挑出长度足够覆盖出入口外的装卸区域，台阶踏步高度按照工业建筑通行标准设置，既满足人员日常进出需求，也适配手动液压搬运车、小型平板推车的短距离通行，日常转运砂箱、工装夹具时无需额外搭设坡道。车间内部净空高度充分考虑了熔炼设备、起重吊具的安装与运行边界，屋面下方预留了桥式起重机的安装运行空间，可满足车间内重型铸件、熔融金属包的吊运需求，侧墙立柱的排布间距匹配起重设备的轨道安装跨度，无需额外增设承重结构即可完成起重设备的布设。围护结构的色彩区分也对应了实际施工中的不同功能分区，屋面采用耐候性彩钢瓦构造，侧墙不同色块分别对应实体围护墙、采光窗、出入口门体的位置，

　　建模时还原了各构件的拼接节点，可直接用于厂区规划阶段的布局演示、新建车间的方案沟通，也能作为职业院校铸造专业的场景教学素材，帮助新人快速熟悉铸造车间的整体布局与各区域功能划分。在建模细节处理上，充分考虑了铸造车间的特殊作业环境需求，侧墙下部围护结构做了加厚处理，可耐受车间内定期的清砂冲洗作业，避免墙体受潮剥落；出入口位置的地面做了外高内低的找坡设计，防止雨季室外雨水倒灌进入车间内部，影响熔炼区域的作业安全；屋面的坡度设置符合多雨地区的排水需求，可快速排走屋面雨水，避免积水渗漏影响车间内的正常生产。整体结构没有冗余的装饰构件，完全围绕铸造生产的实际需求设计，各部分尺寸均参考通用工业厂房的建设标准，适配多数中小型铸造企业的生产场地建设需求，在做厂区整体规划时，可直接将该模型套入总平面图，快速完成生产区域的布局排布，也可基于该模型调整内部隔断，划分出不同的作业分区，匹配不同生产规模的工艺排布要求。
