双轮抱管夹持式线缆导向滑轮结构

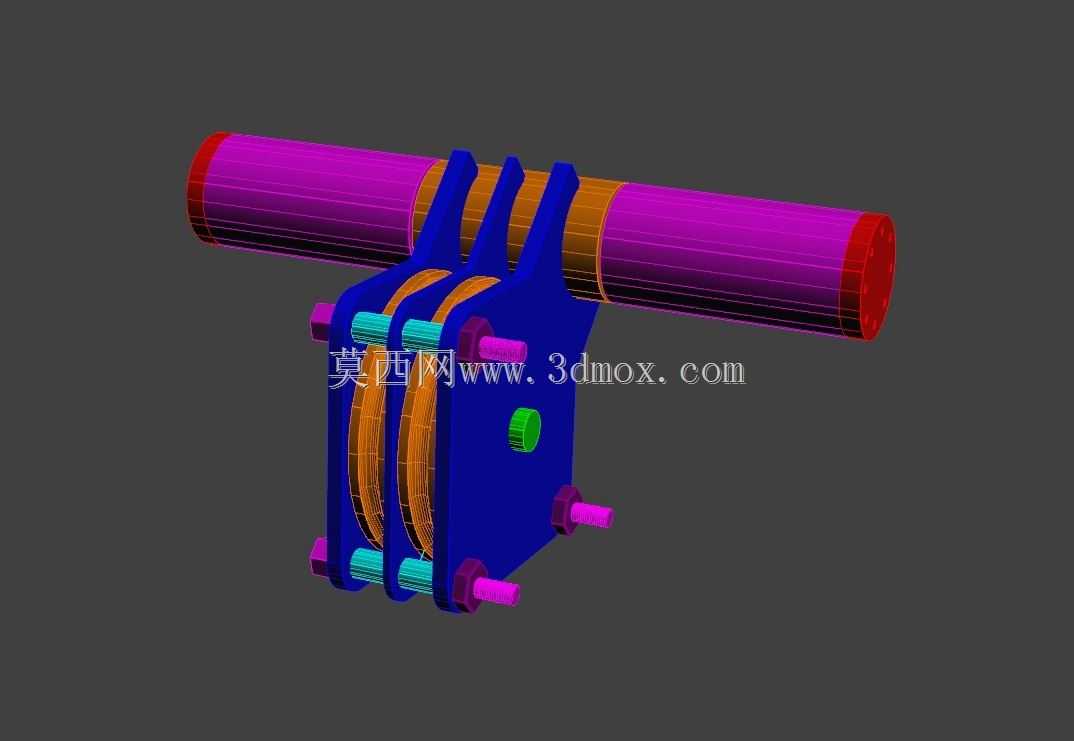

　　该结构属于管线铺设、起重牵引场景下常用的导向承载部件，核心作用是在管线拖拽、线缆布设过程中，为穿设的圆柱状管材、线缆提供低摩擦的转向支撑，同时通过抱夹式的安装结构快速固定在已架设的横向主管上，无需额外打孔焊接，适配野外临时布线、车间管线改造、起重索具导向等多种现场工况。从结构设计逻辑来看，整体采用双侧夹板夹持双滑轮的布局，两块蓝色主夹板作为核心承载基体，上下两端通过带防松限位的螺栓组件完成锁紧，螺栓两端设置的彩色轴套一方面起到隔套定位作用，避免夹板夹紧时过度挤压滑轮端面影响转动顺畅度，另一方面也能在长期受振工况下防止螺母松脱，保证结构整体的连接刚性。两个内嵌的带槽滑轮对称布置在夹板内侧，轮槽弧度与待导向的管材、索具外径匹配，

　　工作时导向件从两轮之间的槽位穿过，双轮对称承载的设计相比单轮导向可将侧向载荷均匀分散到两侧轮体，避免单轮受力时出现的偏磨、卡滞问题，同时轮体与夹板之间预留了合理的转动间隙，内置的转动副可保证轮体在受径向载荷时仍能灵活转动，将滑动摩擦转化为滚动摩擦，大幅降低拖拽过程中的阻力，减少管线外保护层的磨损。安装端采用抱管式的固定结构，夹板上部开设与横向安装管外径匹配的弧形卡口，安装时只需将卡口卡在预设的横向主管上，拧紧上部的锁紧螺栓即可完成整体固定，卡口内侧的弧形接触面做了贴合度优化，可保证与圆柱管面充分接触，增大接触摩擦力，避免受牵引载荷时整体结构沿管面滑动或偏转。从安装边界来看，上部抱夹的弧形卡口适配的主管外径有明确的尺寸区间，

　　安装时需保证卡口与管面的贴合长度不小于管外径的1/3，避免夹持力不足导致脱落；下部双轮的中心距、轮槽深度经过匹配计算，可适配对应直径范围的导向索具或管材，导向件穿过轮槽时的最小弯曲半径满足线缆、软管的布设规范，不会因弯折半径过小造成内部线芯损伤或软管折瘪。结构侧面设置的绿色注油嘴可定期向滑轮转动副内加注润滑脂，适配户外多尘、潮湿的恶劣工况，延长转动部件的使用寿命，避免长期使用后出现轮体卡涩、转动异响的问题。在实际工程应用中，这类结构常被用在架空线缆铺设时的转角导向，避免线缆拖拽时与支架棱角直接摩擦损伤外护套；也可用于车间内气动软管、液压油管的布设导向，随设备移动的软管经过该滑轮导向后可避免与设备棱角剐蹭，减少软管磨损破裂的风险；

　　在小型起重作业场景中，该结构也可作为临时索具导向轮，固定在脚手架钢管上改变牵引索的受力方向，相比焊接式的导向座拆装更加便捷，可反复周转使用。设计过程中对夹板的受力做了针对性优化，夹板在螺栓连接位、滑轮承载位、抱夹卡口位的厚度做了差异化处理，承载集中区域做了局部加厚，非承载区域做了适当的减重挖除，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低整体重量，方便单人携带安装。所有外露的螺栓端部都做了圆弧倒角处理，避免安装过程中划伤操作人员或刮损管线外表面，轮体采用耐磨材质加工，轮槽表面做了光滑处理，不会对接触的线缆、软管表面造成压痕或划伤。整体结构没有复杂的异形零件，所有组成部件都可采用常规机械加工方式制作，夹板可通过板材切割成型，滑轮、轴套、螺栓都属于通用可替换零件，后期维护时只需单独更换磨损的轮体或螺栓即可，无需整体报废，大幅降低使用过程中的维护成本。安装完成后整体结构的外轮廓没有突出的尖锐棱角，在狭窄的布设空间内也不会与周边其他部件发生干涉，横向安装管的轴线与下部导向轮的轴线保持垂直，可保证导向件受力方向始终与轮槽中心对齐，避免出现脱槽问题。
