多通路供水消防用六通换向控制阀结构

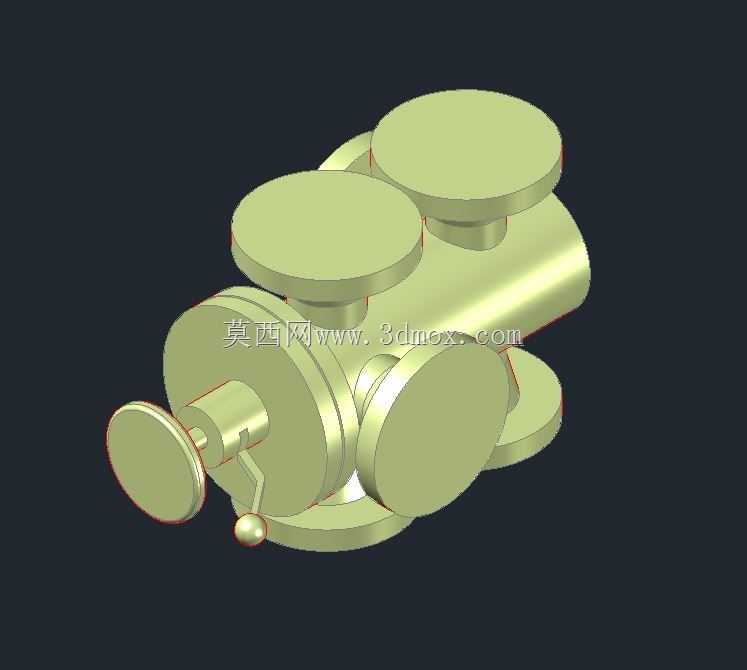

　　在民用建筑供水、厂区消防水网布设的现场，经常会遇到单路进水需要向多个独立回路分水、同时还要兼顾回路切换、截断控制的需求，常规的两通、三通阀需要搭配多组阀件拼接才能实现功能，不仅管路排布杂乱，安装占用空间大，多组阀的密封点叠加也会提升后期漏点排查的难度，这款六通结构的控制阀就是针对这类场景做的集成化设计。从结构布局来看，阀体采用一体化铸造成型的主通腔，主通路沿轴向贯通，六个接口分别布置在阀体的不同方位，其中三个接口朝上布置，可对接竖向布设的供水支路，侧面、底部预留的接口可对接水平走向、下引走向的管路，不需要额外加装弯头转接就能适配不同走向的管路排布，能大幅减少管路安装时的配件使用量。阀体端部设置的手轮操纵机构，

　　通过内部的阀芯转动来实现不同通路的通断切换，阀芯采用平面密封配合结构，转动行程经过限位设计，操作时不需要反复比对开度，扳动手柄到对应卡位就能完成回路切换，现场运维人员不需要专业培训就能快速操作，在消防应急场景下能缩短管路切换的操作时间。设计阶段针对安装边界做了适配优化，阀体各个接口的连接端面都预留了标准法兰的安装位置，相邻接口之间的间距满足法兰螺栓紧固的操作空间，不会出现扳手无法伸入拧螺栓的情况；阀体顶部的三个阀盖采用统一的尺寸规格，密封垫片、紧固件都可以通用，后期维护时不需要单独储备特殊规格的配件，能降低备件库存压力。考虑到供水、消防系统的工作压力通常在1.6MPa以内，阀体壁厚按照常规承压标准做了均匀化设计，

　　不存在局部壁厚过薄的应力薄弱点，阀芯与阀体的配合面做了精加工处理，装配后密封面的贴合度满足低压输水的密封要求，正常使用工况下不会出现内漏问题。手轮操作端的位置特意设置在阀体侧方偏下的位置，安装后操作高度距离地面约1.2米左右，符合成年人站立操作的舒适高度，不需要登高或者俯身就能完成操作；阀体底部预留的安装支座结构，可以直接固定在管路支架或者混凝土支墩上，不需要额外制作安装抱箍，能减少现场安装的焊接、加工工作量。不同于多阀拼接的阀组，这款集成式六通阀的内部流道做了圆弧过渡处理，水流在阀腔内转向时不会出现直角对冲的情况，能降低管路的水流阻力，减少供水过程中的压力损失，在消防供水时能保证末端出水的压力满足设计要求。各个通路的通径保持一致，

　　不会出现局部通径缩径导致的流量受限问题，单阀就能同时满足最多六路独立回路的供水控制需求，在小型消防分区、建筑楼层供水分路的场景下，单台阀就能替代原先六台截止阀加配套管路的组合，整体占用的安装空间能缩小40%以上，管路连接点的数量也能减少近六成，从长期运维的角度来看，漏点的排查范围更小，日常巡检的工作量也能相应降低。设计时还考虑了低温环境的使用适配性，阀腔最低位置预留了泄放螺塞的安装位置，冬季停用的时候可以拧开螺塞排空阀腔内的存水，避免存水结冰胀裂阀体。手轮与阀芯的连接部位设置了密封填料函，通过压盖压紧填料实现阀杆部位的动密封，长期使用出现渗漏时只需要拧紧压盖螺栓或者更换填料就能解决，不需要整体拆解阀体。
