曲轴固定位深沟球滚珠轴承结构设计

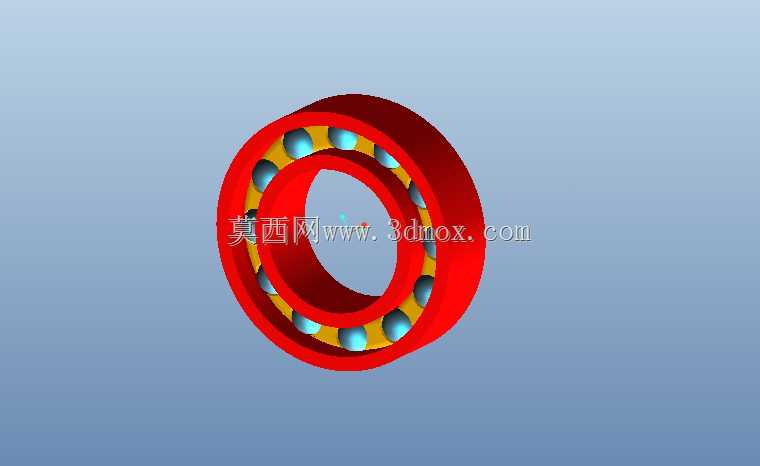

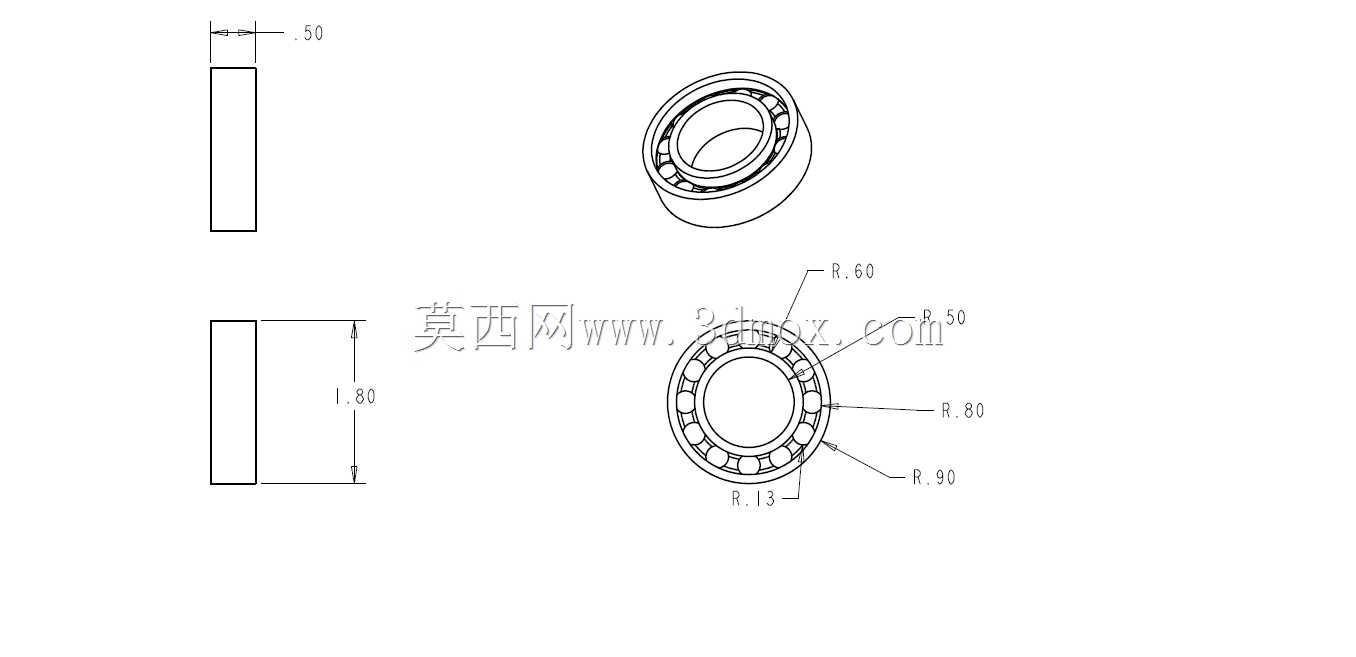

　　在小型单缸内燃机的曲轴支撑结构设计中，这类小尺寸滚珠轴承的选型与建模直接决定了动力输出端的运转稳定性，很多初入行的结构工程师在做小型动力单元设计时，容易忽略轴承安装位的公差配合细节，最终导致曲轴运转时出现径向窜动，甚至在高转速工况下出现保持架碎裂的故障。这款轴承的内径设定为10毫米，外径18毫米，属于典型的微型深沟球轴承结构，主要承担曲轴固定端的径向载荷，同时可承受少量的轴向窜动力，适配排量在50cc以下的小型二冲程发动机曲轴定位需求，在通用小型汽油机、航模动力单元、小型园林机械动力头上都有广泛的应用场景。从结构设计逻辑来看，这款轴承采用了一体式冲压保持架，将多颗钢珠均匀分隔在内外滚道之间，建模时需要严格控制滚道的曲率半径，

　　通常内圈滚道曲率半径取钢珠直径的0.515倍，外圈滚道曲率半径取钢珠直径的0.525倍，这个参数区间既能保证钢珠与滚道的接触面积足够承载额定载荷，又能避免运转时的摩擦阻力过大导致温升过高。内外圈的壁厚设计也经过了载荷校核，10毫米内径搭配18毫米外径的尺寸边界下，内外圈的壁厚控制在2.5毫米左右，既满足过盈装配时的结构强度要求，又不会因为壁厚过大导致整体重量冗余，对于小型动力单元的轻量化设计十分友好。实际安装过程中，这类轴承的内圈通常采用过盈配合压装在曲轴轴颈上，过盈量控制在0.008-0.015毫米区间，外圈则采用过渡配合安装在曲轴箱的轴承座孔内，方便后期维护时的拆卸更换，同时保证运转时外圈不会出现跟转的问题。

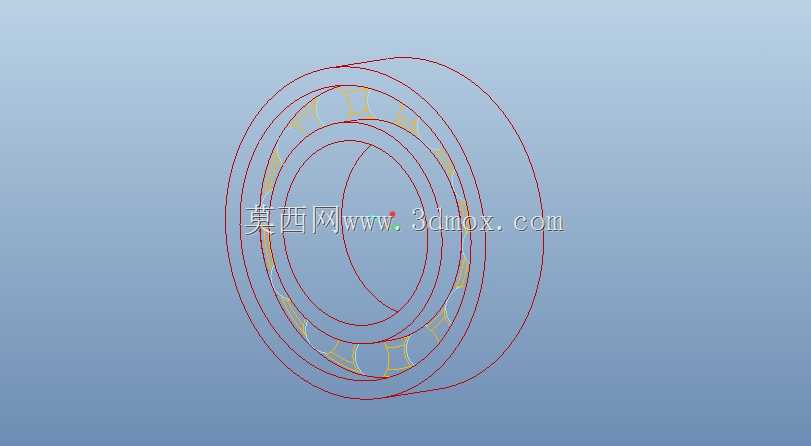

　　建模过程中需要重点关注钢珠的排布数量，这个尺寸段的轴承通常排布9颗直径3毫米的钢珠，保持架的兜孔间隙控制在0.1-0.15毫米，给钢珠留出足够的热膨胀空间，避免高转速工况下钢珠受热膨胀卡在保持架内。很多工程师在做这类轴承的三维建模时，容易忽略密封结构的设计，这款轴承采用了双面接触式橡胶密封，密封唇口与内圈的密封槽过盈量控制在0.2毫米左右，既能阻挡外界的灰尘、碎屑进入滚道内部，又能防止轴承内部的润滑脂泄漏，在小型发动机这种存在少量油气、粉尘的工作环境下，密封结构的可靠性直接决定了轴承的使用寿命。从应用场景延伸来看，除了曲轴固定位的支撑作用，这类小尺寸滚珠轴承还可以用在小型传动机构的转轴支撑、微型电机的输出端定位、

　　电动工具的旋转支撑等位置，只要载荷参数、安装尺寸匹配即可通用。在做整机装配的干涉检查时，需要特别注意轴承端面与曲轴台阶、轴承座端面的间隙，通常预留0.05-0.1毫米的轴向间隙，避免曲轴受热伸长时顶死轴承内圈，导致轴承运转阻力骤增。另外，轴承的倒角尺寸也需要严格按照标准建模，内外圈的安装倒角通常取0.3毫米的45度倒角，既方便压装时的导向，又能避免装配时锋利的边缘刮伤曲轴箱座孔或者曲轴轴颈的配合表面。润滑方式上，这类微型轴承通常采用终身润滑的脂润滑设计，建模时需要在内外滚道与保持架之间预留出润滑脂的填充空间，填充量控制在轴承内部空腔的30%-40%即可，填充过多反而会导致运转时搅拌阻力过大，引起轴承温升过高。在做有限元载荷校核时，需要模拟发动机做功冲程时的冲击载荷，验证轴承内外圈的接触应力是否在材料的许用应力范围内，通常轴承钢的许用接触应力在1500MPa左右，这款轴承的结构设计完全可以满足小型发动机最高8000转每分钟的工况需求，不会出现过早的疲劳点蚀问题。
