双轴可调式摄像机支撑机架结构设计

　　在工业视觉检测、实验室影像采集、中小型设备调试观测等场景中，固定机位的摄像装置往往无法覆盖多维度的观测需求，常规的单轴升降支架仅能完成高度方向的位置调整，当需要对不同水平位置、不同观测高度的目标进行对焦拍摄时，往往需要反复挪动支架整体，不仅调整效率低下，还容易因支架移位导致拍摄基准出现偏差，影响采集数据的一致性。这款双轴可调摄像机机架，正是针对这类多位置观测需求设计的专用支撑结构，从实际使用的稳定性、调节便捷性出发完成整体结构设计。

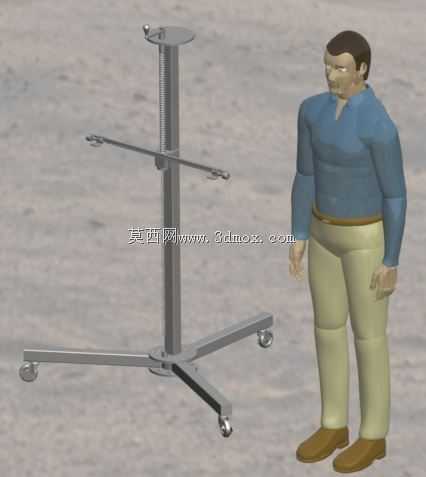

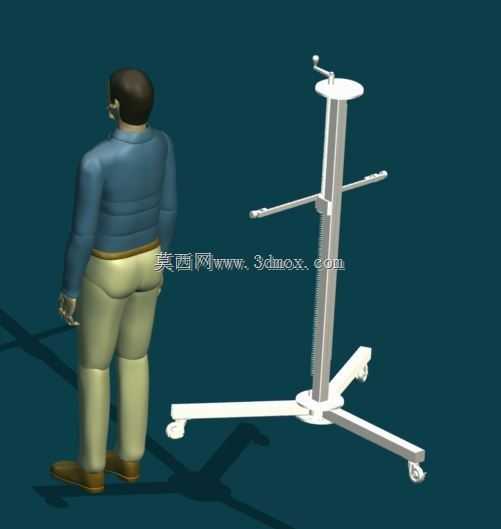

　　从结构组成来看，机架底部采用三腿式支撑结构，三根支腿呈120度夹角均匀分布，相比四腿支撑对地面平整度的适配性更强，哪怕车间地面存在轻微的高度差，也能保证三个支腿完全贴合地面，不会出现支架晃动的问题；支腿末端设置有可调脚垫，可通过旋转脚垫微调支腿的支撑高度，进一步抵消地面不平带来的倾斜问题，保证上部调节机构的基准水平。底部支撑座与支腿之间采用法兰盘连接结构，支腿可通过法兰螺栓调整外伸长度，适配不同的安装空间需求，当场地空间狭小时可缩短支腿外伸量，需要更高稳定性时可将支腿完全伸出，扩大支撑跨距，降低整机重心，避免支架在调节过程中出现倾覆风险。

　　中部的调节机构采用梯形丝杠传动结构，其中水平方向的X轴丝杠搭配手轮驱动，转动手轮时可带动安装摄像头的滑台沿水平导轨平稳移动，梯形丝杠具备自锁特性，调整到目标位置后无需额外锁止结构即可固定滑台位置，不会出现滑台自行滑移的问题；垂直方向的Z轴调节同样采用丝杠传动结构，可带动整个水平调节模组沿垂直立柱上下移动，实现摄像头高度位置的调整，两个轴的调节行程可根据实际使用需求匹配，常规工况下水平调节行程覆盖400-600mm即可满足多数工位的观测需求，垂直调节行程可设置在500-800mm区间，适配不同高度的被测设备。滑台位置设置有标准的相机安装螺孔，可直接兼容市面主流工业相机、民用摄像机的安装孔位，无需额外加工转接板，降低安装适配成本。

　　设计过程中需要重点关注导轨与丝杠的平行度公差，水平导轨与X轴丝杠的平行度需要控制在0.1mm/100mm以内，避免滑台移动时出现卡滞、爬行问题；垂直立柱的直线度公差需要控制在0.15mm/全长范围内，保证升降过程中滑台不会出现偏摆，影响摄像头的拍摄角度。整机的安装边界需要结合支腿最大展开尺寸确定，当支腿完全伸出时，整机的占地直径约为900mm，最小收缩状态下占地直径约为500mm，垂直方向最低安装高度约为700mm，最高升起高度约为1500mm，可适配多数桌面、地面架设的使用场景。

　　在实际应用中，这类支架除了用于视觉检测工位的相机架设，还可用于产品演示过程的影像记录、设备维修过程的细节拍摄、教学实验过程的动态观测等场景，相比电动调节支架，手动丝杠调节的结构成本更低，维护难度更小，不存在电路故障导致的位置失控问题，适合在车间、实验室等复杂环境下长期使用。结构选材方面，支腿与主立柱可采用标准方形钢管焊接加工，导轨与丝杠采用标准传动件，滑台采用铝合金板材加工，在保证结构强度的前提下尽可能降低整机重量，方便根据使用需求挪动转移支架位置。
