5500tpd水泥生产线旋风预热器结构设计

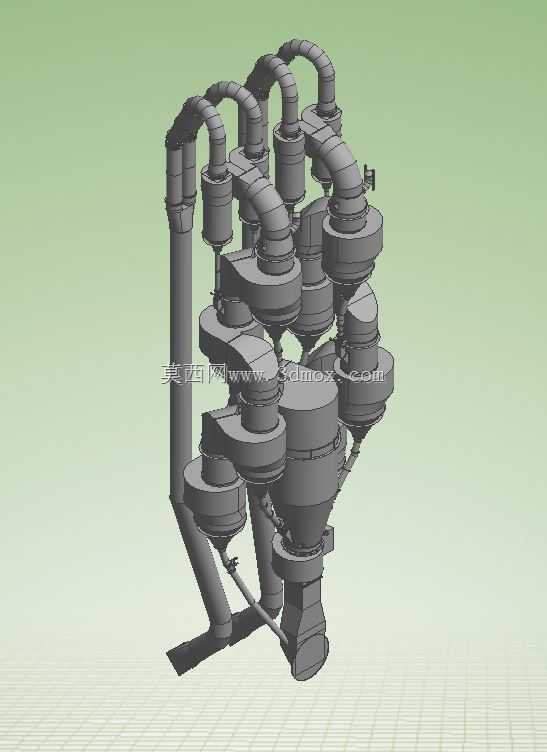

　　在新型干法水泥熟料生产线的窑尾工段，预热器是衔接生料粉磨系统与回转窑的核心热工设备，这套适配5500吨日产能的预热器结构，完全围绕窑尾高温烟气与生料粉的逆流换热逻辑搭建，所有结构设计都服务于提升换热效率、降低系统热耗的核心目标。整套设备采用多级旋风筒串联的布局形式，各级旋风筒通过倾斜布置的换热管道连接，生料粉从最上级旋风筒的进料口喂入后，会在各级换热管道内被上升的高温烟气分散、悬浮，完成逐次升温换热后，最终从最下级旋风筒的出料口进入分解炉，整个过程中90%以上的碳酸盐分解任务会在预热器与分解炉段完成，能大幅降低回转窑的热负荷，提升整条生产线的熟料煅烧效率。从结构设计逻辑来看，各级旋风筒的蜗壳、内筒、锥体角度都经过针对性匹配：

　　最上级旋风筒侧重高收尘效率，避免生料粉随高温烟气排出造成物料损耗，因此蜗壳采用偏置异型结构，内筒插入深度做了加长处理，锥体段设计了较小的锥角，避免物料在锥壁粘结架桥；中间各级旋风筒侧重换热效率与压损平衡，适当缩短内筒长度、扩大进风口截面，在保证气固分离效率的前提下降低系统通风阻力，减少高温风机的运行能耗；最下级旋风筒因为接触的烟气温度最高，还需要承接分解炉出来的高浓度物料，因此壳体壁厚做了加厚处理，锥体段预留了耐火材料浇筑的安装空间，下料管部位设计了双层翻板阀的安装位，保证下料过程的锁风效果，避免下部高温烟气短路窜入上级旋风筒破坏换热秩序。整套设备的安装边界需要结合窑尾塔架的钢结构布局匹配，各级旋风筒的中心距、

　　换热管道的倾斜角度都做了精准约束：换热管道的倾斜角度不小于55度，避免生料粉在管道内壁沉积造成堵塞；所有旋风筒的下料管都垂直布置，转弯处采用大曲率半径的弯头结构，减少物料流动的阻力；设备顶部预留了烟气出口与窑尾高温风机的连接法兰接口，侧面各级进料口与生料输送斜槽的连接位置做了标高定位，底部出料口与分解炉的进料口采用柔性密封结构的安装设计，抵消设备运行过程中热胀冷缩产生的位移量。在实际生产场景中，这套预热器可以适配烟室温度1000-1200摄氏度的工况，各级旋风筒的出口温度会沿着烟气流动方向逐次降低，最上级出口温度可控制在320摄氏度左右，充分回收高温烟气的余热用于生料预热；结构上所有易结皮的部位，比如旋风筒锥体下部、换热管道转弯处、

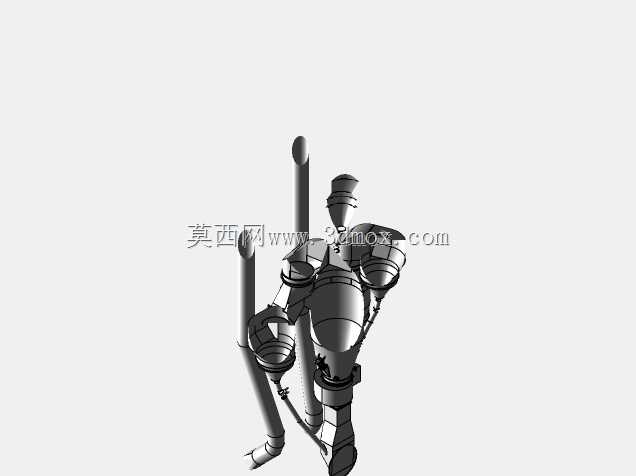

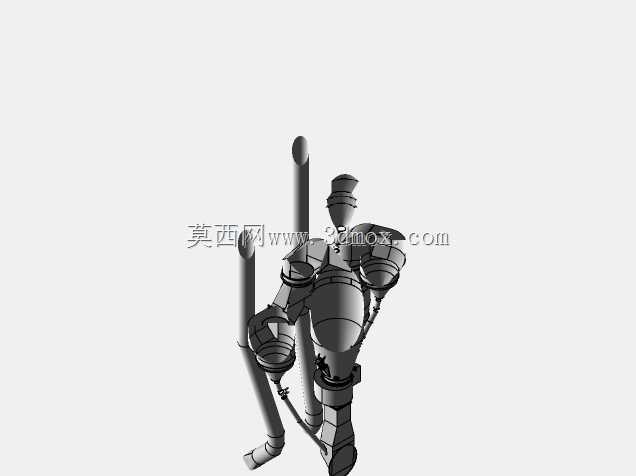

　　下料管与旋风筒的连接位置，都预留了空气炮的安装接口，方便生产过程中定期清理粘结的物料，避免系统堵塞影响连续运行。整套模型还原了设备的所有外部连接结构与内部流道的轮廓边界，没有做过度简化，结构设计人员可以直接参考这套模型完成窑尾塔架的钢结构载荷核算、工艺管道的走向排布，也可以基于现有结构做不同产能规模的预热器参数缩放调整，针对不同海拔、不同原燃料特性的生产线，调整各级旋风筒的截面风速、换热管道的长度，匹配对应的系统压损与换热效率需求。
