34立方散装水泥运输罐车结构设计

在工程建设领域，散装粉料的密闭运输一直是影响施工效率与物料损耗的关键环节，这款34立方容积的散装水泥运输罐车，正是针对长距离散装水泥中转、工地现场供料、搅拌站物料配送等场景开发的专用运输装备。区别于普通货运卡车，该车型核心功能是实现粉状物料的全程密闭装载、运输与气力卸料，全程无粉尘泄漏，既避免水泥受潮结块，也能减少运输途中的物料损耗与扬尘污染，适配散装水泥、粉煤灰、矿粉等多种干性粉状物料的公路运输需求。

从结构设计思路来看，整车采用牵引车加半挂罐式承载的布局，罐体部分采用卧式斜锥多仓结构，这种设计并非单纯追求外观流畅，而是结合了粉料的安息角特性，让罐内物料在重力作用下能自然向卸料口滑移，减少卸料残留。罐体顶部设置有带密封锁紧结构的进料口与安全防护走台，既满足人工开盖进料、检修的操作需求，也能避免车辆行驶过程中人员踏空或物料溢出。罐体底部布置的流化床结构是核心功能部件，设计时通过控制流化板的倾斜角度与透气层孔隙率，让压缩空气进入后能均匀透过透气层，使罐内水泥形成类似流体的状态，配合外接压缩气源即可实现封闭管道卸料，无需额外吊装或人工掏料，卸料高度可适配不同高度的储料仓进料口。

在安装边界与尺寸匹配上，整车的轴距、轮距均严格遵循公路货运车辆的外廓尺寸限值，牵引车与半挂的连接尺寸符合通用牵引销安装标准，可适配主流重型牵引车的挂载需求，无需对牵引车做额外改装。罐体与底盘车架的连接采用高强度支架焊接加螺栓紧固的组合方式，既保证行驶过程中罐体的稳定性，也能缓冲路面颠簸带来的交变载荷，避免焊缝长期受力开裂。罐体侧面布置的爬梯、侧防护栏，以及车尾的后防护、卸料操作平台，均满足道路车辆安全规范的安装尺寸要求，操作区域预留足够的人员站立与操作空间，不会与轮胎、悬挂等底盘部件产生运动干涉。

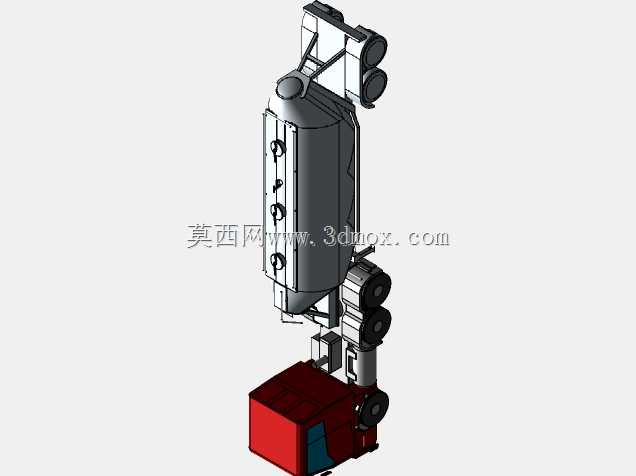

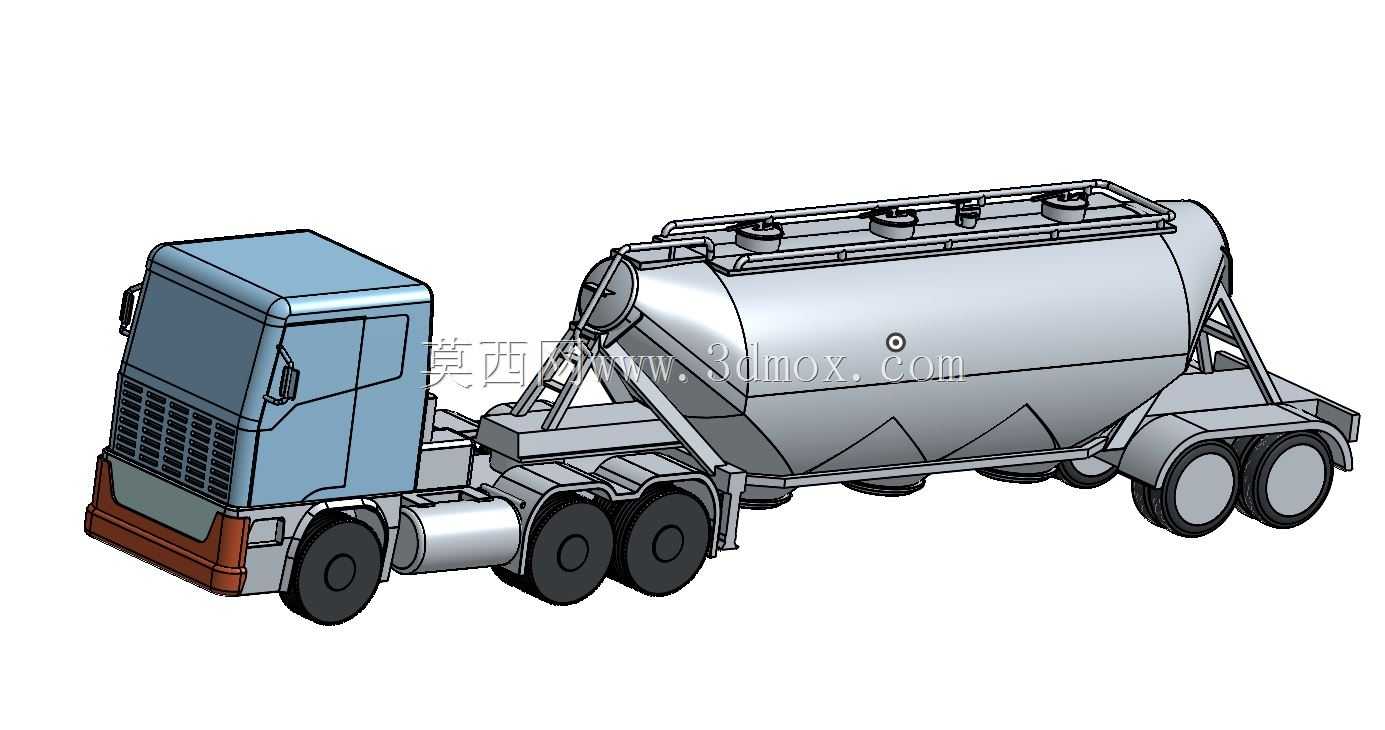

从实际使用的角度出发，这款模型还原了实车的管路布置走向，包括进气管道、卸料管道、安全阀的安装位置，在三维建模过程中，各部件的装配间隙均参考实车装配公差设置，既可以作为专用车设计人员的结构参考，也能用于车辆操作培训的演示教具，帮助从业者直观理解散装水泥罐车的内部构造与工作逻辑。
