港口散货装船机端装溜槽结构设计

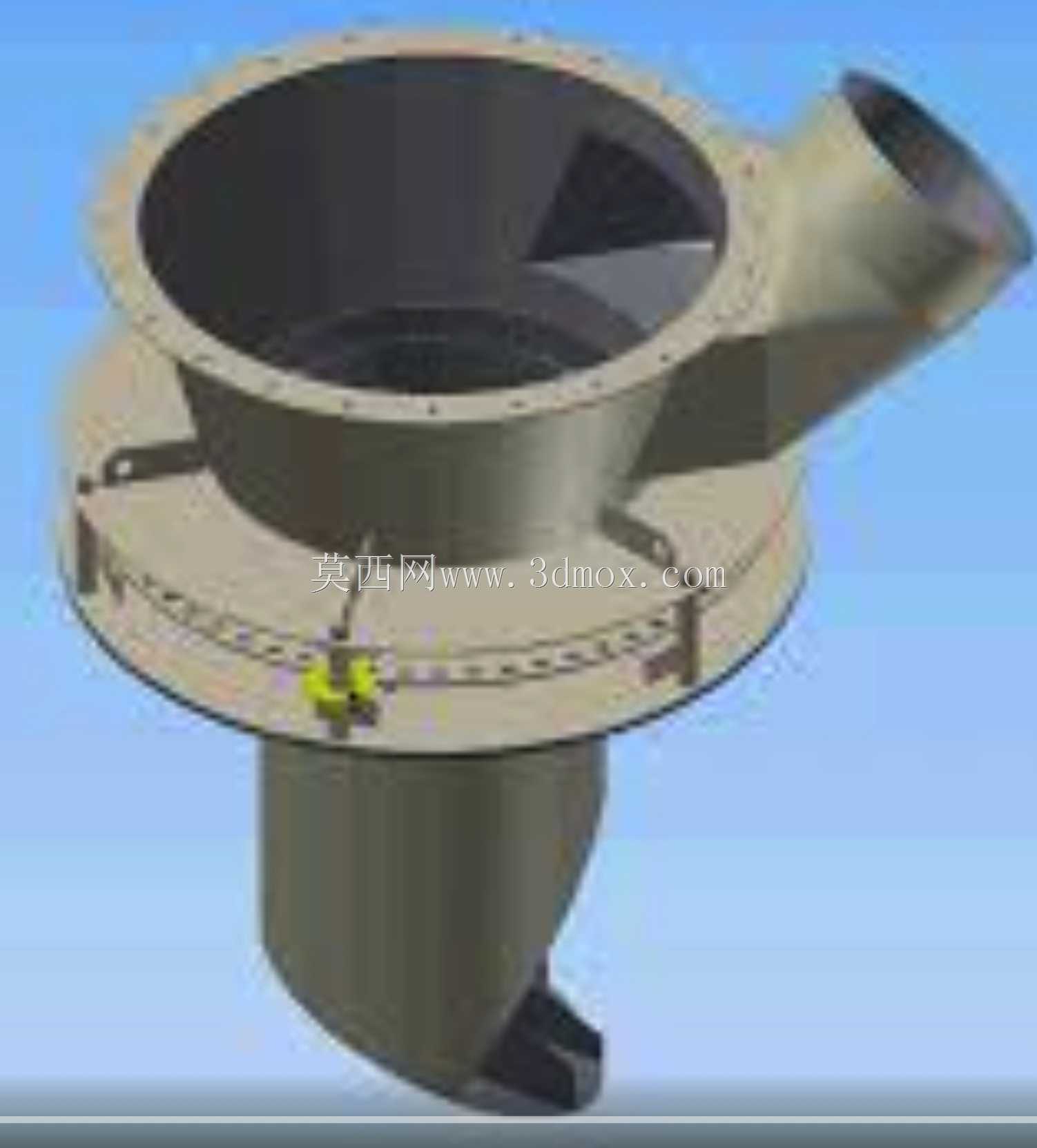

　　在港口散货装卸作业场景中，装船机的溜槽是直接衔接输送系统与货舱的核心导料部件，端装溜槽的结构合理性直接决定散料装载过程的流畅度、落料位置精度以及作业过程的扬尘控制水平。这套溜槽结构采用上下段分体式设计，上段为带侧向出料口的锥形受料段，下段为直筒导料段，整体通过中部法兰盘实现上下段的连接固定，法兰盘上沿周向均匀布置螺栓孔，可根据现场安装需求调整出料口的周向角度，适配不同船型的货舱开口位置。上段受料腔内部设置有导料分料板，能够承接上游皮带机输送来的散状物料，通过分料板的斜面导向将物料平稳导入侧向出料口，避免物料直接冲击溜槽内壁造成局部磨损，同时减少物料下落过程中的飞溅问题。侧向出料口采用圆管斜向延伸结构，出口端做了圆弧过渡处理，

　　能够降低物料流出时的初速度，减少落料过程中的物料偏析，同时避免大块物料卡堵在出料口位置。中部法兰盘下方设置有带刻度的回转支撑结构，配合侧面的锁紧定位件，可在0-360度范围内调整出料口的朝向，调整到位后通过锁紧件固定，无需拆卸连接螺栓即可完成落料位置的微调，适配装船过程中船舶吃水变化、货舱不同装载区域的补料需求。溜槽上段的顶部法兰用于和装船机的头部卸料罩连接，法兰面加工有密封槽，可安装橡胶密封垫减少作业过程中的粉尘外溢，顶部受料口的直径匹配装船机头部滚筒的落料轨迹范围，确保所有从皮带机抛出的物料都能进入溜槽内部，无撒料漏料问题。下段直筒段的底部设置有缓冲挡料结构，能够承接上段下落的物料，通过物料积料形成的料垫缓冲后续物料的冲击，

　　降低溜槽底部的磨损速率，同时减少物料下落对货舱内已堆存物料的冲击，降低扬尘产生量。整套溜槽的安装边界需匹配装船机臂架头部的安装空间，顶部法兰的连接孔位需与原有卸料罩的接口完全适配，侧向出料口的伸出长度需保证物料能够顺利送入货舱内部，不会与舱口边缘发生碰撞，溜槽整体的回转半径需控制在臂架头部的安全作业范围内，避免回转过程中与船体结构、码头附属设施发生干涉。从结构设计角度来看，溜槽的内壁可根据输送物料的磨琢性选择加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换，无需整体更换溜槽壳体，降低后期维护成本；溜槽的所有连接法兰均采用刚性加强筋结构，避免长期受物料冲击出现法兰变形、连接螺栓松动的问题；侧向出料口的下倾角经过物料安息角校核，

　　保证煤粉、矿石、粮食等常见散料都能依靠自重顺利滑出，不会在出料口位置积料堵料。在实际作业过程中，这套溜槽可适配额定装载效率1000-3000t/h的散货装船机，能够处理粒度0-300mm的散状物料，通过回转调整出料位置，可实现货舱内的均匀布料，减少装船过程中的平舱作业量，提升整体装卸效率。
