在固体物料处理、小型冲压工位、间歇送料作业的场景里,这类曲柄滑块机构是把旋转动力转化为直线往复动作的核心传动单元,很多现场改造的小型工装、工位级作业单元都会用到这类结构,相比气缸直推的方案,纯机械传动的曲柄滑块不需要额外布置气路,动力输入只需要匹配对应转速的旋转输出端,就能获得稳定的往复行程,在多粉尘、气源布置不便的固体作业工位适配性更强。
从实际功能来看,这套机构的核心作用是将连续旋转输入转化为定行程的直线往复输出,滑块部分可以直接连接作业执行端,比如固体物料的推送推头、小型压装的压头、工位间的物料拨叉,不需要额外添加行程转换结构,传动链短,长期运行的故障率更低。设计时首先确定的是滑块的作业行程,根据现场工位需要的往复移动距离反推曲柄的回转半径,要注意曲柄半径不能过大,避免连杆摆角超出合理范围导致传动卡滞,一般连杆长度和曲柄半径的比值控制在3-5之间,能平衡传动效率和结构紧凑度,这套结构里的导轨采用双侧限位的槽型结构,滑块在导轨内的滑动间隙控制在0.1-0.2mm,既保证滑动顺畅,又不会出现横向窜动影响作业精度。

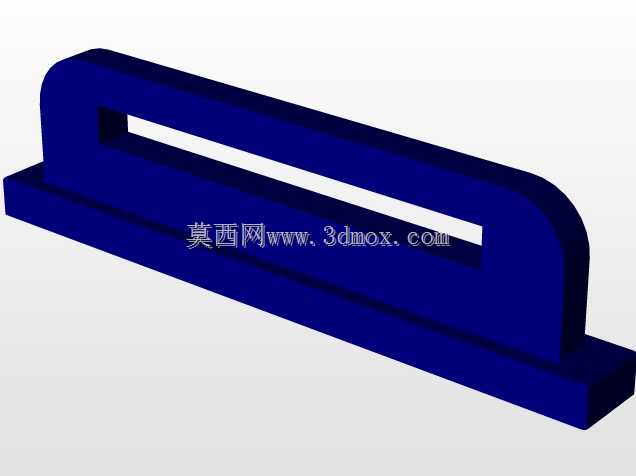

安装边界上,这套机构的动力输入端是带安装座的曲柄支撑座,支撑座底部有两个定位安装孔,可以直接固定在作业平台的T型槽或者预制安装板上,导轨部分为一体式长条形结构,两端预留了安装固定的沉孔,安装时需要先校准导轨的直线度和曲柄回转中心的同轴度,保证曲柄回转平面和滑块移动方向平行,偏差超过0.5mm就会出现滑动阻力骤增、连杆受力偏载的问题,长期运行会加剧铰接处的磨损。铰接位置全部采用销轴加轴套的配合结构,轴套选用自润滑铜套,不需要频繁加注润滑脂,适配固体作业现场多粉尘、维护频次低的使用环境,避免粉尘进入铰接点导致的卡滞问题。

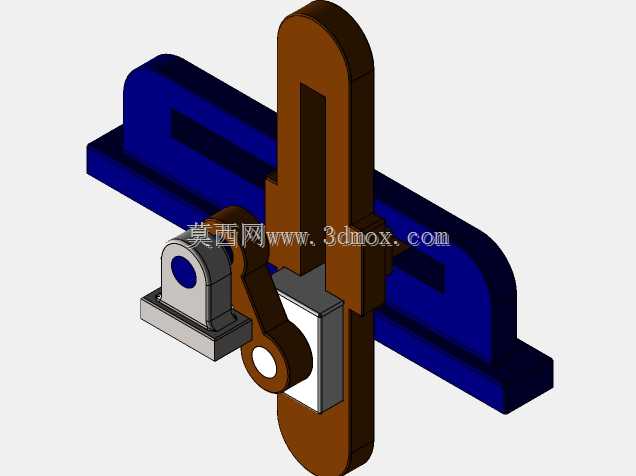

设计思路上没有采用复杂的偏心调节结构,因为固体作业场景下的行程大多是固定的,定半径曲柄的结构刚性更好,能承受更大的作业负载,滑块部分和执行端的连接采用平面贴合加螺栓紧固的方式,更换不同的执行端头就能适配不同的作业需求,比如推送块状固体时换平推头,压装作业换压头,拨料作业换拨叉,不需要改动主体传动结构。结构外形上,导轨采用蓝色工程塑料材质的包覆设计?不对,实际三维结构里导轨是金属基体加外侧的防护结构,能避免固体作业时的碎屑掉落到导轨滑动面里,曲柄和连杆采用棕色的高强度结构钢材质,铰接处的销轴做了淬火处理,表面硬度达到HRC45-50,能承受长期往复回转的磨损,支撑座部分采用灰铸铁材质,减震性好,能降低机构高速运行时的振动。
实际选型搭配时,动力端可以匹配减速电机直接连接曲柄轴,根据需要的往复频次选择电机转速,比如需要每分钟60次往复动作就选输出转速60rpm的减速电机,不需要额外添加变速结构,传动效率能达到90%以上,相比丝杠传动的往复结构,曲柄滑块的运行速度更快,在行程两端有自然的减速缓冲特性,不会出现硬冲击,适合固体物料推送这类需要一定动作速度、但末端冲击不能过大的作业场景。安装时要注意曲柄的回转死点位置,当机构需要停位时,要避开死点位置设置停机位,避免重启时出现动力无法驱动的问题,也可以在滑块侧加辅助复位弹簧,保证停机位置偏离死点,提升运行可靠性。
这套结构的整体尺寸紧凑,横向长度根据行程不同可以灵活调整,常规100mm行程的版本整体横向长度在350mm左右,纵向高度在200mm左右,宽度在120mm左右,不会占用过多的工位安装空间,适合在现有生产线上做工位改造时加装,不需要对原有设备做大规模改动,只需要在平台上预留对应的安装孔位,接上动力源就能投入使用。滑动面的设计上,滑块和导轨的接触面积足够大,单位面积的压力小,长期运行不会出现导轨压痕,适合带一定负载的固体作业场景,比如推送重量在5kg以内的块状固体,或者输出100kg以内的压装力,都能稳定运行,不会出现结构变形或者传动卡滞的问题。
