集装箱货运半挂卡车结构设计

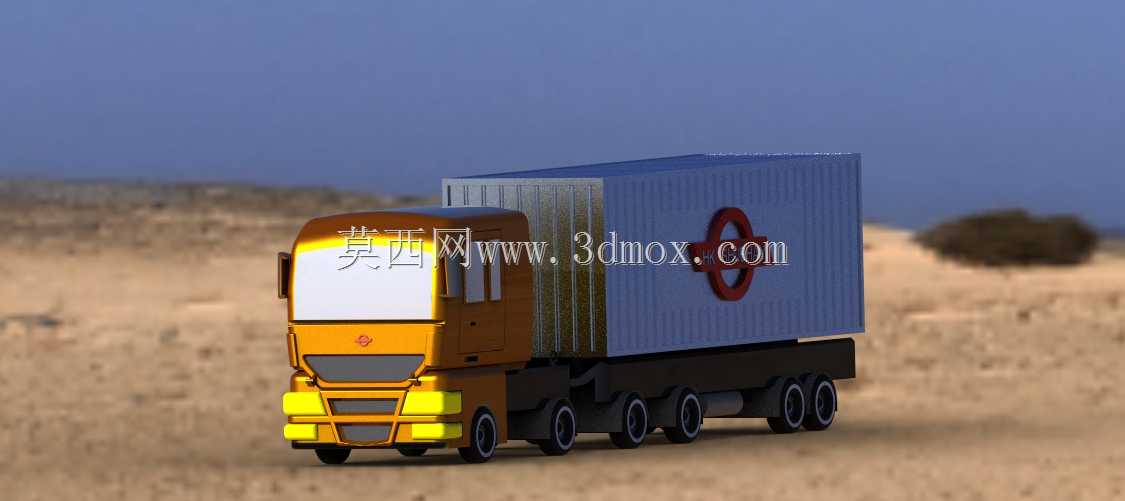

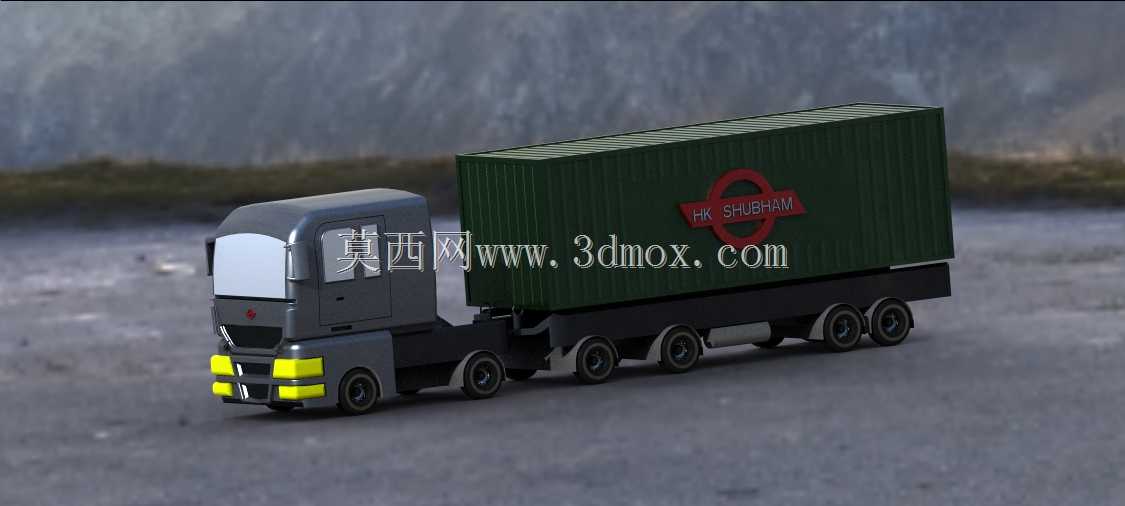

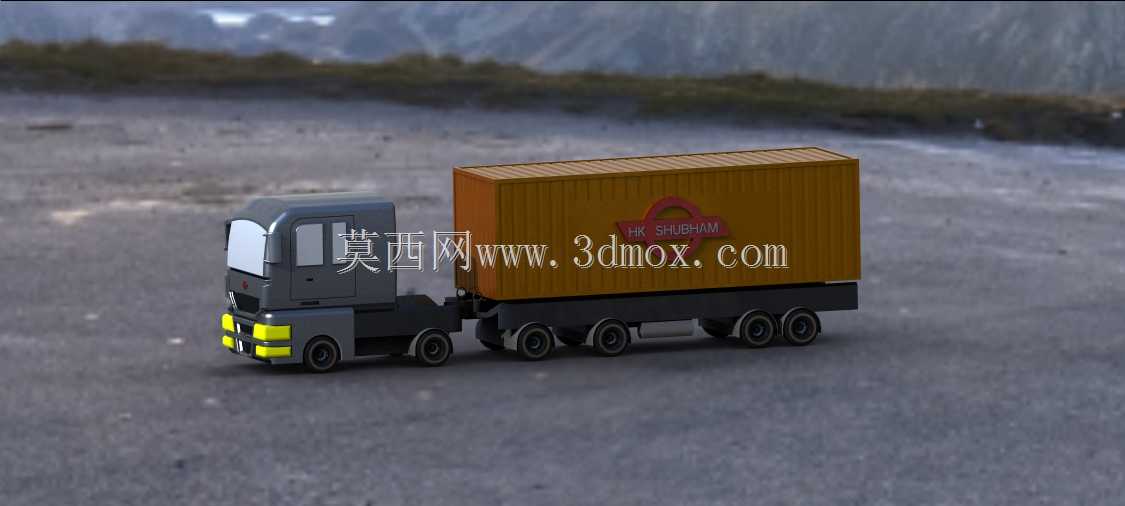

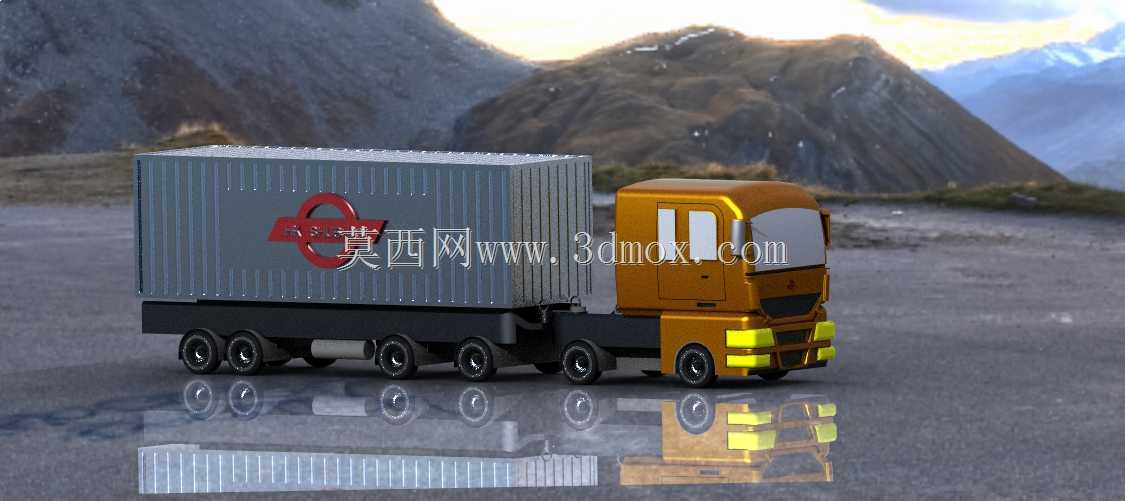

　　本次呈现的货运半挂卡车三维结构，针对干线公路集装箱转运场景开发，适配港口、物流园区、城际干线的标准集装箱运输需求，核心用途是完成ISO标准干货集装箱的点对点公路转运，衔接铁路、水运的多式联运环节，解决长距离大宗货物的公路端配送需求。从功能特性来看，该车型采用4×2牵引头搭配三轴半挂底盘的配置，牵引头部分设置了独立的驾乘舱、动力舱与牵引连接机构，半挂部分采用骨架式承载结构，可直接锁止标准20英尺干货集装箱，无需额外货厢附件，大幅降低整车自重，提升额定载质量。设计过程中优先考虑了公路运输的限界要求，整车满载状态下的外廓尺寸严格符合道路车辆外廓尺寸限值标准，整车高度控制在4米以内，宽度不超过2.55米，

　　半挂部分的锁止机构位置完全匹配标准集装箱的角件开孔尺寸，牵引销采用50号标准牵引销，适配市面绝大多数货运场站的装卸平台高度，装卸作业时无需额外调整站台垫板即可完成集装箱的吊装对位。底盘部分的布局经过多轮校核，牵引头的轴距设置兼顾了转弯半径与行驶稳定性，最小转弯直径控制在18米以内，可满足大部分物流园区内部道路的通行需求；悬架系统采用钢板弹簧搭配减震器的配置，针对重载工况做了刚度匹配，空载状态下的行驶平顺性与满载状态下的承载能力得到平衡，制动系统采用双回路气压制动，半挂部分设置独立的制动气室，与牵引头制动信号联动，避免长下坡路段的制动失效风险。外形设计上，牵引头采用高顶平头驾驶室结构，降低风阻系数的同时，

　　为驾乘人员提供足够的内部休息空间，前脸的大灯组采用集成式布局，预留了雾灯与转向灯的安装位置，保险杠下部设置了防钻入护栏，符合商用车被动安全要求。集装箱部分的波纹板结构完全还原标准干货箱的结构特征，侧壁的波纹冲压结构既提升了箱体的结构刚度，又降低了箱体自重，箱门的锁杆、铰链结构均按实际尺寸建模，可模拟箱门的开启关闭动作，方便后续做装卸作业的动画仿真。建模过程中对各部件的安装边界做了明确的约束，牵引头与半挂的连接面预留了足够的摆动间隙，可模拟车辆行驶过程中的上下颠簸与转向摆动，轮胎与轮眉的间隙经过校核，满载状态下轮胎跳动不会与轮眉发生干涉，油箱、储气筒等附件的安装位置均避开了底盘的运动部件，维修保养时的操作空间也做了预留，

　　比如机油滤芯的更换位置预留了足够的扳手操作空间，轮胎拆卸时的千斤顶支撑点也做了明确的结构标识。针对物流运输场景的特殊需求，半挂底盘的侧部设置了防护栏，防止行人或非机动车卷入车底，后部设置了防撞缓冲结构，追尾事故中可吸收部分冲击能量，车身的标识安装位置也做了预留，可粘贴反光标识、放大号等法定标识。整个模型的结构拆分完全按照实际车辆的装配层级划分，从车架、悬架、车桥到驾驶室、动力总成、附件系统均为独立可编辑的零部件，方便后续做结构优化、有限元分析或者渲染出图使用，各部件的配合公差均参考商用车行业的通用设计标准，比如牵引销与牵引座的配合间隙、钢板弹簧与支架的安装间隙都符合实际生产的装配要求，不存在结构干涉或者装配逻辑错误的问题，可直接用于教学演示、方案汇报或者虚拟仿真场景的搭建。
