方形法兰式铣削定位装夹支座结构

项目分类:工装 发布时间:2022-02-05 ID:542165
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构
  • 方形法兰式铣削定位装夹支座结构

  在常规立式铣床、加工中心的批量铣削作业场景里,这类方形带孔支座结构是工位定位环节的核心装夹载体,主要承担待加工工件的基准定位、装夹受力传递、工位同轴度保持的作用,区别于通用平口钳的柔性装夹逻辑,这类专用支座针对特定轴类、套类零件的端面铣削、槽位铣削工序做了适配,能大幅减少单件装夹的找正时间,稳定批量加工的尺寸一致性。

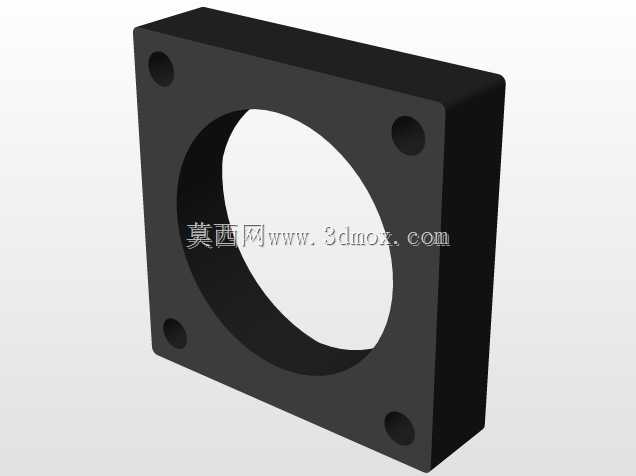

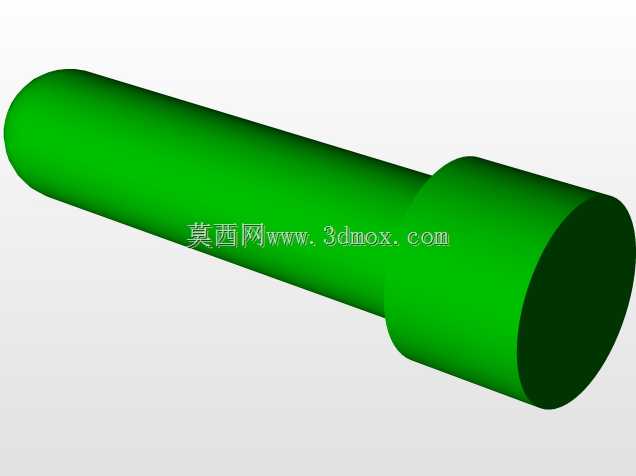

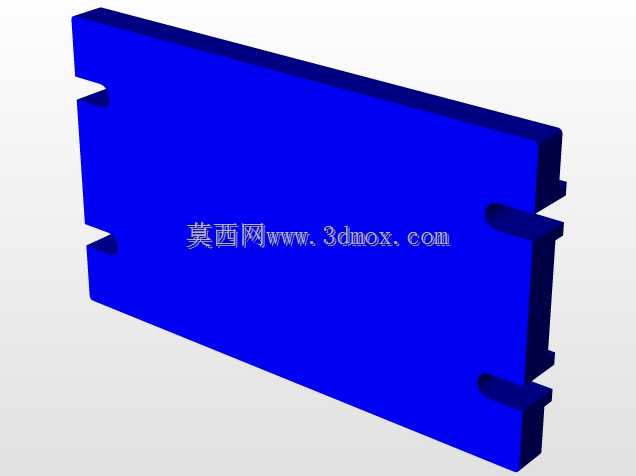

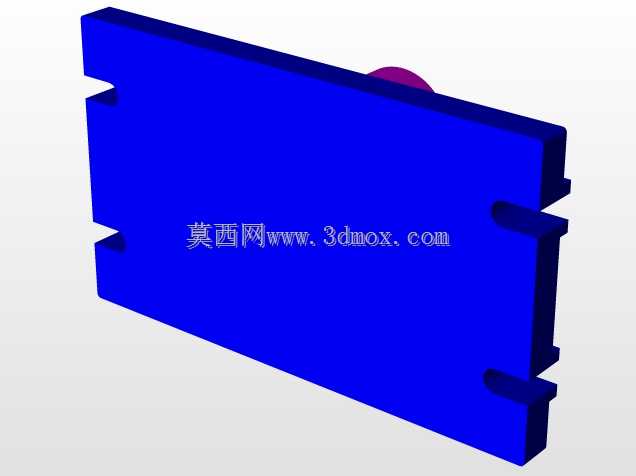

  从结构设计逻辑来看,主体采用方形块状基体,中心开设大直径贯通圆孔,这个圆孔是核心定位基准面,加工时可穿过待加工工件的轴颈,或者对接定位芯轴,保证待加工面与机床主轴的同轴度公差控制在0.02mm以内,满足铣削加工的形位公差要求。基体四个角位置对称分布四个贯通安装孔,孔位的中心距按照标准机床工作台的T型槽间距做匹配设计,安装时可直接通过T型螺栓将支座固定在机床工作台上,不需要额外做转接板适配,安装边界控制在120mm×120mm的方形区域内,不会占用过多工作台面空间,给周边的辅助支撑、压紧机构预留足够的安装位置。

  实际使用过程中,基体的厚度经过受力校核,在承受铣刀轴向进给力、侧向切削力的时候,不会出现形变翘曲,四个角的安装孔采用沉孔设计,螺栓锁紧后头部不会突出基体上表面,避免干涉工件装夹或者刀具走刀路径。中心圆孔的内壁粗糙度控制在Ra1.6,保证和定位芯轴或者工件基准面的配合间隙均匀,不会因为配合间隙过大导致加工时工件振颤,影响铣削面的表面质量。

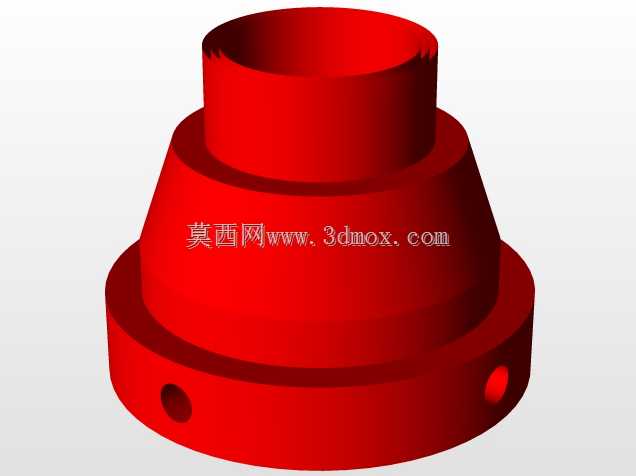

  设计阶段特意将基体的上下两个端面做了平行度公差约束,安装到工作台后,上表面与工作台面的平行度误差不超过0.01mm,这样待加工工件装夹到位后,待铣削的端面可以直接和刀具进给方向保持垂直,不需要每次装夹都打表找正端面,对于批量加工的法兰盘类零件、轴套类零件的端面铣削工序,能把单件装夹辅助时间压缩到原来的三分之一。同时方形基体的四个侧边做了直角精加工处理,需要调整工位角度的时候,可以直接靠紧工作台上的定位挡块,快速完成工位90度转位,适配工件侧面槽位的分度铣削需求。

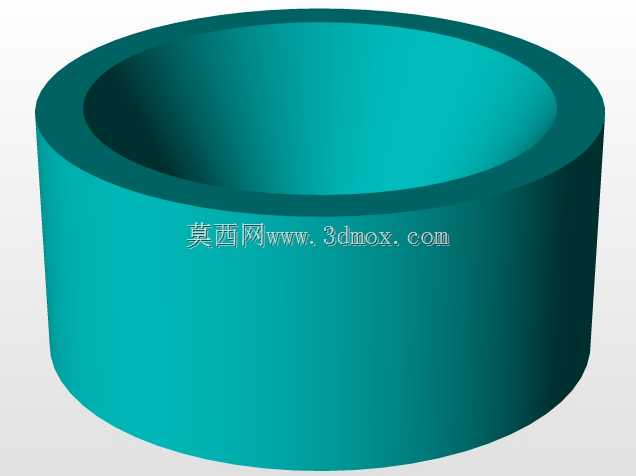

  不同于复杂的液压、气动夹具结构,这类纯机械结构的装夹支座没有易损的活动部件,日常维护只需要定期清理表面的切屑、切削液残留,检查安装孔的磨损情况即可,使用寿命远高于带活动机构的夹具,在中小批量的机械加工车间、维修车间的铣削工位上适配性极强,既可以单独作为定位支座使用,也可以配合快速压板、手动夹紧机构组成完整的专用铣削夹具,针对不同直径的工件,只需要更换对应内径的定位衬套就能完成适配,不需要重新制作整个支座基体,拓展性较强。

  结构建模过程中,所有安装孔的位置度、中心孔的同轴度、端面的平行度都按照铣削工装的公差等级做了参数化约束,修改安装孔中心距、中心孔直径、基体厚度等参数时,所有关联的形位公差约束会自动更新,方便针对不同规格的机床工作台、不同尺寸的加工工件做快速改型,不需要重新绘制整体结构。基体的棱边全部做了0.5mm的倒角处理,避免安装使用过程中锋利棱边划伤操作人员,也减少切屑在棱边位置的堆积,方便日常工位清理。
