法兰连接暗杆式手动闸阀结构设计

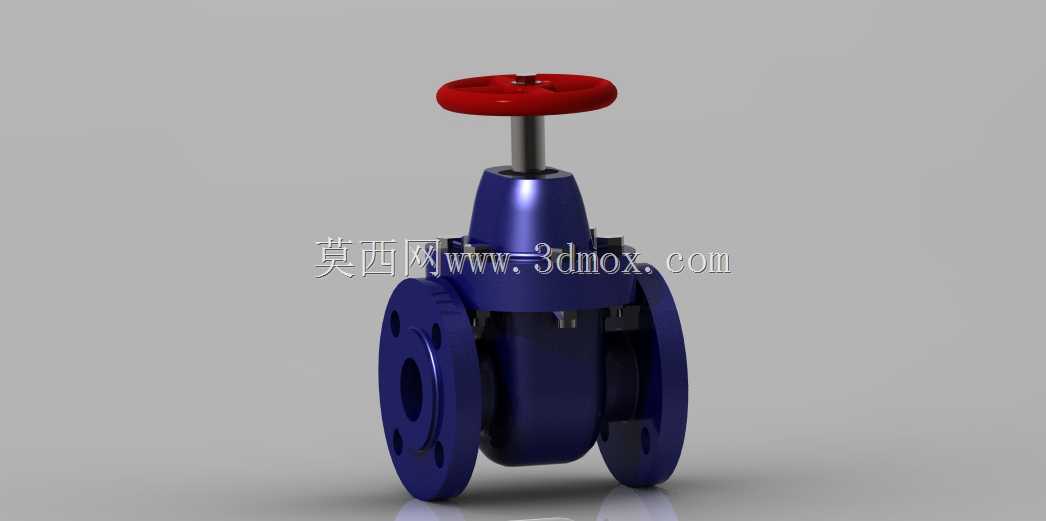

　　在市政给排水、化工流体输送、暖通空调循环水、工业制程管路等场景中，手动法兰闸阀是应用占比极高的截断类流体控制部件，核心作用是在管路系统中实现介质通断控制，正常工况下不承担流量调节功能，仅做全开或全关位运行，避免闸板长期处于半开状态受介质冲蚀损坏密封面。这款暗杆法兰闸阀的设计，首先从安装适配性出发，两侧采用凸面法兰连接结构，法兰端面上的螺栓孔均匀分布，可匹配同压力等级的国标管路法兰，安装时只需对齐法兰密封面、加装对应材质的密封垫片后对角锁紧螺栓即可完成固定，无需额外焊接或螺纹适配，适配DN50至DN200区间的中低压管路安装需求，阀体底部采用平底流道设计，介质流经时流阻更小，不容易积存管路内的焊渣、锈蚀碎屑等杂质，降低卡阻故障概率。

　　从结构设计逻辑来看，这款闸阀采用暗杆结构设计，阀杆只做旋转运动不随闸板做升降位移，相比明杆闸阀，整体安装所需的竖向空间更小，尤其适合井下、管廊、设备夹层等竖向安装空间受限的场景，阀杆外部设置防尘密封套，可阻挡外界粉尘、水汽侵入阀杆螺纹副，延长螺纹传动结构的使用寿命。顶部的红色手轮采用轮辐式结构，操作时握持力臂充足，开关力矩传递顺畅，手轮与阀杆之间通过方榫配合传递扭矩，无相对滑动风险，手轮表面做防滑处理，带压操作时不容易脱手。阀体整体采用流线型铸造成型结构，中腔采用螺栓压盖密封结构，中法兰位置设置密封垫片，可承受1.6MPa公称压力下的介质密封要求，闸板采用整体楔式单闸板结构，密封面堆焊耐磨硬质合金，密封配合面经过精密研磨，

　　关闭状态下可实现零泄漏，闸板两侧设置导向槽，与阀体内部的导向筋配合，升降过程中无偏摆，避免密封面单侧磨损。从安装边界来看，这款闸阀的结构长度符合国标闸阀的结构长度规范，管路设计时可直接套用标准安装尺寸，无需单独预留非标安装空间，手轮的操作半径预留充足，安装后无需额外拆除周边管路附件即可完成开关操作，阀体顶部的阀盖填料函采用多层填料密封结构，可通过填料压盖的螺栓调节填料压紧力，长期使用出现阀杆位置微漏时，无需停机拆解阀体，只需均匀拧紧压盖螺栓即可补偿填料磨损量，现场维护十分便捷。在实际工况适配中，这款闸阀可适配清水、油品、弱腐蚀性化工介质等多种流体，不同工况下只需更换对应材质的密封垫片、闸板密封面材质即可适配，

　　整体结构没有复杂的传动部件，故障点少，日常维护只需定期检查阀杆润滑状态、法兰密封面是否渗漏即可，无需复杂的专业维护技能，非常适合工业现场长期稳定运行的管路系统使用。建模过程中，所有配合面均按照实际装配公差设置间隙，法兰螺栓孔位置度、闸板与阀座的配合公差、阀杆与填料函的同轴度都严格遵循机械设计手册的公差要求，可直接用于生产出图、虚拟装配验证、管路系统排布模拟等场景，结构细节完整，没有遗漏装配所需的倒角、退刀槽、密封槽等工艺结构，导入各类三维软件后可直接进行干涉检查、工程图导出等操作。
